Brillux Zubehör

Ausführung

hält Dichtbänder in komprimierter Form, verhindert wirkungsvoll das Abrollen, Spiralfeder aus gehärtetem Stahl

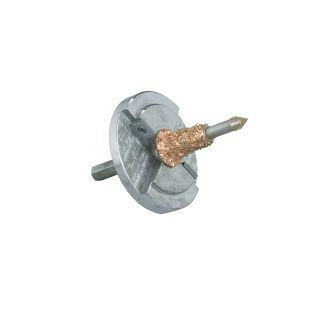

Steckdoseneinsatz aus schwer entflammbaren Kunststoff, inkl. Fräser

spezielle Konsole aus Kunststoff

25 Steckverbinder + 10 Außeneckverbinder + 4 Inneneckverbinder

Verschluss-Stopfen aus feinporigem PUR-Weichschaum, mit festem Polyethylenkern zur Stabilisierung, gleichmäßig getränkt mit modifiziertem Polyacrylat, wird zur Verarbeitung von Hand komprimiert, expandiert direkt nach Einbau, verhindert Wärmebrückenwirkung

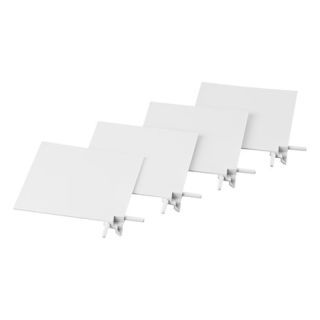

vormontierte U-Aufkantung

Fassadendübel, weiße Montagebuchse aus glasfaserverstärktem Kunststoff, EPDM-Dichtung, Reduzierstück, Montagebit

Fugentiefe

bis 30 mm Fugentiefe

Verpackung

10 Stück inkl. 1 Stück Fräser und 1 Stück Klebdichtstoff ST-Polymer 3853

25 Stück/Karton

10 Sets/Packung, Packung: 10 Fassadendübel + 10 Dichtungen + 10 Montagebuchsen + 10 Reduzierstücke + 1 Montagebit

Anwendungsbereich

sichere und absolut wärmebrückenfreie Fremdmontage von z. B. Elektroschaltern/Steckdosen/Bewegungsmeldern in den Brillux WDVS

als wärmebrückenfreie und tragende Auflage für die Balkon-Austrittsbank 3495 ab 220 mm Dämmstärke

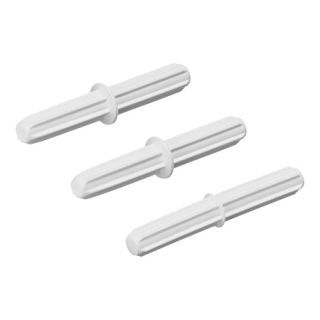

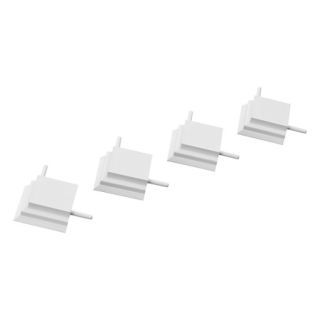

Steck- und Eckverbinder aus Kunststoff, für WDVS Sockelabschlussprofil 3815 und WDVS Tropfkantenprofil+ 3678

dauerhafter und schlagregendichter Verschluss von Gerüstankerlöchern im WDVS, für Lochdurchmesser bis 17 mm

für die gezielte Wasserabführung, zur seitlichen Einbindung der Balkon-Austrittsbank 3495 in das WDVS

nachträglichen Befestigung leichter bis mittelschwerer Bauteile in den Brillux WDV-Systemen, Mindestdämmstoffdicke ≥ 80 mm, ungeplante Befestigung von Anbauteilen in Beton/Voll- und Lochsteinen, großes Anwendungsspektrum mittels Einsatz von Grobgewindeschrauben oder Stockschrauben

Montage

Kleben, Klebdichtstoff ST-Polymer 3853.0290.0000

Schraubdübel

Befestigung

wärmebrückenfrei

reduzierte Wärmebrückenwirkung durch thermische Entkopplung

Elektroschalter/Bewegungsmelder

Anwendung ist in EPS- und in MW-Fassaden geeignet

Temperaturfühler

Anwendung ist in EPS- und in MW-Fassaden geeignet

Untergrund

Dämmplatten

Mauerwerk, Beton

Elementverklebung

PU-Kleber

Max. Gebrauchslast Querkraft PQ auf eingebautes Element

0.75 kN (ca. 75 kg) | Gewebeeinbettung ist mit 0.25 kN/5 cm berücksichtigt

Max. Gebrauchslast Querkraft PQ pro Schraube

0.15 kN (ca. 15 kg) bei Schraubendurchmesser 4 mm

Max. Gebrauchslast Zugkraft PZ auf eingebautes Element

0.60 kN (ca. 60 kg) | Gewebeeinbettung ist mit 0.25 kN/5 cm berücksichtigt

Max. Gebrauchslast Zugkraft PZ pro Schraube

0.15 kN (ca. 15 kg) bei Schraubendurchmesser 4 mm

Nutzfläche Kranz (mm²)

94

Äußerer Ring

perforiert

Material

rostfreier Stahl

Max. Plattenstärken

20.0 mm

Schneidrad

gehärtet

Nutzfläche

70

Beständigkeit

Ozon, Pilze/Bakterien (fäulnisresistent ), Tausalz

Norm Brandverhalten

DIN 4102

Anpressdruck

30 kPa (bei 80 % Verformung)

Bruchdehnung

140 kPa

Dauerelastische

Ja

Komprimierungsgrad bezogen auf die Querschnittsfläche

Ø 12,0 mm entspricht 16 %, Ø 13,5 mm entspricht 20 %, Ø 15,0 mm entspricht 25 %, Ø 17,0 mm entspricht 33 %

Stauchhärte

3.5 kPa (bei 40 % Verformung)

Zugfestigkeit

110 kPa

Überputzbar

Ja

Verbrauch Injektionsmörtel

Mauerwerk (mit Ankerhülse) = 96 ml, Beton (ohne Ankerhülse) = 32 ml

Axiale Zugtragfähigkeit

0.15 bis 0.30 kN, 15 bis 30 kg

Bohrernennduchmesser

10 mm

14 mm

9 mm

16 mm

18 mm

11 mm

13 mm

15 mm

8 mm

12 mm

17 mm

Bohrtiefe im tragfähigen Untergrund

≥ 80 mm

Leichte Schilder und Werbetafeln

Anwendung ist in EPS- und in MW-Fassaden geeignet

Montagebuchse

Länge: 77 mm, Breite: 41 mm

Querkrafttragfähigkeit

0.10 bis 0.15 kN, 10 bis 15 kg

Rohrschellen

Anwendung ist in EPS- und in MW-Fassaden geeignet

Rollladen- und Storenführungsschienen

Anwendung ist in EPS- und in MW-Fassaden geeignet

Schlagregendichtheit

durch integrierte EPDM-Dichtung

Wärmeverlustkoeffizient χ (Chi-Wert)

0.002 W/K
