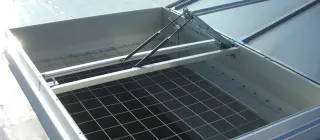

Stahlgittermatten

Die Sicherheitssysteme entsprechen der DIN 4426: 2017-01 sowie der Arbeitsstättenrichtlinie ASR A2.1. Sie wirken permanent und kollektiv durchsturzsicher – geprüft von der BG-BAU und zertifiziert nach GS-BAU-18. Das Sicherheitssystem wird bereits werkseitig montiert und wirkt dadurch bereits unmittelbar nach der Fixierung des Aufsetzkranzes.

Produktausstattungen

Stahlgittermatten als Zubehör für Stahl-Aufsetzkränze

Kombination mit RWA und Lüftung möglich

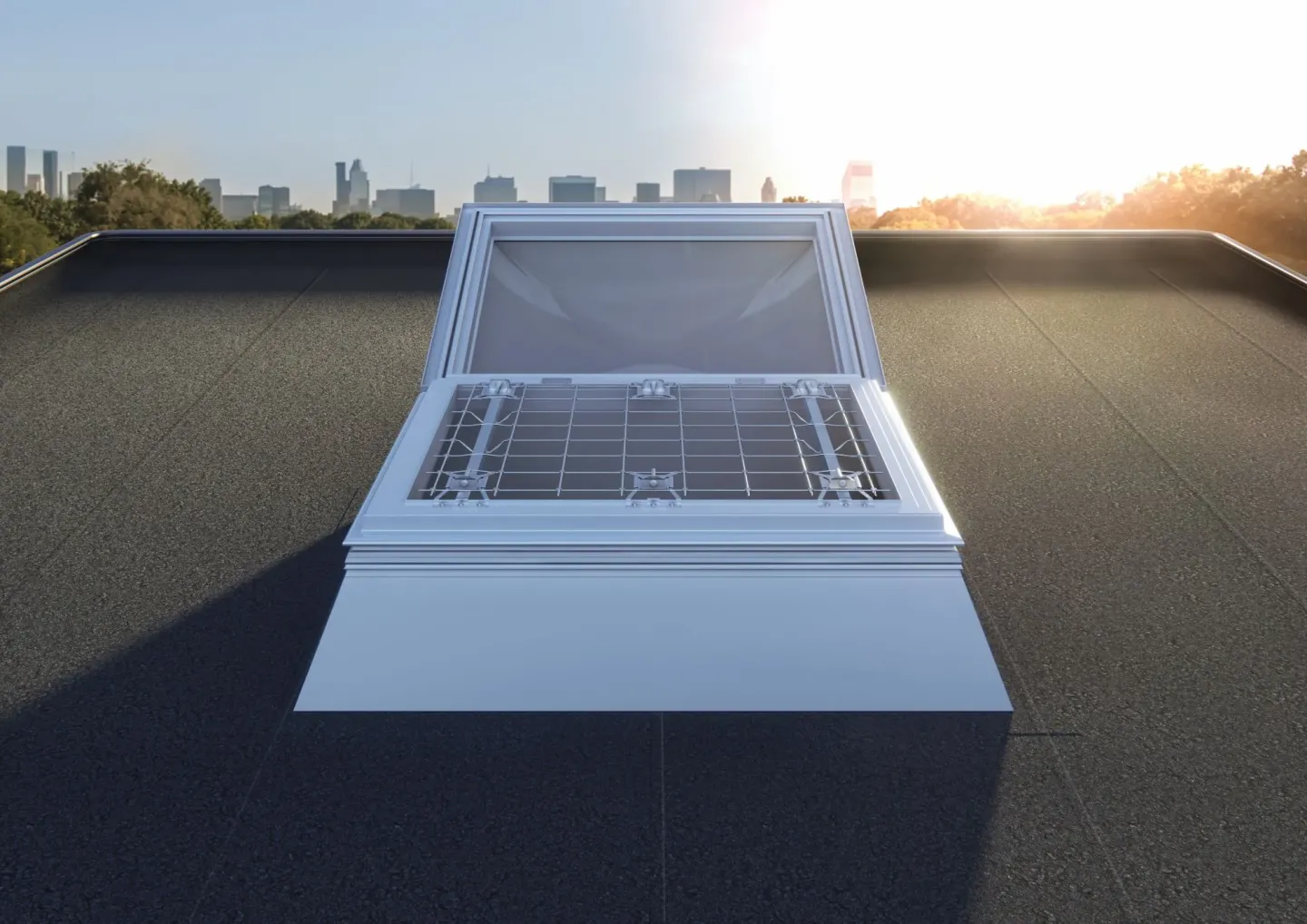

LK-DDN — Herstellerunabhängige Durchsturzsicherung für alle Aufsetzkränze

Für die nachrüstbare Durchsturzsicherung von Lichtkuppeln ist das LK-DDN (Dynamisches Durchsturzsicherungs-Netz) geeignet. Die Netzkonstruktion mit einzigartiger Kombination einer energieabsorbierenden Befestigungskonsole und eines objektiven Prüfverfahrens bietet eine Vielzahl von Vorteilen.

Die LK-DDN gibt es direkt ab Lager als Nachrüst-Set in fünf verschiedenen Größen. Sie kann vor Ort zugeschnitten werden und ist die einzige Durchsturzsicherung, die sich selbst sichert. Der Befestigungsmechanismus mit zwei ineinandergreifenden Elementen ist einfach zu montieren und spannt das Netz beim Verschrauben automatisch.

Produktausstattungen

Netz aus Spezial-Stahldraht als Zubehör für alle Aufsetzkränze (Montage an Oberkante des Aufsetzkranzes)

Konsolen und Traversen für starre, lüftbare oder RWA-Lichtkuppeln

Kombination mit RWA und Lüftung möglich

Wird auf der Baustelle durch geschulte Monteure oder zertifizierte LK-DDN-Systempartner montiert

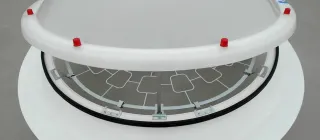

LK-DDS RUND

Sicher, flexibel und innovativ: Die runde dynamische Durchsturzsicherung LK-DDS RUND ist ein System für den Neubau oder für den Einsatz als Nachrüstung im Bestand.

Das System kann unabhängig von Material und Hersteller des Aufsetzkranzes eingesetzt werden. Zudem bietet es eine neuartige (zum Patent angemeldete) Verbindungstechnologie zur Beurteilung der Tragfähigkeit des Untergrundes.

Das dynamische Sicherungssystem wirkt permanent und kollektiv und absorbiert durch sein Designs die Aufprallenergie, so dass Personen und die Konstruktion bestmöglich geschützt werden. Dabei erfüllt es alle gesetzlichen Vorgaben sowie gängigen Normen und Richtlinien wie beispielsweise die Arbeitsstättenrichtlinie ASR A2.1.

Produktausstattungen

Stanzgitter als Zubehör für runde GFK-Aufsetzkränze (Montage an Oberseite des Aufsetzkranzes)

Kombination mit RWA (LBO) und Lüftung möglich

Wird auf der Baustelle durch geschulte Monteure oder zertifizierte LK-DDS-Systempartner montiert

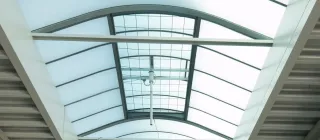

LB-DSL

Die Lichtband-Durchsturzsicherung Typ LB-DSL ist ein verzinktes Stahl-Sicherheitsgitter zum Einbau im Zuge der Lichtbandmontage. Das permanent und kollektiv wirkende Sicherheitssystem garantiert die Sicherung von Arbeitsplätzen und Verkehrswegen auf dem Dach, ist geprüft nach GS-BAU-18 und gewährleistet die Realisierung aller gültigen Normen und Regeln.

Produktausstattungen

Für Lichtband-Bestellbreiten von 1.200 bis 6.200 mm

Einsetzbar an allen Stahl-Zargentypen und an bauseitigen Holzzargen

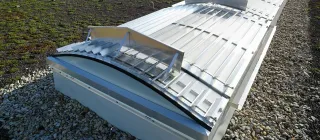

VARIO-PROTECT

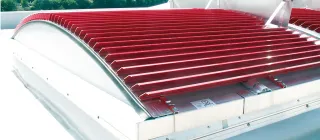

Das VARIO-PROTECT ist ein Verschattungssystem, das effektiv gegen eine zu hohe Wärmeeinstrahlung wirkt und gleichzeitig sicher bei Unwetter mit Hagelschlag schützt. All das ermöglichen die Aluminiumlamellen, die im Abstand von 60 oder 120 mm angeordnet werden können.

Dieses permanent und kollektiv durchsturzsichere System eignet sich für gewölbte Lichtbänder, Sattelkonstruktionen und Schrägdächer und gewährleistet eine optimale Außenverschattung. Das intelligente Profildesign unterbindet zudem die tages- und jahreszeitabhängigen Blenderscheinungen und den Wärmeeintrag und fördert gleichzeitig den Lichteintrag bei niedrigen Sonnenständen.

Auch in Lichtbändern mit RWA-Funktion kann der Einbau problemlos erfolgen. Auf Wunsch ist eine individuelle Pulverbeschichtung in Standard-RAL-Farbe möglich.

Produktausstattungen

Gewicht max. ca. 0,08 kN/m²

Keine Einschränkung der RWA-Funktionalität

Das System schützt zuverlässig gewölbte Lichtbänder, Sattelkonstruktionen und Schrägdächer

Lichttransmission Ltr inklusive Verglasung max. 23 %

Wärmedurchgang g-Wert von 13 % bis 32 %

Abgedeckte Fläche: 45 % bzw. 25 %

Aluminiumprofile als regelmäßig angeordnete Lamellen schwimmend gelagert

Optionale Pulverbeschichtung nach Wunsch (Standard RAL)

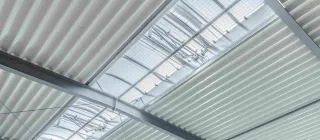

VARIO-PROTECT-120-VWS

Mit VARIO-PROTECT-120-VWS lässt sich auch für die Nachrüstung der Lichtbänder ein effektiver Schutz vor Durchsturz erziehlen.

Das Durchsturzsicherungssystem, mit traufseitig im Abstand von 120 mm regelmäßig angeordneten Aluminiumlamellen, gewährleistet auf dem Dach höchsten Schutz für die dort arbeitenden Personen. Es ist dahingehend geprüft und zertifiziert gemäß GS-BAU-18.

Die Nachrüstung ist unabhängig von der Lichtband-Konstruktion möglich, sofern diese eine positive Beurteilung eines ausreichenden Tragverhaltens erhält. Auf Wunsch kann eine Farbbeschichtung in Standard-RAL erfolgen.

Produktausstattungen

Gewicht max. ca. 0,08 kN/m²

Das System schützt zuverlässig gewölbte Lichtbänder, Sattelkonstruktionen und Schrägdächer

Geringe Beeinflussung des Tageslichteintrags

Aluminiumprofile als regelmäßig angeordnete Lamellen schwimmend gelagert

Optionale Pulverbeschichtung nach Wunsch (Standard RAL)

VARIO-SAFEGUARD

VARIO-SAFEGUARD ist ein Verkehrswegesicherungssystem für die Nachrüstung auf den Lichtbändern VARIO-NORM und VARIO-THERM. Durch den traufseitigen Einsatz von 5 Aluminiumbändern im Abstand von 150 mm lässt sich ein Schutz vor Durchsturz erzielen.

Durch die Befestigung als Sekundärsystem bleibt Dichtigkeit und Entwässerung ohne jegliche Beeinflussung. Auch der Tageslichteintrag bleibt nahezu unverändert. Das System ist für sicherheitstechnische Sanierungen geeignet und gewährleistet eine permanente Durchsturzsicherheit geprüft nach GS-BAU-18.

Produktausstattungen

Geringes Gewicht

Geeignet zur sicherheitstechnischen Sanierung von Lichtbändern (VARIO-NORM, VARIO-THERM)

Umlaufender Schutz seitlich von Lüftungs- und RWA-Klappen

Geringe Beeinflussung des Tageslichteintrags

Optionale Pulverbeschichtung nach Wunsch (Standard RAL)

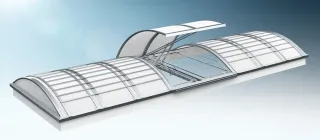

LB-DDS

Umfassende Klappensicherung zur Nachrüstung von Lichtbändern. Das dynamische Durchsturzsicherungssystem LB-DDS bietet Schutz vor Durchsturz, zum Beispiel im Rahmen von Wartungsarbeiten an RWA-Geräten, und absorbiert durch sein speziellen Designs die Fallenergie. So werden Personen selbst im Falle eines Absturzes bestmöglich geschützt.

Das LB-DDS ist ideal für die sicherheitstechnische Nachrüstung von Lichtbandklappen. Es ist geprüft und zertifiziert nach GS-BAU-18 und ermöglicht die Erfüllung alle gängigen Normen und Regeln zur Sicherung von Arbeitsplätzen und Verkehrswegen auf dem Flachdach.

Produktausstattungen

Geringes Gewicht

Ideal zur sicherheitstechnischen Nachrüstung von Lichtbandklappen

Geringe Beeinflussung des Tageslichteintrags

Spezielles Design sorgt für Absorption der Fallenergie

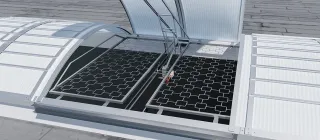

GRILLODUR^®-DSG-Durchsturzsicherung

Bewährter Schutz bei Montage- und Wartungsarbeiten an GRILLODUR®-Lichtbandklappen.

Die GRILLODUR^®-DSG-Durchsturzsicherung schützt bei Montage- und Wartungsarbeiten als zusätzliche Auffangeinrichtung gegen den Absturz von Personen oder größeren Gegenständen im Bereich geöffneter GRILLODUR^®-Lichtbandklappen. Darüber hinaus reduziert die Durchsturzsicherung deutlich die Verletzungsgefahr, da sie einen Absturz von Personen schon im Ansatz verhindert.

Mit der entsprechenden Zertifizierung gemäß GS-BAU-18 (Prüfbescheinigungs-Nr. 15216), erfüllt die GRILLODUR^®-DSG- Durchsturzsicherung die Anforderungen der Berufsgenossenschaft der Bauwirtschaft.

Produktausstattungen

Verzinktes Stahlgitter für gewölbte und plane GRILLODUR^®-Lichtbandklappen

Dient als zusätzliche Auffangeinrichtung bei geöffneten Einzel- bzw. Doppelklappen

Geprüft und zertifiziert nach GS-BAU-18 (Prüfbescheinigungs-Nr. BAU 15216)

Kann ab Werk oder nachträglich eingebaut werden

Nachrüstbar: schnelle und einfache Montage von Dach aus - z. B. im Rahmen der jährlichen RWA-Wartung

Wirksamkeit der RWA-Klappen bleibt erhalten

Für gewölbte Einzel- und Doppelklappen

Für planebene Klappen

1,5 mm verzinktes Stahlblech

Maschenweite 150 mm
