Abwasserhebeanlagen und Pumpstationen

Aus der Serie Abwasserhebeanlagen, Pumpstationen und Rückstausysteme von ACO Haustechnik

Galerie starten

Kostenloser Infoservice

Galerie starten

Nachhaltige Eigenschaften und zutreffende UN-Klimaziele zur Produktserie

Nachhaltig, weil... Nachhaltig (sonstige Merkmale) DGNB-Gütesiegel

Hebeanlagen und Pumpstationen sind notwendig für Entwässerungssysteme, in denen die Schwerkraft allein nicht ausreicht, um Abwasser effizient und sicher in die Kanalisation zu leiten. Sie werden in verschiedenen Bereichen eingesetzt, darunter private Haushalte, gewerbliche Einrichtungen, industrielle Anlagen und öffentliche Bereiche.

Hebeanlagen | Pumpstationen

TU München | ©ACO Haustechnik

Aus der Serie Abwasserhebeanlagen und Pumpstationen von ACO Haustechnik

TU München | ©ACO Haustechnik

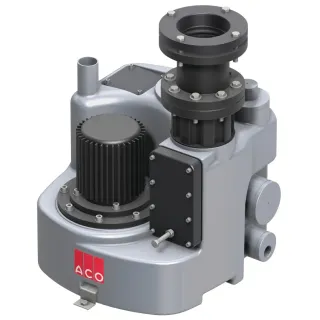

Hebeanlage | ©ACO Haustechnik

Aus der Serie Abwasserhebeanlagen und Pumpstationen von ACO Haustechnik

Hebeanlage | ©ACO Haustechnik

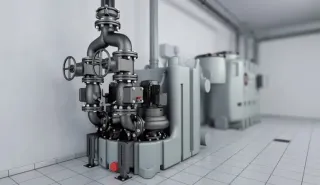

Abwasserhebeanlagen

Bei der Wahl der richtigen Hebeanlage ist die Art des Schmutzwassers entscheidend. Aus Waschmaschinen oder Waschbecken fällt Grauwasser an, dieses enthält keine groben Feststoffe und lässt sich daher leichter transportieren als Schwarzwasser. Schwarzwasser hingegen ist mit Fäkalien verschmutzt. Hebeanlagen für fäkalienhaltiges Abwasser sind so konzipiert, dass sie auch ohne Probleme Feststoffe transportieren können, ohne zu verstopfen. Hebeanlagen werden entweder frei im Gebäude aufgestellt oder in die Bodenplatte des Kellergeschosses integriert.

Auslegung Hebeanlagen

Pumpstation

Aus der Serie Abwasserhebeanlagen und Pumpstationen von ACO Haustechnik

Pumpstation

Pumpstationen

Das Einsatzgebiet von Fertigpumpstationen reicht von der Entwässerung von Einfamilienhäusern über gewerbliche Einrichtungen bis zu Industrieanlagen. Die Pumpstationen sind aus dem Werkstoff Polyethylen gefertigt und kompakt gebaut. Dadurch sind sie leicht im Erdreich einzubauen. Der Kunststoff wird selbst von aggressivem Abwasser nicht angegriffen. Das Aufsatzstück der Fertigpumpstationen ist teleskopisch höhenverstellbar, dadurch kann der Schacht bis zu drei Meter tief im Boden verbaut werden. Pumpstationen werden außerhalb von Gebäuden im Erdreich installiert.

Auslegung Pumpstationen

Abwasserhebeanlagen | Pumpstationen

Aus der Serie Abwasserhebeanlagen und Pumpstationen von ACO Haustechnik

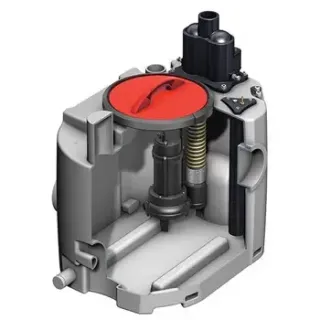

Grauwasserhebeanlagen / Kleinhebeanlagen

: Für fäkalienfreies häusliches Schmutzwasser aus Waschküchen, Reihenduschanlagen, Kellerräumen
: Zur Freiaufstellung in frostgeschützten Räumen oder zur Unterflurinstallation
: Mono und Duo Anlagen
: Gehäuse aus Polyethylen oder Edelstahl

Produktserien

: Unterflurinstalltion: Sinkamat-HW, -Z, -K mono, -K duo
: Freiaufstellung: Sinkamat-K-Serie

Aus der Serie Abwasserhebeanlagen und Pumpstationen von ACO Haustechnik

Schwarzwasserhebeanlagen

: Für fäkalienhaltiges, gewerbliches und industrielles Abwasser aus Mehrfamilienhäusern, Bürogebäude, Hotels, Krankenhäuser
: Zur Freiaufstellung in frostgeschützten Räumen
: Mono und überwiegend Duo Anlagen
: Einsatz hinter Fettabscheidern möglich
: Gehäuse aus Polyethylen

Produktserien

: Unterflurinstalltion: Muli-UF
: Freiaufstellung: Muli-Star, Muli-Nova, Muli-Pro

: Vorwandinstallation: Fäkalblock-II

Aus der Serie Abwasserhebeanlagen und Pumpstationen von ACO Haustechnik

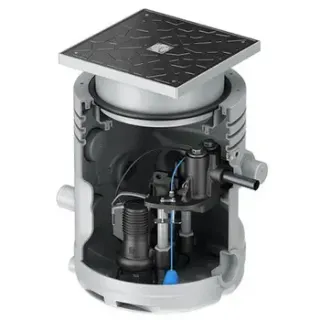

Schwarzwasserhebeanlagen / Flexible Aufstellung

: Für fäkalienhaltiges, gewerbliches und industrielles Abwasser aus Mehrfamilienhäusern, Bürogebäude, Industriegebäude, Waschküchen, Parkhäuser, Technikräume
: Zur Unterflurinstallation oder zur Freiaufstellung
: Mono und Duo Anlagen
: Flexible Tauchpumpen
: Gehäuse aus Polyethylen mit oder ohne Aufsatzstücke

Produktserien

: Muli-Flex

Aus der Serie Abwasserhebeanlagen und Pumpstationen von ACO Haustechnik

Individuelle Hebeanlagen / konfigurierbar

: Für fäkalienhaltiges, gewerbliches und industrielles Abwasser
: Zur Freiaufstelllung in frostgeschützen Räumen
: Duo Anlagen
: Hinter Fettabscheidern
: Gebäude aus Polyethylen
: Große Behälternutzvolumen, leistungsstarke Pumpen

Produktserien

: Muli-XL DDP

Aus der Serie Abwasserhebeanlagen und Pumpstationen von ACO Haustechnik

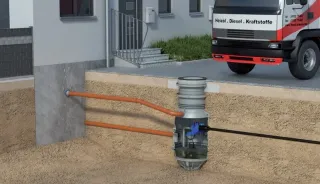

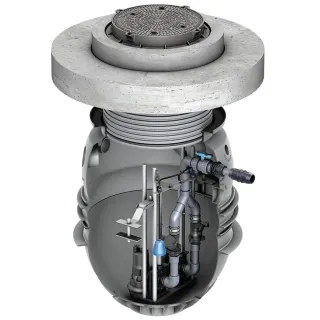

Fertigpumpenstation / Erdeinbau

: Für fäkalienhaltiges, gewerbliches und industrielles Abwasser aus Ein- und Mehrfamilienhäusern, Bürogebäude, Industriegebäude
: Zum Erdeinbau
: Mono und Duo Anlagen
: Hinter Fettabscheidern und zur Oberflächenentwässerung
: Gehäuse aus Polyethylen
: Belastungsklasse A 15 bis D 400

Produktserien

: Muli-Max
: Powerlift-P-Serie

Aus der Serie Abwasserhebeanlagen und Pumpstationen von ACO Haustechnik

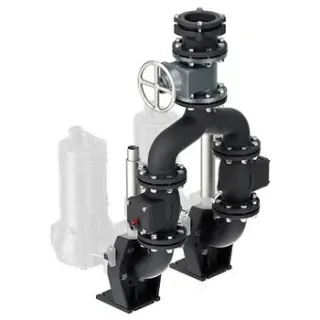

Pumpstationen für bauseitige Schächte

: Für fäkalienhaltiges, gewerbliches und industrielles Abwasser aus Ein- und Mehrfamilienhäusern, Bürogebäude, Industriegebäude
: Für bauseitige Schächte
: Mono und Duo Anlagen
: Hinter Fettabscheidern und zur Oberflächenentwässerung
: Vormontierte Verrohrung
: Pumpensets in DN 50 und DN 100

Produktserien

: Powerlift Pumpenset Mono + Duo

Weiterführende Informationen

Abwasserhebeanlagen | Pumpstationen

Anwendungsbeispiele | Hebeanlagen und Pumpstationen

Einfamilienhaus

Einfamilienhaus | ©ACO Haustechnik

Aus der Serie Abwasserhebeanlagen und Pumpstationen von ACO Haustechnik

Einfamilienhaus | ©ACO Haustechnik

Anforderungen

● Geringe Förderhöhe ● Geringe Fördermenge ● Für Grau- und Schwarzwasser geeignet

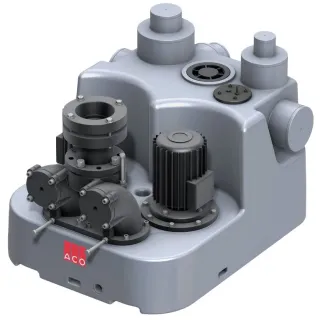

Lösung | Muli-Star mono

Weitere Systembauteile

: Zulauf- / Absperrschieber
: Handmembranpumpe

Systemeigenschaften

: für häusliches fäkalienhaltiges Abwasser
: Laufruhe durch niedrige Drehzahl
: anschlussfertig
: verstopfungsfreies Freistromlaufrad
: geringer Platzbedarf

Weitere Informationen

: Muli-Star mono

Muli-Star mono

Aus der Serie Abwasserhebeanlagen und Pumpstationen von ACO Haustechnik

Muli-Star mono

Wohnquartier

Wohnquartier | ©ACO Haustechnik

Aus der Serie Abwasserhebeanlagen und Pumpstationen von ACO Haustechnik

Wohnquartier | ©ACO Haustechnik

Anforderungen

● Mittlere Förderhöhe ● Mittlere Fördermenge ● Für Grau- und Schwarzwasser geeignet

Lösung | Muli-Star duo

Weitere Systembauteile

: Zulauf-/Absperrschieber
: Handmembranpumpe
: Signalanlage
: Überflutungsmodul

Systemeigenschaften

: für häusliches fäkalienhaltiges Abwasser
: großes Nutzvolumen
: anschlussfertig
: hohe Ausfallsicherheit
: verstopfungsfreies Freistromlaufrad
: hohe chemische Beständigkeit

Weitere Informationen

: Muli-Star duo

Muli-Star duo

Aus der Serie Abwasserhebeanlagen und Pumpstationen von ACO Haustechnik

Muli-Star duo

Bürogebäude

Bürogebäude | ©ACO Haustechnik

Aus der Serie Abwasserhebeanlagen und Pumpstationen von ACO Haustechnik

Bürogebäude | ©ACO Haustechnik

Anforderungen

● Hohe Förderhöhe ● ©ACO Haustechnikohe Fördermenge ● Für Grau- und Schwarzwasser geeignet

Lösung | Muli Pro-PE K duo

Weitere Systembauteile

: Zulauf-/Absperrschieber
: Signalanlage mit GSM-Modul
: Überflutungsmodul

Systemeigenschaften

: für fäkalienhaltiges Abwasser
: bis zu 330 l Nutzvolumen
: hohe Ausfallsicherheit
: hohe Laufruhe
: robuste Pumpentechnik nauch für den Einsatz hinter Fett- abscheidern bis NS 20 geeignet

Weitere Informationen

: Muli Pro-PE K duo

Muli Pro-PE K duo

Aus der Serie Abwasserhebeanlagen und Pumpstationen von ACO Haustechnik

Muli Pro-PE K duo

Einkaufszentrum

Einkaufszentrum | ©ACO Haustechnik

Aus der Serie Abwasserhebeanlagen und Pumpstationen von ACO Haustechnik

Einkaufszentrum | ©ACO Haustechnik

Anforderungen

● Hohe Förderhöhe ● Sehr hohe Fördermenge ● Für Grau- und Schwarzwasser geeignet

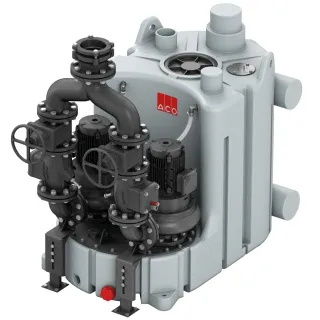

Lösung | Muli Pro-PE N XL duo

Weitere Systembauteile

: Zulauf-/Absperrschieber
: Signalanlage mit GSM-Modul
: Überflutungsmodul
: Signalhupe / Blitzleuchte

Systemeigenschaften

: für fäkalienhaltiges Abwasser
: bis zu 1.000 l Nutzvolumen (anpassbare Behälterdimension)
: hohe Ausfallsicherheit durch adaptive Laufradtechnik
: hohe Laufruhe
: robuste Pumpentechnik
: auch für den Einsatz hinter Fett- abscheidern bis NS 30 geeignet

Weitere Informationen

: Muli Pro-PE N XL duo

Muli Pro-PE N XL duo

Aus der Serie Abwasserhebeanlagen und Pumpstationen von ACO Haustechnik

Muli Pro-PE N XL duo

Großküche

Großküche | ©ACO Haustechnik

Aus der Serie Abwasserhebeanlagen und Pumpstationen von ACO Haustechnik

Großküche | ©ACO Haustechnik

Anforderungen

● Hohe Förderhöhe ● Hohe Fördermenge ● Für fetthaltige Abwasser geeignet

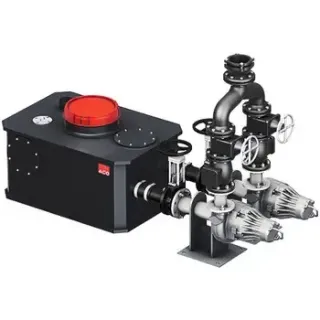

Lösung | LipuSmart

Weitere Systembauteile

: Zulauf-/Absperrschieber
: Fettschichtdicken-Messgerät
: Fernbedienung

Systemeigenschaften

: für Fetthaltiges Abwasser
: hohes Nutzvolumen
: nur eine Lüftungsleitung
: kompakte Aufstellmaße innovative Gesamtanlagensteuerung
: integrierter Rückstauschutz
: flexible Pumpentechnik

Weitere Informationen

: LipuSmart

LipuSmart

Aus der Serie Abwasserhebeanlagen und Pumpstationen von ACO Haustechnik

LipuSmart

Industrie

Aus der Serie Abwasserhebeanlagen und Pumpstationen von ACO Haustechnik

Anforderungen

● Geringe Förderhöhe ● Sehr hohe Fördermenge ● Für Grau- und Schwarzwasser geeignet

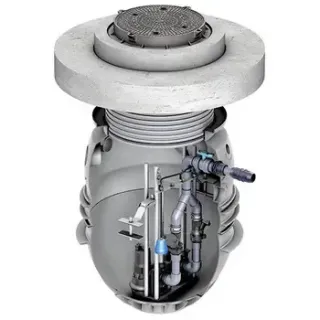

Lösung | Powerlift-P Duo Belastungsklasse: D 400

Weitere Systembauteile

: Steuerung mit Modbusanbindung
: Freiluftschränke für Druckleitung und Steuerung
: Druckaufnehmer

Systemeigenschaften

: für alle Arten von Abwasser
: sehr hohes Nutzvolumen für Oberflächenentwässerung
: befahrbar für PKW und LKW
: diverse Pumpentypen zur Auswahl z. B. SAT Pumpen geeignet für Dauerbetrieb (S1)

Weitere Informationen

: Powerlift-P Duo Belastungsklasse: D 400

Powerlift-P Duo Belastungsklasse: D 400 | ©ACO

Aus der Serie Abwasserhebeanlagen und Pumpstationen von ACO Haustechnik

Weitere Informationen

Hebeanlagen und Pumpstationen allg. Informationen

Aus der Serie Abwasserhebeanlagen und Pumpstationen von ACO Haustechnik

Wissenswertes zum Thema:

Wasserkreislauf_Abwasser

Technische Informationen

Funktionsweise

ACO Hebeanlagen Muli Reihe für Grau- und Schwarzwasser

Abwasserhebeanlagen und Pumpstationen sammeln Abwasser in einem Sammeltank. Die Pumpe hebt das Abwasser auf ein höheres Niveau und leitet es in den Kanal. Einen Rückstau aus dem Kanal wird durch das integrierte Rückschlagventil verhindert (die Installation einer Rückstauschleife wird empfohlen). Wenn Wasser aus der Kanalisation in die Grundstücksentwässerung und somit ins Gebäude zurück gedrückt wird, entsteht ein Rückstau. Um dies zu verhindern, sind Hebeanlagen mit folgenden Komponenten und Funktionen ausgestattet:

Sammelbehälter

Dieser Behälter sammelt entweder Grauwasser (fäkalienfreies Wasser aus Duschen, Waschbecken oder Waschmaschinen) oder Schwarzwasser (fäkalienhaltiges Wasser aus Toiletten)

Fördereinrichtung/Pumpe

Das im Sammelbehälter gesammelte Abwasser wird je nach Anwendungsfall durch eine oder zwei Pumpen gefördert. Duo-Anlagen (2 Pumpen) werden installiert, wenn der Abwasserzufluss nicht unterbrochen werden kann oder darf.

Automatisches System

Nach dem automatischen Einschalten der Pumptechnik wird das Abwasser durch eine Druckleitung über die Rückstauebene gehoben.

Ableitung

Das Abwasser wird dann mit natürlichem Gefälle in das öffentliche Kanalsystem abgeleitet.

Diese Vorgänge innerhalb der Hebeanlage sind automatisiert. Die Pumptechnik wird aktiviert, wenn der Wasserspiegel im Sammelbehälter ein bestimmtes Niveau erreicht, und schaltet sich wieder ab, sobald das Wasser abgepumpt wurde.

Planung | Nachhaltigkeit

Hinweise

Folgende Punkte sollten berücksichtigt werden:

: Bedarfsermittlung von fäkalienhaltigem oder fäkalienfreiem Wasser, Abwasservolumen, Förderhöhe, Abstand zur Einleitunsstelle, Ausfallsicherheit ( 1 oder 2 Pumpen)
: Standort innerhalb oder außerhalb des Gebäudes, ausreichend Raum um die Anlage berücksichtigen
: Größe entsprechend aller gesammelten Daten festlegen
: Entlüftung über Dach gewährleisten
: Druckleitung so gerade und so kurz wie möglich auslegen, mit Rückstauschleife ausstatten

Regelwerke

: Wasserhaushaltsgesetz (WHG) | Rechtliche Grundlage für Oberflächenwasser und Grundwasser
: DIN 1986-3 | Regeln für Betrieb und Wartung
: DIN EN 12050 |Anforderungen, Prüfverfahren und Leistungskriterien
: DIN EN 12056 und DIN 1986-100 | Planung und Dimensionierung von Entwässerungsanlagen
: DIN EN 752 | Grundstücksentwässerung außerhalb von Gebäuden
: Kommunale Abwassersatzungen | Vorschriften zur Ableitung von Abwasser und der Installation von Hebeanlagen und Pumpstationen

Nachhaltigkeit bei ACO Haustechnik

: Produktion in Deutschland
: Mitglied in der Deutschen Gesellschaft für Nachhaltiges Bauen (DGNB)
: Reduzierung der Ressourcenverbräuche durch Wärmerückgewinnung, eine Elektrikflotte, papierlose Fertigung und innovative Paletten
: Produkte bieten die Möglichkeit die Ressource Wasser zu sammeln, zu reinigen, zu speichern und wiederzuverwenden
: EPDs für ACO Emtwässerungsprodukte vorhanden

: Produkte werden hinsichtlich ihres Fussabdrucks bewertet und Auswirkungen bei der Produktion bestmöglich reduziert
: Verwendung von eigenen Energiequellen, Wärmerückgewinnung, bauliche Effizienzmaßnahmen, Optimierung von Heizungsanlagen und Beleuchtung
: Energiemanagementsystem entspricht DIN EN ISO 50001:2018
