Brandwände und Trennwände aus Massivbaustoffen oder in Montagebauweise
Unterscheidung von feuerwiderstandsfähigen Wänden
Brandwände und Komplextrennwände
Tragende und nichttragende Trennwände, Außenwände
Glaselemente in Trennwänden
Brandwände und Komplextrennwände
Brandwände sind raumabschließende Bauteile zur Abgrenzung von benachbarten Gebäuden (Gebäudeabschlusswände) oder zur Unterteilung von Gebäuden in Brandabschnitte (innere Brandwände), die ausreichend lang die Brandausbreitung auf andere Gebäude oder Brandabschnitte verhindern müssen.
sie sind mindestens feuerbeständig
sie sind im Brandfall besonders stabil - erhöhte Standfestigkeit ist am Ende einer Brandprüfung mit einer Stoßbeanspruchung von mindestens 3000 Nm nachzuweisen.
Trennwände - tragend und nicht tragend
Nutzungseinheiten werden brandschutztechnisch durch Trennwände abgegrenzt. Im Unterschied zu Brandwänden müssen diese lediglich innerhalb von Geschossen raumabschließend und ausreichend lang feuerwiderstandsfähig sein.
Glaselemente in Trennwänden
Öffnungen in feuerwiderstandsfähigen Wänden müssen grundsätzlich die gleichen brandschutztechnischen Anforderungen erfüllen, wie die Umfassungskonstruktion selbst.
Brandwände
Je nach Anforderung und konkreter Einbausituation können tragende oder nichttragende Konstruktionen eingesetzt werden. Allen Ausführungen ist gemeinsam, dass sie auch unter zusätzlicher mechanischer Beanspruchung mindestens feuerbeständig sein müssen und aus nichtbrennbaren Baustoffen bestehen.
Für die Konstruktionen im Folgenden gilt
Die tragenden Trennwände sind auf Brand- und Stoßverhalten entsprechend DIN 4102-3 geprüft. Mit der jeweiligen Klassifizierung kann die jeweilige Wand somit als Brandwand und auch als Brandbekämpfungsabschnittswand eingesetzt werden.

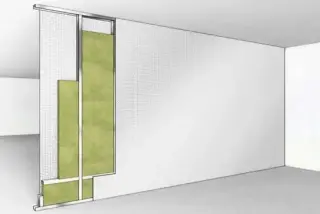

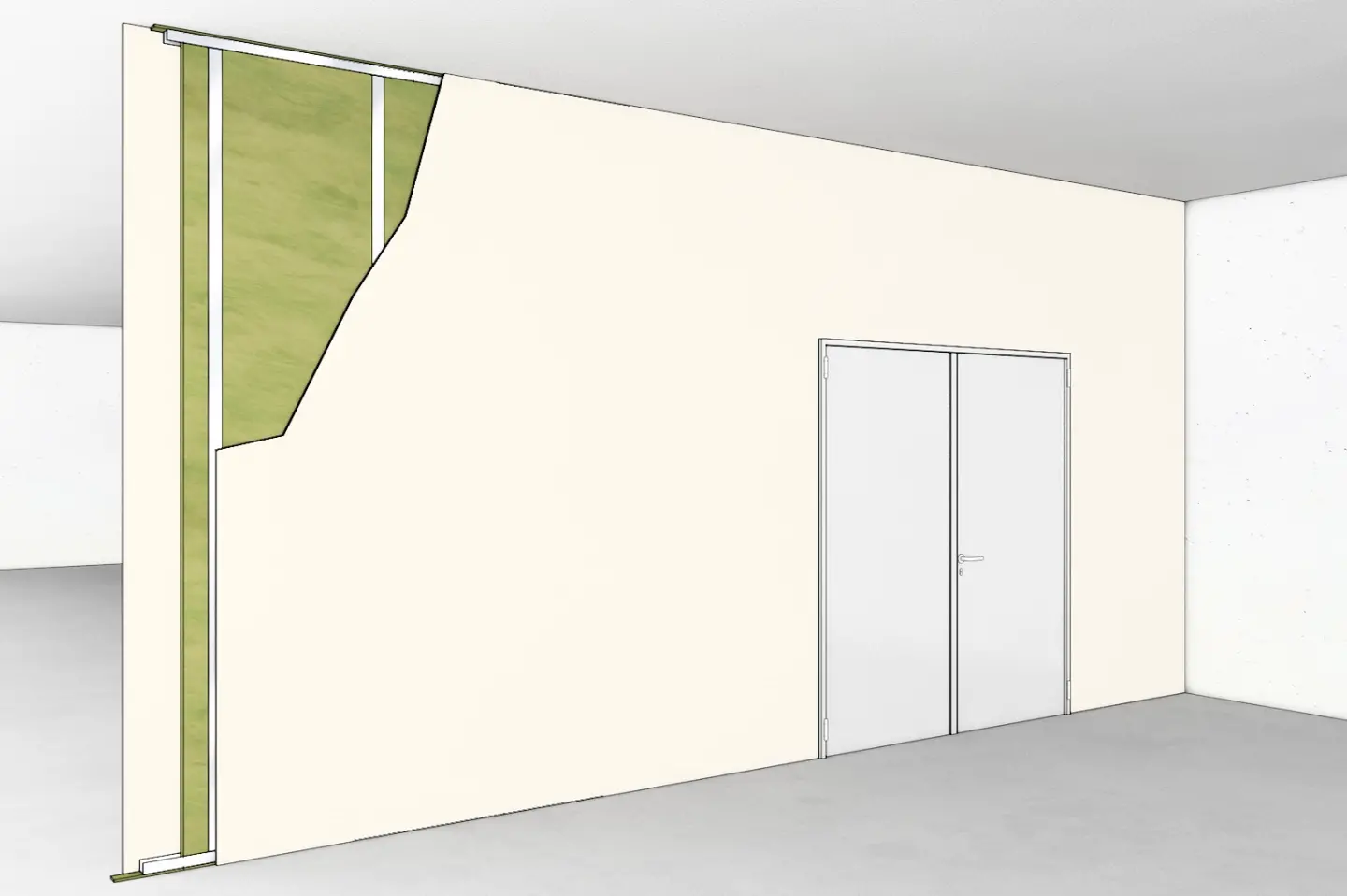

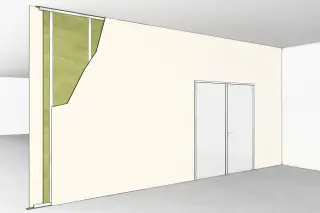

Brandwand mit Metallständern, nichttragend, F 90-A (Konstruktion 450.95)
nichttragende Wandkonstruktion
trockenbauübliche Profile
geringes Flächengewicht
hohe Schall- und Wärmedämmung
feuchtigkeitsunempfindliche Brandschutzbauplatten
Konstruktion 450.91 und 450.93
Aus der Serie Brandschutz für Wände und Glaselemente in Wänden von Promat
Konstruktion 450.91 und 450.93

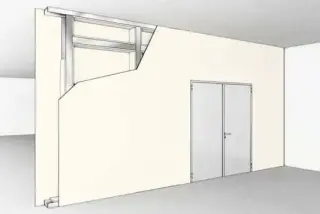

Brandwand/Komplextrennwand mit Stahlprofilen, tragend, F 90-A/F 180-A (Konstruktion 450.91) oder Brandwand mit Metallständern, tragend, F 90-A (Konstruktion 450.93)
tragende Wandkonstruktion
extrem hohe Oberflächenfestigkeit
demontier- und versetzbare Konstruktion
geringes Flächengewicht
Dämmung im Wandhohlraum
feuchtigkeitsunempfindliche Brandschutzbauplatten
Komplextrennwände
Je nach Anforderung und konkreter Einbausituation können tragende oder nichttragende Konstruktionen eingesetzt werden. Allen Ausführungen ist gemeinsam, dass sie auch unter zusätzlicher mechanischer Beanspruchung mindestens feuerbeständig sein müssen und aus nichtbrennbaren Baustoffen bestehen.

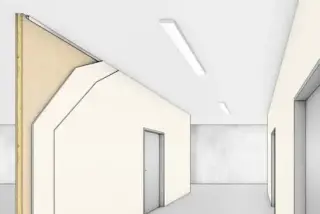

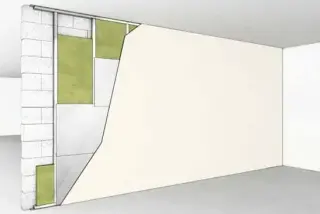

Trennwand/Vorsatzschale für nichtklassifizierte Trennwände, F 30-A (Konstruktion 450.19)
Vorsatzschale aus PROMATECT®-H Brandschutzbauplatten zur brandschutztechnischen Ertüchtigung nicht klassifizierter Bestandswände beliebiger Bauart.
zur nachträglichen Bekleidung / Ertüchtigung ohne Profilständer mit beliebiger Wandbreite
minimaler Montageabstand zur Bestandswand
trockenbauübliche Profile

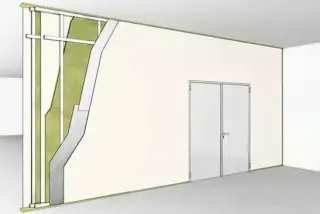

Trennwand mit Stahlprofilen, tragend, F 90-A (Konstruktion 450.81)
Mit Hilfe von Stahlprofilen und einer einlagigen Beplankung mit PROMATECT®-H Brandschutzbauplatte lassen sich auf einfache Weise tragende Wände der Feuerwiderstandsklasse F 90-A bis 5 m Höhe herstellen.
tragende Wandkonstruktion
Wandhöhe und -breite unbegrenzt
Eckausbildung möglich
zusätzliche Dämmung im Wandhohlraum möglich
feuchtigkeitsunempfindliche Brandschutzbauplatten
Vorsatzschale für Porenbetonwände als nichttragende Brandwand, EI 90-M (Konstruktion 450.89)
Mit einer Vorsatzschale aus dünnen PROMATECT®-H-Platten können Porenbetonwände auch nachträglich zu Brandwänden ertüchtigt werden.
zur nachträglichen Bekleidung / Ertüchtigung
trockenbauübliche Profile
geringes Plattengewicht (Plattengewicht ca. 14 kg/m2)
feuchtigkeitsunempfindliche Brandschutzbauplatten
Tragende und nichttragende Trennwände, Außenwände
Der Feuerwiderstand tragender Wände schließt im Brandfall nicht nur die raumabschließende, sondern auch ihre lastabtragende bzw. aussteifende Funktion mit ein. Auch Außenwandteile wie Brüstungen und Schürzen müssen ähnlich den Trennwänden einen Brandüberschlag in die angrenzenden Abschnitte, das heißt in diesem Fall in benachbarte Geschosse, ausreichend lang verhindern.
Konstruktion 160.10 und Konstruktion 160.20
Aus der Serie Brandschutz für Wände und Glaselemente in Wänden von Promat
Konstruktion 160.10 und Konstruktion 160.20

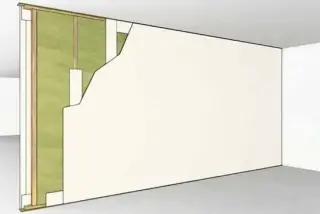

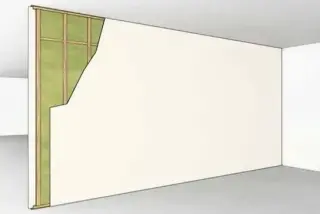

Trennwand mit Holzständern, F 60-B (Konstruktion 160.10) / F90–B (Konstruktion 160.20)
Mit einer dünnen, einlagigen Bekleidung aus PROMAXON®-Brandschutzbauplatten, Typ A können Holzständerwände in der Feuerwiderstandsklasse F 60-B bzw. F 90–B errichtet bzw. ertüchtigt werden.
einlagige Bekleidung
Befestigung direkt in den Holzstielen
geringes Plattengewicht
Trennwand mit Holzständern, tragend, F 90-B (Konstruktion 460.21)
Mit einer dünnen, einlagigen Bekleidung aus PROMATECT®-H Brandschutzbauplatten können tragende Holzständerwände in der Feuerwiderstandsklasse F 90-B errichtet bzw. ertüchtigt werden.
tragende Wandkonstruktion
Befestigung direkt in den Holzstielen
feuchtigkeitsunempfindliche Brandschutzbauplatten
Bekleidung für tragende Holzfachwerkwände, F 90-B/F 120-B (Konstruktion 460.25)
Mit nur einseitiger PROMATECT®-H-Bekleidung kann eine Holzfachwerkwand die Feuerwiderstandsklasse F 90-B bzw. F 120-B erreichen. Auf der unbekleideten Seite der Wand kann die ursprüngliche Ansicht des Holzfachwerkes und der Ausfachung erhalten bleiben
zur nachträglichen Bekleidung / Ertüchtigung
tragende Wandkonstruktion
Befestigung direkt in den Holzstielen
feuchtigkeitsunempfindliche Brandschutzbauplatten
Glaselemente in Trennwänden
Öffnungen in feuerwiderstandsfähigen Wänden müssen grundsätzlich die gleichen brandschutztechnischen Anforderungen erfüllen, wie die Umfassungskonstruktion selbst. Dementsprechend können die Promat-Lösungen mit einer F-Klassifizierung in alle zugelassenen Wandkonstruktionen eingebaut werden, ohne dass deren Feuerwiderstand beeinträchtigt wird. Im Gegensatz dazu entscheidet die zuständige Bauaufsichtsbehörde jeweils im Einzelfall, ob und unter welchen Bedingungen auch Verglasungen mit einer G-Klassifizierung angewendet werden können.
Fassadenelement Brüstung/Schürze, innenliegend, W 90-A (Konstruktion 465.1)
Mit dieser Konstruktion lassen sich in Trockenbauweise aus Stahlprofilen mit einlagiger Beplankung Brüstungselemente und Schürzen für die Feuerwiderstandsklasse W 90-A herstellen. Der statische Nachweis und somit die Dimensionierung der Stahlbauteile ist in Abhängigkeit von der mechanischen Beanspruchung, z. B. aus Horizontalkräften oder Absturzsicherung, zu führen.
geringe Konstruktionstiefe
einlagige Bekleidung
Zur Verhinderung eines Feuerüberschlages von Geschoss zu Geschoss Einbau unmittelbar hinter der Außenfassade
nachträgliche Montage möglich
zusätzliche Befestigung von haustechnischen Anlagen möglich
Für die folgenden Konstruktionen gilt

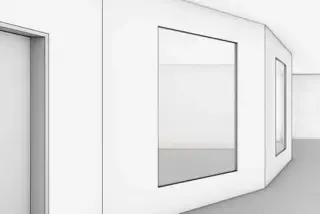

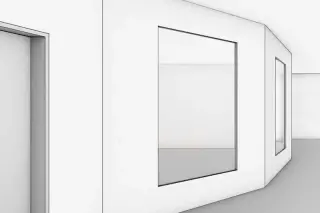

Die klassifizierte Brandschutzverglasung kann sowohl mit Einzelscheiben als auch als fortlaufendes Fensterband in Massiv- und Metallständerwänden eingebaut werden. Die PROMAGLAS®-Leichtbaukonstruktion wird im Innenbereich von Gebäuden eingesetzt. Die Glaslagerung mit PROMATECT®-H-Streifen an den flankierenden Bauteilen ermöglicht eine rahmenlose Optik. Die jeweiligen Konstruktionsblätter zeigen ausschnittsweise die Merkmale dieser Glaselemente . Weitere Ausführungsdetails siehe ABZ bzw. auf Anfrage.

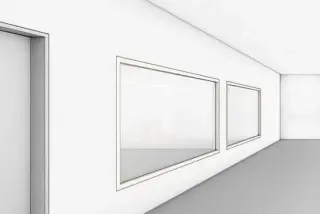

Glaselement PROMAGLAS®-Leichtbaukonstruktion G 30 zum Einbau in Wände, G 30 (Konstruktion 485.16)
Einbau in Massiv- und in bis zu 6 m hohe Metallständerwände ≥ F 30
optisch rahmenlose Scheibenlagerung
Ausführung wahlweise mit Holzglashalteleisten
statisch nachgewiesen für Gedrängelasten nach DIN 4103

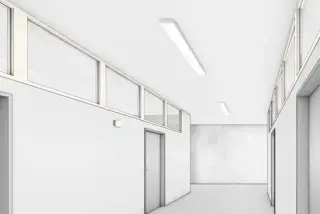

Oberlichtverglasung als Fensterband mit unbegrenzter Länge
größtes BÖM 1220 mm x 1220 mm
Glaselement PROMAGLAS®-Leichtbaukonstruktion F 30 zum Einbau in Wände, F 30 (Konstruktion 485.46)
Einbau in Massiv- und in bis zu 6 m hohe Metallständerwände ≥ F 30
optisch rahmenlose Scheibenlagerung
Ausführung wahlweise mit Holzglashalteleisten
statisch nachgewiesen für Gedrängelasten nach DIN 4103
BÖM 1240 mm x 2040 mm
Glaselement PROMAGLAS®-Leichtbaukonstruktion F 60 zum Einbau in Wände, F 60 (Konstruktion 485.76)
Einbau in Massiv- und in bis zu 5 m hohe Metallständerwände ≥ F 60
optisch rahmenlose Scheibenlagerung
Ausführung wahlweise mit Holzglashalteleisten
tatisch nachgewiesen für Gedrängelasten nach DIN 4103
größtes BÖM 1260 mm x 2360 mm
Glaselement PROMAGLAS® F1 zum Einbau in Wände, F 90 (Konstruktion 385.95)
Einbau in Massiv- und Metallständerwände ≥ F 90
optisch rahmenlose Scheibenlagerung
großformatige Scheibenabmessungen bis zu 1,45 m x 3 m
hoch- oder querformatige Scheibenanordnung
statisch nachgewiesen für Gedrängelasten nach DIN 4103
größtes BÖM 1510 mm x 3060 mm
