Fugenbrandschutz SG 300
Die Fugenschnur SG 300 sichert den Feuerwiderstand an Bauteilfugen von Brandschutzwänden und -decken.
Aus der Serie Brandschutz-Fugenschnur von REX Industrie-Produkte
Die Fugenschnur SG 300 sichert den Feuerwiderstand an Bauteilfugen von Brandschutzwänden und -decken.
Fugenschur SG 300

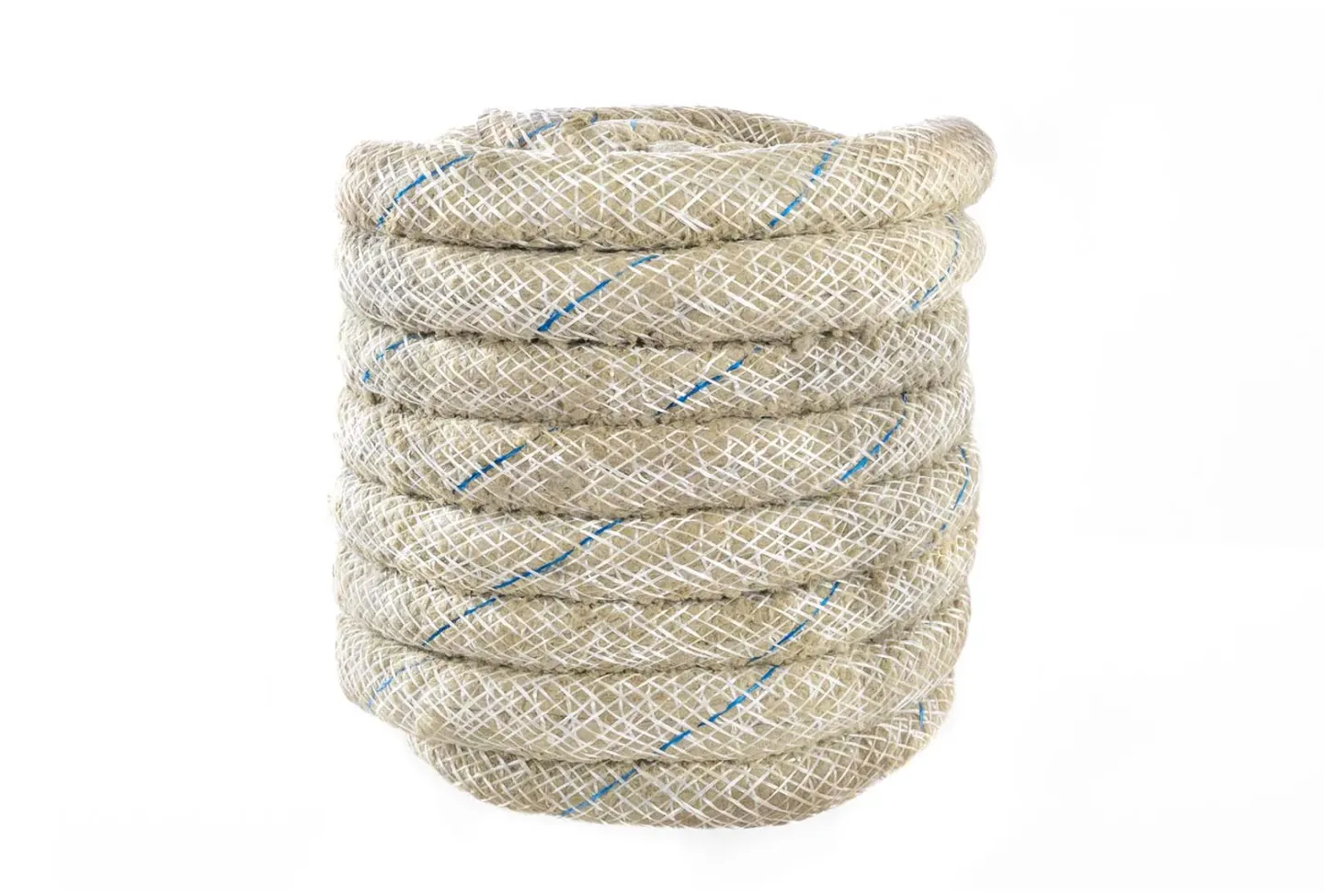

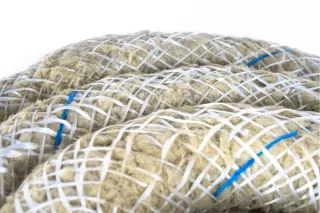

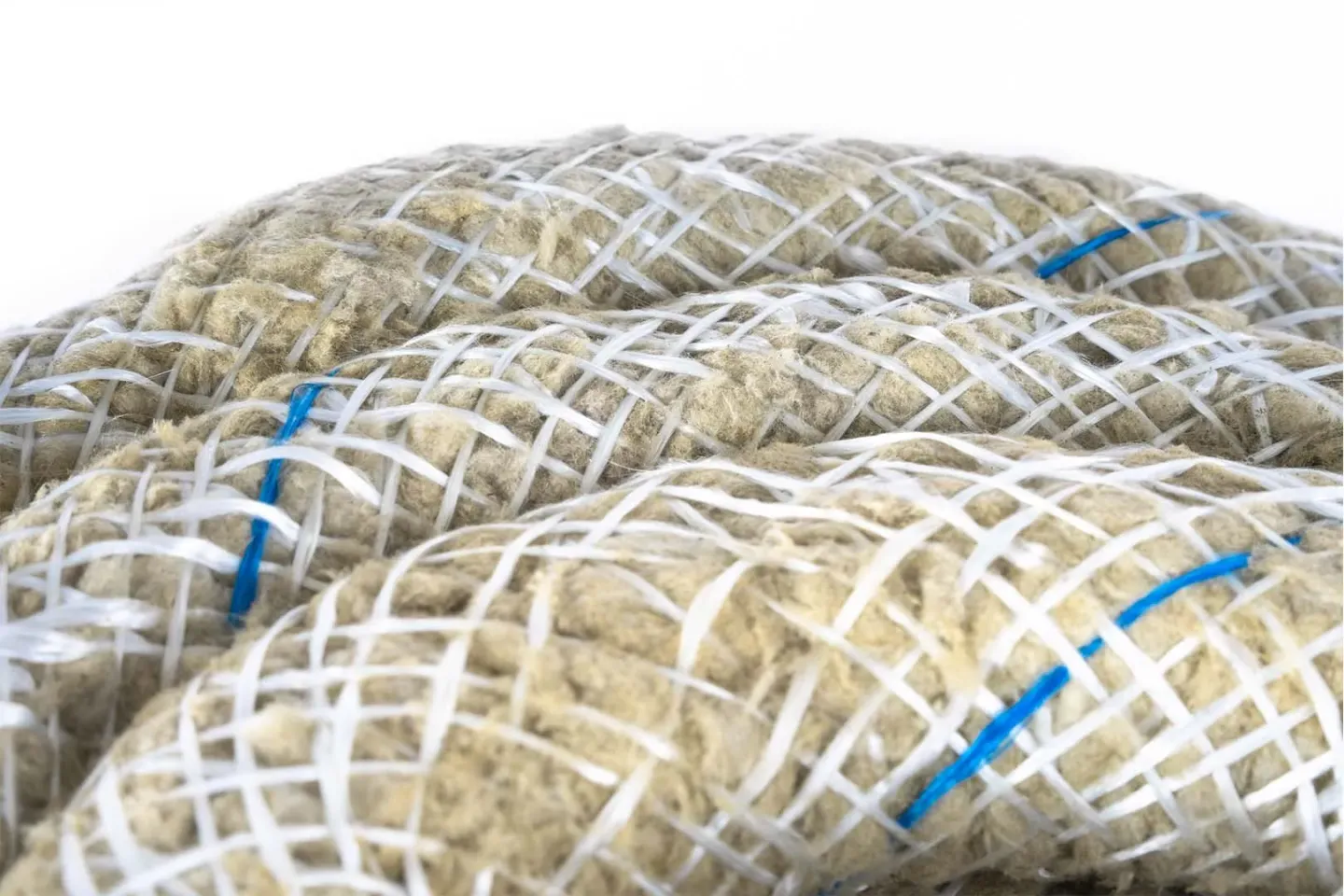

Die Fugenschnur SG 300 ist ein nichtbrennbarer Fugenfüllstoff aus mineralischen Fasern, die mit Glasgarn umflochten sind. Sie dämmt Feuer und Rauch zuverlässig ein.
Als Brandschutzdichtung nach EN 13501-1 wird die Fugenschnur für Bauteilfugen, insbesondere an Dehn- und Bewegungsfugen, eingesetzt.
Je nach Aufbau verhindert SG 300 die Überschreitung der zulässigen Temperaturen sowie den Durchgang von Feuer und brennbaren Gasen an raumabschließenden Wände und Decken für eine Dauer von 30 bis 180 Minuten.
Fugenbreiten 10 bis 55 mm
Baustoffklasse A1 nach EN 13501-1 und DIN 4102
Feuerwiderstandsklasse EI 90, EI 120 und EI 180 nach EN 13501-1 bzw. F 90, F 120 und F 180 nach DIN 4102
Brandschutz für Fugen getestet nach DIN 4102 und EN 1366-4
Linienförmige Fugenabdichtung und Brandsperre gem. DIBt Zulassung ETA-13-0217
Für Massivwände und Massivdecken aus Porenbeton, Beton, Stahlbeton oder Mauerwerk mit einer Mindestrohdichte von 700 kg/m3, Bauteildicke ≥ 150 mm
Auswahl der Fugenschnur
Die Fugenschnur SG 300 kann für Fugen bis 55 mm mit oder ohne vertikale Schubbeanspruchung eingesetzt werden. Die Anzahl und Anordnung der Fugenschnur Lagen richtet sich nach dem Einbaufall und Fugenbreite.
Fugenschnur SG 300 in Massivwänden/-decken Dicke ≥ 150 mm, Rohdichte ≥ 700kg/m³
Einbaufall | Fugenbreite | Anzahl Lagen Fugenschnur | Anordnung der Fugenschnur | Klassifizierung Feuerwiderstand*) |
A, B | 10 bis 55 | 1 | beliebig | EI 90-V-X-F-W 10 bis 55 |
EI 90-H-X-F-W 10 bis 55 | ||||
A, B | 55 | 1 | beliebig | EI 120-V-X-F-W 55 |
EI 120-H-X-F-W 55 |
- *)
- Die DIN-Klassifizierungen F 90, F 120 und F 180 sind den EN-Klassifizierungen EI 90, EI 120 und EI 180 gleichzusetzen.
Fugenschnur SG 300 in Massivwänden/-decken Dicke ≥ 150 mm, Rohdichte ≥ 2.400 kg/m³± 20 %
Einbaufall | Fugenbreite | Anzahl Lagen Fugenschnur | Anordnung der Fugenschnur | Klassifizierung Feuerwiderstand*) |
A, C | 10 bis 55 | 2 | je 1 Lage beidseitig, Abstand a≥25 mm zur Außenkante Bauteil | EI 90-H-M 65-F-W 10 bis 55 |
A, B | 10 bis 55 | 2 | Lagen nebeneinander ohne Abstand, Anordnung innerhalb der Fuge beliebig | EI 120-V-X-F-W 10 bis 55 EI 120-H-X-F-W 10 bis 55 |
A, B | 10 bis 27 | 4 | EI 180-V-X-F-W 10 bis 55 EI 180-H-X-F-W 10 bis 55 | |
27 bis 55 | 3 |
- *)
- Die DIN-Klassifizierung F 90, F 120, und F 180 sind den EN-Klassifizierungen EI 90, EI 120 und EI 180 gleichzusetzen.

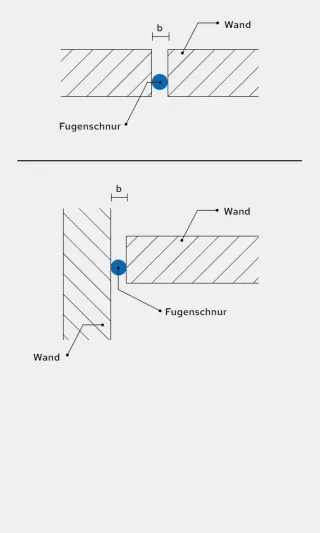

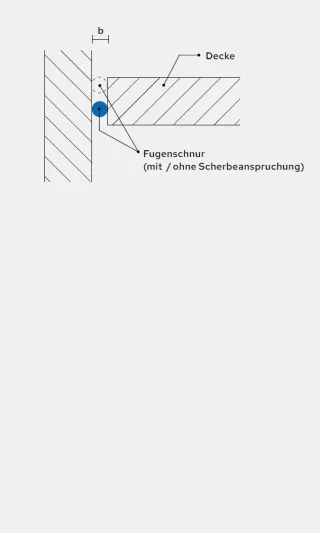

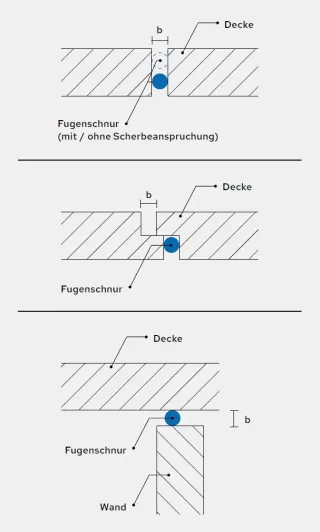

Anordnung der Fugenschnur
Bei einlagiger Ausführung ist die Anordnung der Fugenschnur in der Fuge beliebig (feuerzugewandte oder abgewandte Seite). Bei mehrlagiger Ausführung sind die Lagen ohne Abstand nebeneinander zu legen.
Bei Fugen EI 90 mit vertikaler Scherbeanspruchung werden zwei Lagen Fugenschnur mit einem Mindestabstand von 25 mm von der Außenkante des Bauteils eingebaut.
Feuerwiderstandsfähiger Fugenverschluss
Die Fugenschnur SG 300 wird ein- oder mehrlagig in die Fuge eingelegt und horizontal und vertikal verdichtet. Der Fugenverschluss mit Dichtmasse ist optional möglich.
Aus der Serie Brandschutz-Fugenschnur von REX Industrie-Produkte
Die Fugenschnur SG 300 wird ein- oder mehrlagig in die Fuge eingelegt und horizontal und vertikal verdichtet. Der Fugenverschluss mit Dichtmasse ist optional möglich.
Ausführung der Brandschutzfuge
Die REX Fugenschnur ist als Brandschutzdichtung geprüft nach EN 13501-1. für Fugen

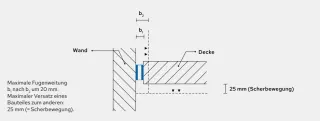

Geprüfte Fugenbreiten bei Fugen ohne vertikale Scherbeanspruchung bis 55 mm, mit vertikaler Scherbeanspruchung bis 50 mm.

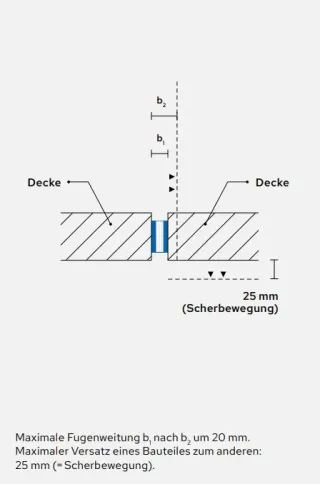

Im Falle der Scherbewegung dürfen die Fugen eine Scherbewegung bis 100 mm aufweisen.
Brennbare Fugenfüllungen - im nicht durch die Fugenschnur ausgefüllten Fugenraum - dürfen in der Fuge verbleiben.
Zusätzliche Versiegelungen zum Schutz gegen Schmutz, Wasser und Zerstörung beeinträchtigen das Brandverhalten nicht.
