Präzisionsdruckhaltesysteme mit BrainCube Connect Steuerung
Integrierte Schnittstellen »Connect«
Die »Connect« Schnittstellen sind bei den IMI PNEUATEX Druckhaltesystemen »Compresso«, »Transfero«, »Pleno« und dem Vakuum-Entgasungssystem »Vento« jetzt serienmäßig integriert.

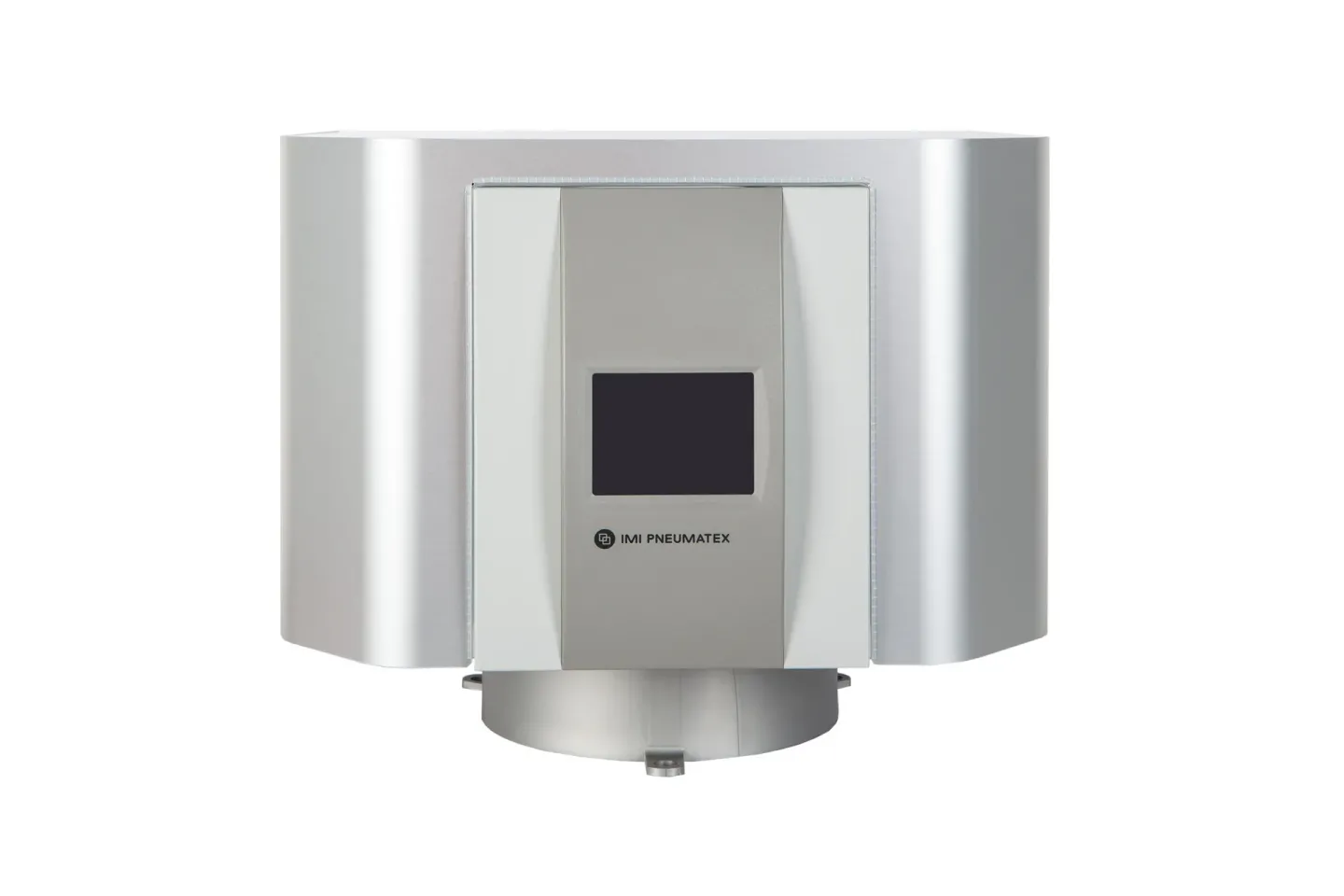

Die BrainCube Connect Steuerung mit Touchdisplay ist in die TecBox integriert.
Aus der Serie Druckhaltesysteme mit intelligenter Steuerung: CONNECT von IMI PNEUMATEX von IMI Hydronic Engineering Deutschland
Die BrainCube Connect Steuerung mit Touchdisplay ist in die TecBox integriert.
BrainCube Connect Steuerung
Robustes, leicht reagierendes beleuchtetes 3,5”-TFT-Farbdisplay
Intuitives und benutzerfreundliches Menü für einfache und komfortable Bedienung
Webbasierte Bedienoberfläche mit Fernsteuerung und Echtzeitanzeige
Anbindung an die Gebäudeleittechnik über standardisierte Schnittstellen: RS485, Ethernet, USB
Messwerterfassung zur Überprüfung der Anlagenleistung
Fernzugriff und Fernunterstützung bei Problembehandlung und Inbetriebnahme

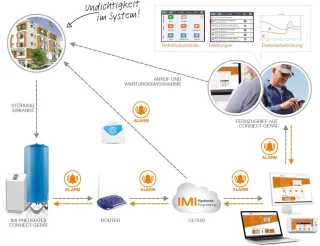

Mit BrainCube Connect ist es möglich, die IMI PNEUMATEX Systeme von überall per Internet zu bedienen. Mehr zu BrainCube Connect
Die BrainCube Connect Steuerung integriert RS485, Ethernet und USB Schnittstellen zur Fernsteuerung, Wartung und Anbindung an Gebäudeleittechnik.
Aus der Serie Druckhaltesysteme mit intelligenter Steuerung: CONNECT von IMI PNEUMATEX von IMI Hydronic Engineering Deutschland
Die BrainCube Connect Steuerung integriert RS485, Ethernet und USB Schnittstellen zur Fernsteuerung, Wartung und Anbindung an Gebäudeleittechnik.
Druckhaltesystem »Compresso Connect«: Für Heizsysteme bis 12 MW und Kühlsysteme bis 18 MW

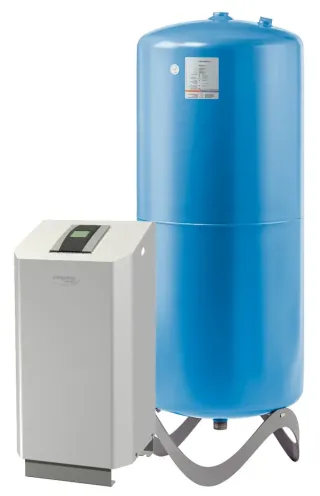

Compresso Connect: Druckhaltesystem mit BrainCube Connect Steuerung
Aus der Serie Druckhaltesysteme mit intelligenter Steuerung: CONNECT von IMI PNEUMATEX von IMI Hydronic Engineering Deutschland
Compresso Connect: Druckhaltesystem mit BrainCube Connect Steuerung
Compresso ist eine Präzisionsdruckhaltung mit Kompressoren für Heiz-, Solar- und Kühlwassersysteme. Der Einsatz erfolgt vor allem dort, wo Kompaktheit und Präzision gefragt sind. Der bevorzugte Leistungsbereich liegt über der Druckhaltung mit konventionellen Druckausdehungsgefäßen. Über die BrainCube Connect Steuerung ist die Kommunikation mit dem Gebäudemanagementsystem und anderen BrainCubes sowie die Fernsteuerung über das Internet gegeben.
Compresso Connect F für Heizsysteme bis zu 4 MW und Kühlsysteme bis zu 6 MW
Compresso Connect für Heizsysteme bis zu 12 MW und Kühlsysteme bis zu 18 MW
Compresso CX Connect mit externer Druckluftversorgung für Heizsysteme bis zu 4 MW und Kühlsysteme bis zu 6 MW und Fillsafe-Nachspeiseüberwachung
Einfache Inbetriebnahme, Fernzugriff und Fernunterstützung bei Störungsbehebung über integrierte BrainCube Connect Schnittstelle
Ausführungen Compresso Connect
Druckhaltesysteme »Transfero Connect«: Für Heizsysteme bis 8 MW und Kühlsysteme bis 13 MW

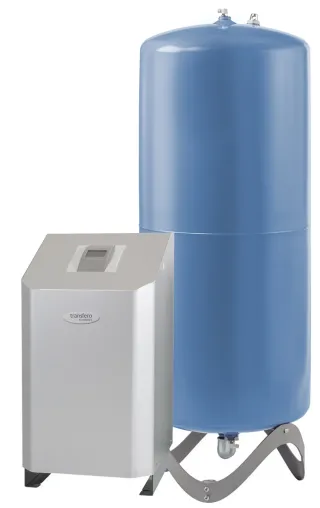

Transfero TV Connect: Druckhaltesystem mit BrainCube Connect Steuerung
Aus der Serie Druckhaltesysteme mit intelligenter Steuerung: CONNECT von IMI PNEUMATEX von IMI Hydronic Engineering Deutschland
Transfero TV Connect: Druckhaltesystem mit BrainCube Connect Steuerung
Transfero TV Connect ist eine Präzisionsdruckhaltung für Heiz- und Solarsysteme mit höheren Drücken bis 8 MW und Kühlwassersysteme bis 13 MW. Der Einsatz erfolgt vor allem dort, wo hohe Leistung, Kompaktheit und Präzision gefragt sind. Über die BrainCube Connect Steuerung ist die Kommunikation mit dem Gebäudemanagementsystem und anderen BrainCubes sowie die Fernsteuerung über das Internet gegeben.
Für Heizanlagen bis 8 MW und Kühlanlagen bis 13 MW
2 in 1– Druckhaltestation mit integrierter Vakuum-Cyklone-Entgasung
Vakuum-Cyclone-Entgasung mindestens 50% effizienter als die meisten Vakuum Entgasungssysteme
Einfache Inbetriebnahme, Fernzugriff und Fernunterstützung bei Störungsbehebung über integrierte BrainCube Connect Schnittstelle
Ausführungen Transfero Connect
Druckhalteüberwachung »Pleno Connect«: Druckhalteüberwachungs-Einrichtung nach EN 2828-4.7.4

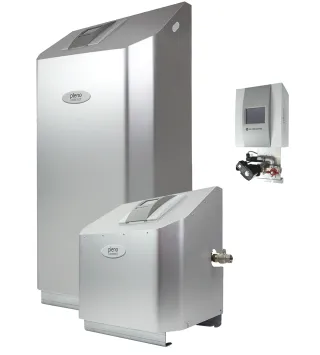

Pleno Connect: Druckhalteüberwachung mit BrainCube gesteuerter fillsafe-Nachspeiseüberwachung
Aus der Serie Druckhaltesysteme mit intelligenter Steuerung: CONNECT von IMI PNEUMATEX von IMI Hydronic Engineering Deutschland
Pleno Connect: Druckhalteüberwachung mit BrainCube gesteuerter fillsafe-Nachspeiseüberwachung
Die Druckhalteüberwachungs-Einrichtung Pleno Connect gewährleistet jederzeit die zur optimalen Funktion der Ausdehnungsgefäße notwendigen Wasservorlage. Bei Unterschreitung wird automatisch nachgespeist. Die elektronisch gesteuerte fillsafe-Nachspeiseüberwachung garantiert höchste Sicherheit.
Automatische Begrenzung der Nachspeisemenge mit Hilfe der PNEUMATEX BrainCube Steuerung
Selbstoptimierende BrainCube-Steuerung mit Memoryfunktion
Einfache Inbetriebnahme, Fernzugriff und Fernunterstützung bei Störungsbehebung über integrierte BrainCube Connect Schnittstelle
Ergänzbar um Pleno Refill Modul zur Enthärtung oder Demineralisierung von Ergänzungswasser, dadurch Energieeinsparung durch Vermeidung von Kalkablagerungen
Ausführungen Pleno Connect

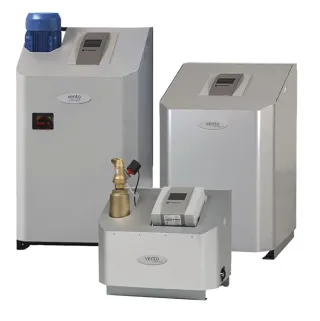

Vakuum-Entgasungssystem »Vento«: Für Heiz- und Solarsysteme und Kühlwassersysteme
Vento Connect ist eine Vakuum-Cyclone-Entgaser für Heiz- und Solarsysteme und Kühlwassersysteme. Durch den Einsatz von Entgasungssystemen können Korrosionsprobleme reduziert und dadurch der Wirkungsgrad jeder HLK-Anlage erhöht und die Anlagenlebensdauer verlängert werden. Über die BrainCube Connect Steuerung ist die Kommunikation mit dem Gebäudemanagementsystem und anderen BrainCubes sowie die Fernsteuerung über das Internet gegeben.
Hocheffiziente Vakuum-Cyclone-Entgasung, 50 % effizienter als die meisten Vakuum Entgasungssysteme
Direkte Vakuum Entgasung des Nachspeisewassers für zusätzlichen Schutz gegen Korrosion
Einfache Inbetriebnahme, Fernzugriff und Fernunterstützung bei Störungsbehebung über integrierte BrainCube Connect Schnittstelle
Komplette Baureihe für Anlagen von 0,5 - 20,5 bar
Kompaktes Design für Boden- und Wandinstallation
Ausführungen Vento Connect
Die Druckhaltesysteme »Compresso Connect«, »Transfero Connect«, »Pleno Connect« und das Vakuum-Entgasungssystem »Vento« sind Teil des umfangreichen Sortiments von IMI PNEUATEX für Druckhaltung, Schmutzabscheidung und Entgasung in HLK-Anlagen.
