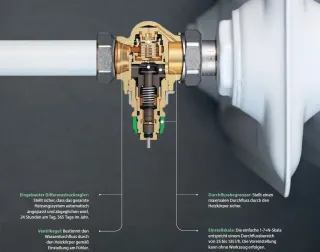

Das Dynamic Valve™ bietet eine einfache Möglichkeit Zweirohr-Heizungssysteme z. B. in bestehenden Heizungsanlagen hydraulisch abzugleichen. Die Möglichkeit, alle Heizkörper in einem Zweirohr-System bei allen Lastzuständen hydraulisch abzugleichen und die Raumtemperatur zu regeln, ist der Schlüssel zu hoher Energieeffizienz und Nutzerzufriedenheit. Durch die einfache Installation und die simple Bedienung lassen sich mit dem neuen Heizkörperventil bekannte Probleme wie Fließgeräusche, ungleiche Wärmeverteilung und Energieverschwendung sehr einfach lösen.

Schnelle Planung, problemlose Installation und einfache Voreinstellung

Einfach: Der Einsatz des Dynamic Valve™ bedeutet einfache und schnelle Systemplanung durch einfachere Konstruktion mit weniger Bauteilen. Dies erhöht die Flexibilität bei der Projektplanung und -Realisierung. Im Planungsprozess wird die benötigte Durchflussmenge für jeden Heizkörper berechnet und die Voreinstellung ermittelt. Nach der Installation der Ventile werden nur noch die Voreinstellwerte übertragen.

Hohe Energieeffizienz: Die verbesserte Temperaturregelung sorgt für höheren Nutzerkomfort und geringeren Energieverbrauch im Vergleich mit herkömmlichen Heizkörperventilen. Durch die exakte Regelung wird ein großes ΔT erreicht, was wiederum die Effizienz des Wärmeerzeugers erhöht. Darüber hinaus wird der Heizwasserdurchfluss durch den Heizkörper entsprechend der im Raum benötigten Wärme reduziert. Dies ermöglicht eine Optimierung der Pumpeneinstellung und erlaubt die Verwendung einer kleineren Pumpe.

Zuverlässiger Systembetrieb: Mit dem Dynamic Valve™ wird das System durchgehend optimiert, um auf wechselnde Wetterbedingungen oder geändertes Nutzerverhalten zu reagieren. Auch wenn am Fühler andere Einstellungen vorgenommen werden, wird hierdurch der hydraulische Abgleich nicht beeinflusst. Mit dem Dynamic Valve™ in Kombination mit einem Danfoss-Fühler in bewährter Qualität lässt sich die Zuverlässigkeit des Systems und die Zufriedenheit der Nutzer steigern.

Die Schwierigkeiten des hydraulischen Abgleiches in der Praxis

In nicht abgeglichenen oder manuell abgeglichenen Systemen entstehen aufgrund einfacher physikalischer Regeln Probleme: Wasser folgt immer dem Weg des geringsten Widerstands, was zu einem schlechten hydraulischen Abgleich führt. Manuelle Abgleichlösungen helfen dabei, einen besseren Abgleich zu erzielen, allerdings nur unter Auslegungsbedingungen bei Volllast. In der Praxis aber läuft ein Heizungssystem meist unter Teillastbedingungen.

Um mit den stetig schwankenden Systembedingungen zurecht zu kommen, wird fälschlicherweise der Pumpendruck zeitweise erhöht. Dies kann zu noch größeren Problemen führen. Eine weitaus effektivere Lösung ist der druckunabhängige Abgleich mit dem Ziel, die eigentliche Herausforderung vollständig in den Griff zu bekommen: die Sicherstellung des Systemdrucks bei allen Lastzuständen.

Seit den 1980er Jahren bietet Danfoss für den hydraulischen Abgleich die ASV-Lösung zur Installation in Strängen an. Durch die Aufnahme des Dynamic Valve™ in die Produktreihe bietet sich eine alternative Lösung für die direkte Installation am Heizkörper.

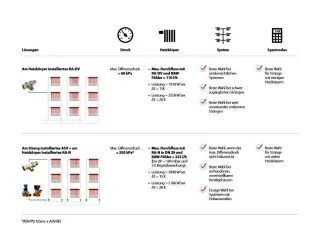

Einsatzempfehlung Strangdifferenzdruckregler - Dynamic Valve™-Ventil

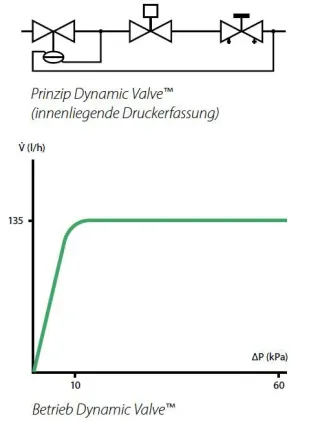

Das Dynamic Valve™ wurde speziell entwickelt, um eine einfache Lösung für Gebäude anzubieten, die über ein Zweirohr-Heizungssystem und eine Pumpenförderhöhe von bis zu 6 Metern (60 kPa = maximal zulässige Differenzdruck über dem Ventil) verfügen. Mit einem Durchflussbereich von maximal 135 l/h ist das Dynamic Valve™ für die meisten Heizkörper einsetzbar.

Danfoss ASVbieten die ideale Lösung für die Installation an Strängen mit Pumpenförderhöhen von über 60 kPa.

Unter praktischen Gesichtspunkten ist das Dynamic Valve™ die ideale Lösung für weit verzweigte Systeme mit unbekannter Hydraulik sowie für schwer zugängliche oder weit voneinander entfernt liegende Vor- und Rücklaufstränge.

In Systemen mit voreinstellbaren Ventilgehäusen ist die ASV-Lösung normalerweise die beste Wahl. Dies trifft auch auf Systeme zu, in denen Heizkörper mit Einbauventilen mit Voreinstellung verbaut sind oder in anderen Situationen, in denen das Dynamic Valve™ aus verschiedenen Gründen nicht eingesetzt werden kann.

Unter wirtschaftlichen Gesichtspunkten ist das Dynamic Valve™ die beste Wahl für Heizungssysteme mit wenigen Heizkörpern pro Strang. Wenn viele Heizkörper an einen Strang angeschlossen sind, empfiehlt sich der Einsatz von Danfoss ASV als die kosteneffektivste Lösung.
