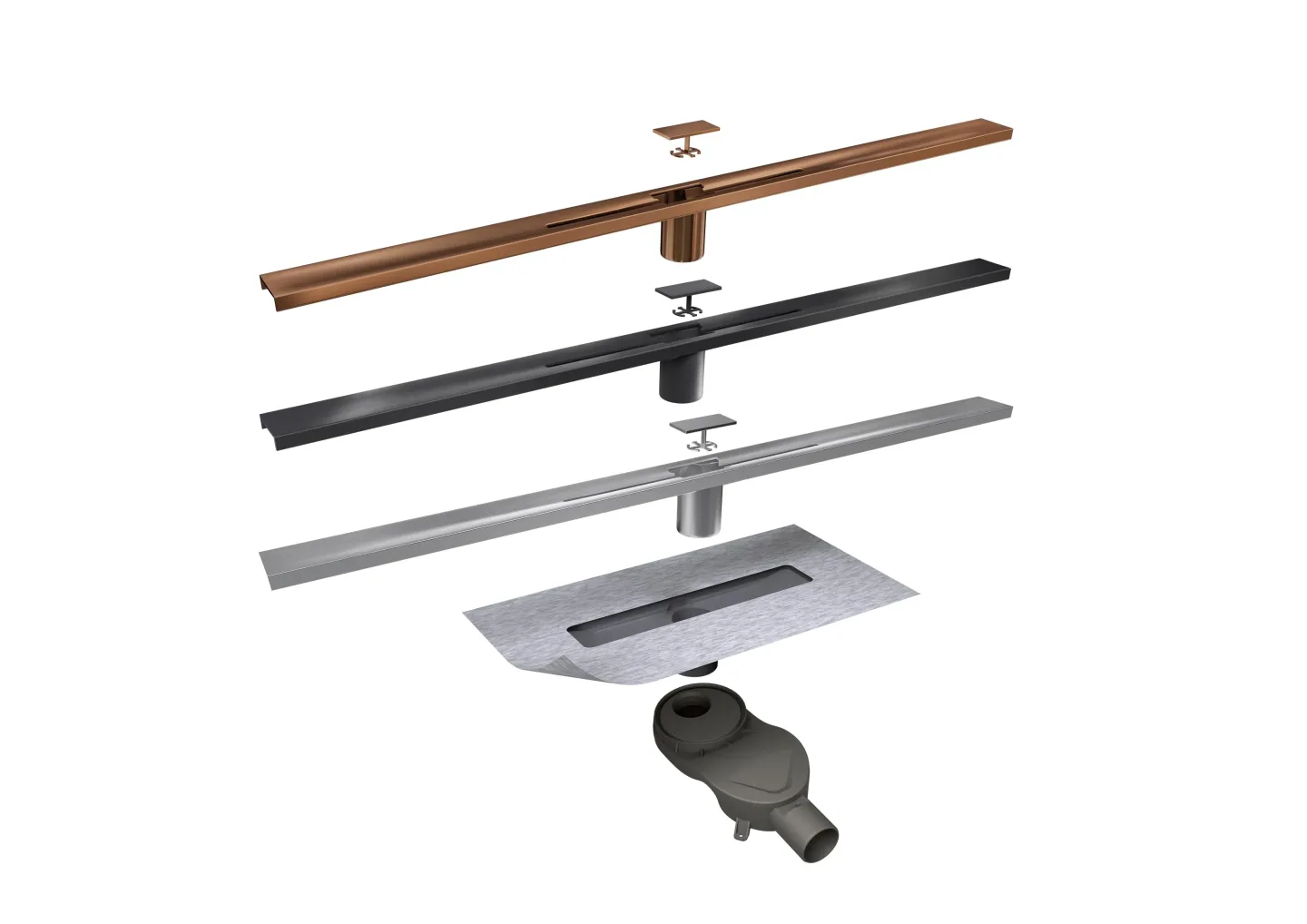

Duschrinnensystem IndorTec® FLEXDRAIN-ID
Das IndorTec® FLEXDRAIN-ID Duschrinnensystem besteht aus gebürstetem Edelstahl für die individuelle und flexible Gestaltung barrierefreier Duschen. Durch das rahmenlose Design ist die Duschrinne individuell ablängbar.
Mit den flexibel wählbaren und verstellbaren Ablauftöpfen und einer ultraflachen Aufbauhöhe ab 20 mm (senkrecht) bzw. 60 mm (waagerecht) ist das System für nahezu jede Einbausituation geeignet. Zudem ermöglichen die am Grundkörper werkseitig angebrachte, thermisch verschweißte Dichtmanschette und die Edelstahlauflage mit rückseitigem Verkrallungsvlies den Einbau direkt an der Wand.
Technische Informationen: Duschrinnensystem IndorTec® FLEXDRAIN-ID
Material: Grundkörper PP, Auflage Edelstahl Werkstoff Nr.1.4301 gebürstet
Grundkörper mit werkseitiger Dichtmanschette, thermisch verschweißt mit 7,5 cm Überstand
Ablängbare Edelstahlauflage mit integriertem Gefälle und rückseitigem Vlies zum einfachen Verkleben (bis zu 400 mm)
Integriertes, herausnehmbares Edelstahl-Haarsieb
3 Längen: 800 mm / 1.000 mm / 1.200 mm
3 Ablauftöpfe – 360° drehbar
Zubehör: Reinigungsbürste und Heber für Abdeckung

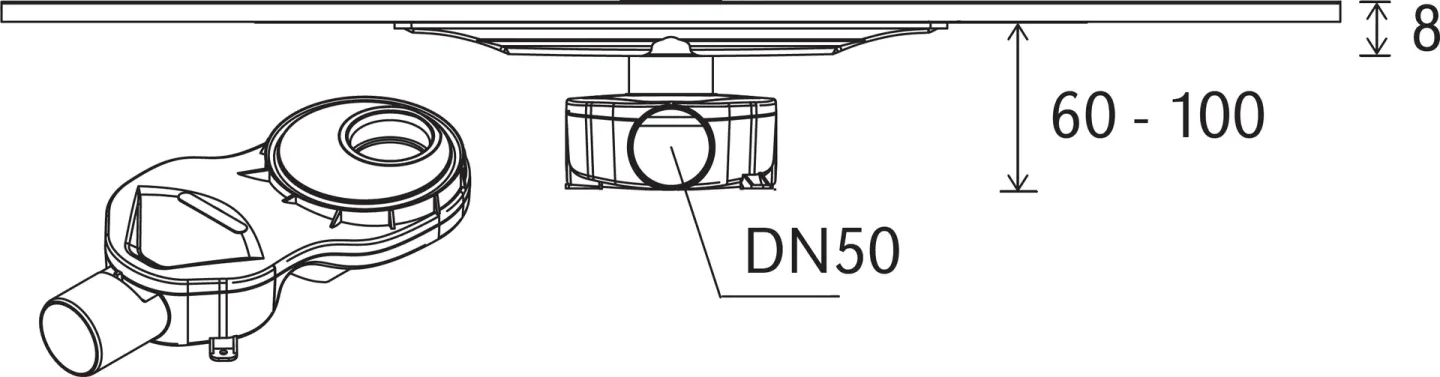

Flacher, waagerechter Ablauf
Aufbauhöhe: | 60 - 100 mm |
Ablaufleistung: | 0,71 l/s |
Sperrwasserhöhe: | 30 mm |
Waagerechter Ablauf
Aufbauhöhe: | 80 - 120 mm |
Ablaufleistung: | 1,05 l/s |
Sperrwasserhöhe: | 50 mm |

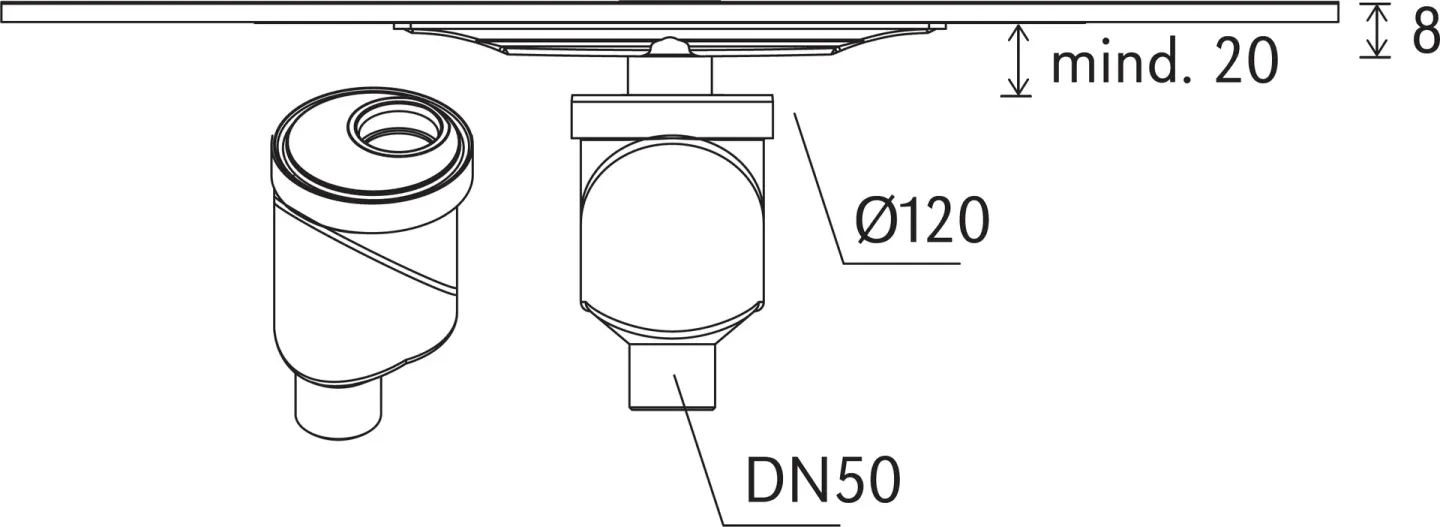

Senkrechter Ablauf
Aufbauhöhe: | ab 20 mm |
Ablaufleistung: | 1,43 l/s |
Sperrwasserhöhe: | 32 mm |

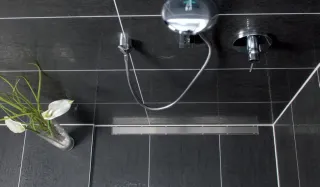

Duschrinnensystem IndorTec® FLEXDRAIN
IndorTec® FLEXDRAIN ist als Duschrinnen-Baukastensystem konzipiert und lässt sich mit verschiedensten Systemkomponenten flexibel kombinieren. Dadurch kann es sowohl im Nass- als auch im Trockenbau eingesetzt und verarbeitet werden. Die werkseitig aufgebrachte Dichtmanschette mit schmalem 11 mm Klebeflansch ermöglicht den universellen Einsatz im Eck- und Wandbereich. Die 2-in-1 Wendeauflage funktioniert als Edelstahl- und als Fliesenmulde. Um die Konstruktion zu entwässern, verfügt das Duschrinnensystem über eine zweite Entwässerungsebene.
Technische Informationen: Duschrinnensystem IndorTec® FLEXDRAIN

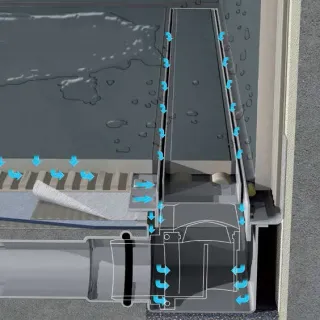

IndorTec® FLEXDRAIN mit waagerechtem Ablauf

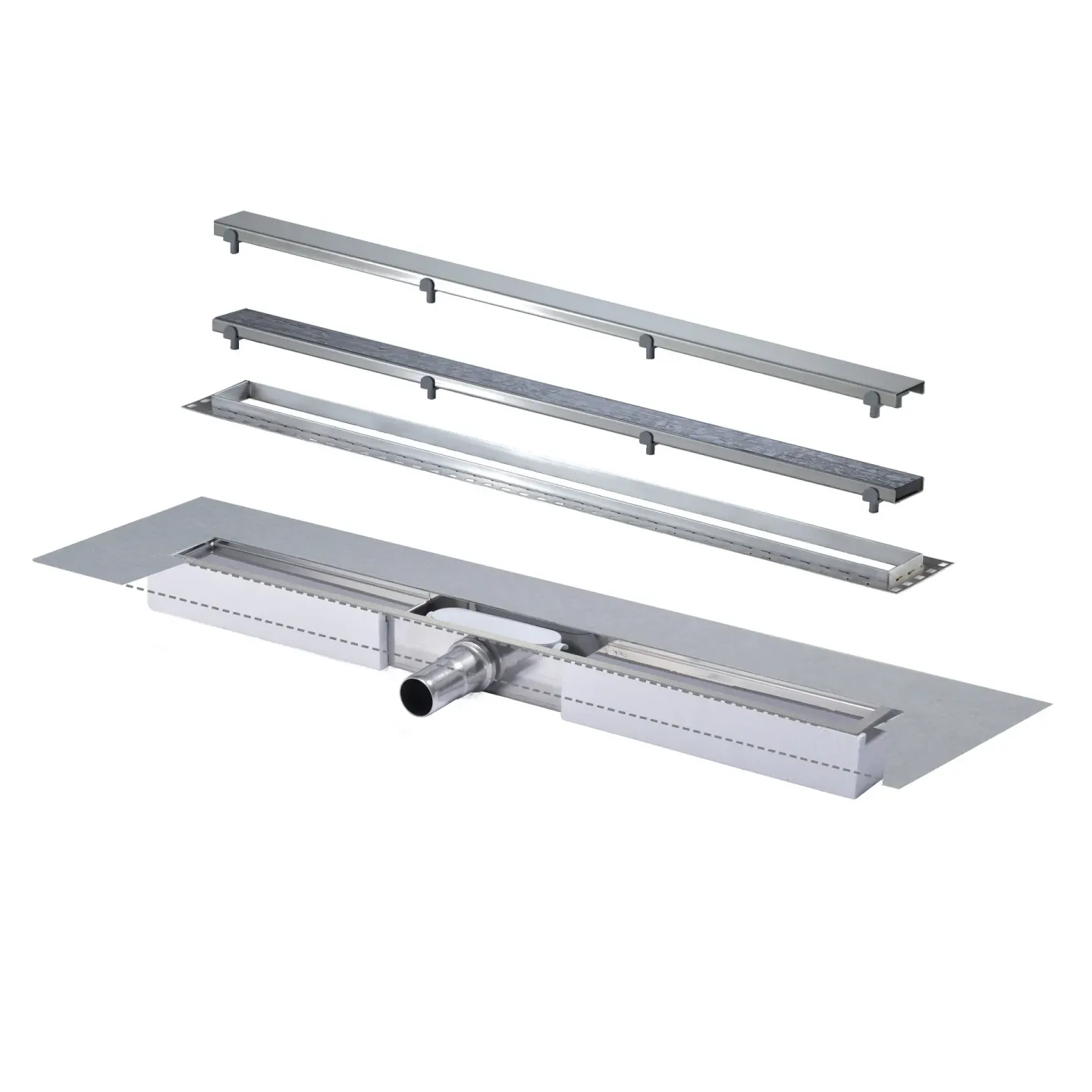

Das Basissystem – bestehend aus Edelstahl-Rinnenkörper, mit Geruchsverschluss, Dichtmanschette und integriertem Fixbauadapter, Drainrahmen und Wendeauflage. Komplett einbaufertig vormontiert. Alle Metallteile aus Edelstahl mit elektropolierter Oberfläche.
Ablaufleistung bei 62 mm: 0,5 l/s (Sperrwasserhöhe = 30 mm)
Ablaufleistung bei 82 mm: 0,6 l/s (Sperrwasserhöhe = 50 mm)
Erhältlich in 3 Standardlängen (750 / 950 / 1.150 mm) und 2 Rahmenhöhen für Keramik (11 mm) und Naturstein (22 mm).
Basissystem Plus
Erweitertes System mit zusätzlicher Lastverteilplatte IndorTec® LP und aufkaschierter Abdichtung zur Überbrückung von Schwachstellen im Estrich bei zu geringer Rohrüberdeckung.
Material: 3 mm Verbundplatte mit aufkaschierter ober-/unterseitiger Abdichtungsmembran aus IndorTec® SEAL.
Schallschutzsystem
Bestehend aus IndorTec® SM Schallschutzmatte zum Einsatz unter Estrich und Duschrinne, sowie IndorTec® LP Lastverteilplatte zur Verwendung auf Estrich. Laut einer Untersuchung des Fraunhofer Instituts übertrifft das Komplettsystem IndorTec® FLEX-DRAIN selbst erhöhte Anforderungen deutlich und erzielt Bestwerte bei der Reduzierung von Geräuschbelastungen.

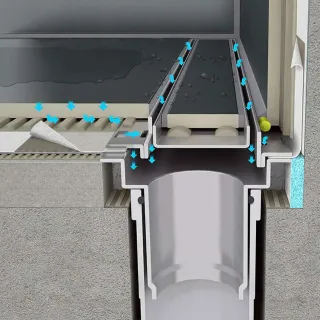

IndorTec® FLEXDRAIN mit senkrechtem Ablauf
Das Basissystem – bestehend aus Edelstahl-Rinnenkörper, mit Geruchsverschluss, Dichtmanschette und integriertem Fixbauadapter, Drainrahmen und Wendeauflage. Komplett einbaufertig vormontiert. Alle Metallteile aus Edelstahl mit elektropolierter Oberfläche
Ablaufleistung bei 28 mm: 1,0 l/s mit Rohrsiphon unter der Geschossdecke (Sperrwasserhöhe = > 50 mm)
Erhältlich in 3 Standardlängen (750 / 950 / 1.150 mm) und 2 Rahmenhöhen für Keramik (11 mm) und Naturstein (22 mm).
Technische Daten IndorTec® FLEXDRAIN | |
Material | Rinnenkörper Edelstahl poliert, Rahmen/Einleger Edelstahl gebürstet |
Länge | 750 mm / 950 mm / 1150 mm Sonderlängen von 250 bis 1.500 mm |
Rahmenhöhen | 11 mm für Fliese und Mosaik 22 mm für Naturstein |
Ablaufleistung (max.) | 0,5 l/s; 0,6 l/s; 1,0 l/s |
Einbauhöhe | waagerechter Anschluss:
senkrechter Ablauf in Rohrsiphon:
|
