Technische Informationen Stöbich Feuerschutzvorhänge

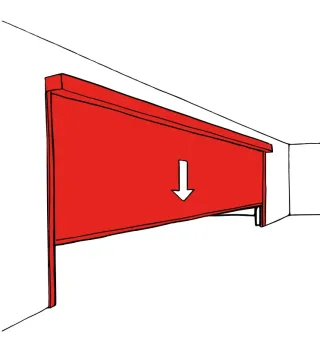

Fibershield®-P
Ideal für den effizienten Feuerschutz bei großen Abmessungen: Der textile Feuerschutzvorhang Fibershield®-P ist in Breiten bis 10 m und Abrolllängen bis 7,6 m zugelassen. Größere Abmessungen sind technisch möglich.
Verschiedene Klassifizierungen lassen sich flexibel über unterschiedliche Gewebearten realisieren. Ein einziges Antriebssystem genügt, um den Vorhang zu bewegen. Standardmäßig ist Fibershield®-P mit dem bewährten „Gravigen“-Antrieb ausgestattet. Dieser kommt beim Schließen ohne Fremdenergien aus. Mit zahlreichen Konstruktionsvarianten bietet Fibershield®-P viel Freiraum für kundenspezifische Lösungen.
Bauart | Textiler Feuerschutzvorhang |
Erreichbare Schutzziele | EI - mit brandlastfreier Zone EI - mit Sprinkler |
Verwendbarkeitsnachweis | allgemeine bauaufsichtliche Zulassung (Z-6.60-2127) |
Gewebe | Heliotex Protex 1100.1 A2 |
Brandlastfreie Zone | Heliotex: EI 30/60/90min 20/30/50 cm Protex: EI 30/60/90min 100/150/200 cm |
Nachweis | Z-6.60-2127 UB III/B-07-010-1 LP-1216.2/02 UB III/08-033 UB III/B-04-045 UB 3.1/ 09-018 UB 3.3/09-202 UU IV/00-39-1 08/32309876 2011-Efectis-R0495 |
Schließrichtung | von oben nach unten |
Feuerwiderstand | E 30 E 60 E 90 E 120 EW 30 EW 60 EW 90 EW 120 klassifiziert nach DIN EN 13501-2 |
Schließzyklen | C2 |
Anwendungsbereiche | Autohäuser • Bahnhöfe • Flughäfen • Einkaufszentren • Medizinische Einrichtungen • Museen • Parkhäuser • Theater • Versammlungs- und Veranstaltungsstätten • Bildungseinrichtungen • Sonderbauten • Öffentliche Gebäude • Messen • Industriehallen • Hotels • Büro- und Verwaltungsgebäude • Garagen |

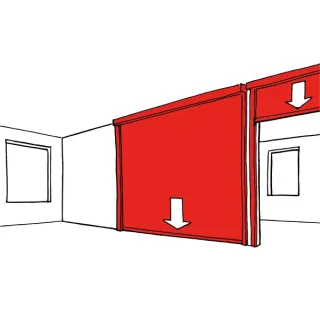

Fibershield®-E
Im Alarmfall selbstschließender nicht wärmedämmender Feuerschutzvorhang in vertikaler Einbaulage und Schließrichtung mit kleinem Wickelgehäuse und Führungsschienen.
Bauart | nicht wärmedämmender Feuerschutzvorhang |
Nachweis | CE Kennzeichnung gemäß EN 16034:2014 in Verbindung mit EN 13241:2003+A2:2016 |
Schließrichtung | von oben nach unten |
Feuerwiderstand | E 30 – EW 90 geprüft nach EN 1634-1:2014+A1:2018 klassifiziert nach EN 13501-2:2016 |
Schließzyklen | C0, C, C1, C2 geprüft nach EN 12605:2000-08 und EN 12604:2017-12 klassifiziert nach EN 13501-2:2016 |
Brandverhalten des Textils | A2-s1, d0; B-s1, d0; E-d2 geprüft nach ISO 1716 und EN 13823 bzw. ISO 11295-2 klassifiziert nach EN 13501-1:2018 |
Umweltbedingungen | nicht berücksichtigt sind besondere Umweltbedingungen (z. B. Luftfeuchtigkeit > 80 %, Umgebungstemperatur < 5 °C und > 45 °C, Windlasten, etc.) |
Sichtbare Oberflächen | verzinkt, RAL - glatt - seidenglänzend - Standardfarbton, NCS - Standardfarbton |
Anwendungsbereiche | Flughäfen • Einkaufszentren • Medizinische Einrichtungen • Museen • Hotels • Messen • Öffentliche Gebäude • Sonderbauten • Bildungseinrichtungen • Autohäuser • Büro- und Verwaltungsgebäude • Theater • Versammlungs- und Veranstaltungsstätten • Bahnhöfe |

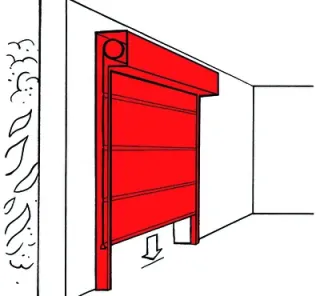

Fibershield®-I
Im Alarmfall selbstschließender, wärmedämmender Feuerschutzabschluss textiler Bauart in vertikaler Einbaulage und Schließrichtung.
Bauart | Wärmedämmender Feuerschutzabschluss textiler Bauweise |
Nachweis | CE Kennzeichnung gemäß EN 16034:2014 in Verbindung mit EN 13241:2003+A2:2016 |
Schließrichtung | von oben nach unten |
Feuerwiderstand | EI1 30 - EI2 120 geprüft nach EN 1634-1:2014-03 klassifiziert nach EN 13501-2:2016 |
Rauchschutz | Sa: für die Fugenlänge 14,5 m für EI1 30 – EI2 120 geprüft nach EN 1634-3:2005-01 in Verbindung mit EN 1363-1:2012-10 klassifiziert nach EN 13501-2:2016 |
Schließzyklen | C, C1, C2 geprüft nach EN 12605:2000-08 klassifiziert nach EN 13501-2:2016 |
Brandverhalten des Textils | B-s1, d0; E-d2 geprüft nach ISO 11925-2 und EN 13823 klassifiziert nach EN 13501-1:2018 |
Umweltbedingungen | Nicht berücksichtigt sind besondere Umweltbedingungen (z. B. Luftfeuchtigkeit > 80 %, Umgebungstemperatur < 5 °C und > 45 °C, Windlasten, etc.) |
Sichtbare Oberflächen | verzinkt RAL, glatt, seidenglänzend, Standardfarbton NCS-Standardfarbton Edelstahl Typ I V2A Werkstoff A-1.4301 (blank) Edelstahl Typ II V2A Werkstoff A-1.4301, K240 (geschliffen) jeweils für die sichtbaren Flächen des Gehäuses und der Führungsschienen |
Anwendungsbereiche | Büro- und Verwaltungsgebäude • Hotels • Messen • Öffentliche Gebäude • Bildungseinrichtungen • Sonderbauten • Theater • Versammlungs- und Veranstaltungsstätten • Medizinische Einrichtungen • Industriegebäude • Einkaufszentren • Flughäfen • Bahnhöfe • Autohäuser |

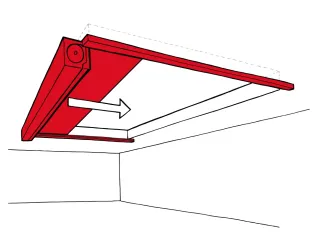

Fibershield®-HC
Im Alarmfall elektromotorisch schließender, raumabschließender bzw. strahlungsreduzierender Feuerschutzabschluss textiler Bauart in horizontaler Einbaulage und Schließrichtung.
Bauart | Strahlungsreduzierender, raumabschließender Feuerschutzabschluss textiler Bauart |
Nachweis | CE Kennzeichnung gemäß hEN 16034 : 2014 in Verbindung mit hEN 13241 : 2003+A2 : 2016 |
Schließrichtung | horizontal |
Feuerwiderstand | E 120 EW 90 geprüft nach EN 1634-1:2014-03 klassifiziert nach EN 13501-2:2016-12 |
Schließzyklen | C, C1 geprüft nach EN 12605:2000-08 klassifiziert nach EN 13501-2:2016-12 |
Dauerhaftigkeit | C1 für 1-teilige Systeme bis zur Größe 5000 x 5000 mm für EW 60 bzw. 6000 x 6500 mm für E 120 und EW 30 C für 2-teilige Systeme bis zur Größe 9400 x 18800 mm für E 120 und EW 60 bzw. 6800 x 4270 mm für EW 90 |
Umweltbedingungen | Im Brandfall ist das Herabfallen zum Beispiel von Deckenteilen im Bereich der Laibung durch geeignete bauseitige Maßnahmen zu verhindern Nicht berücksichtigt sind besondere Umweltbedingungen (zum Bsp.: Luftfeuchtigkeit > 80 %, Umgebungstemperatur < 5 °C und > 45 °C, Windlasten, etc.). |
Anwendungsbereiche | Büro- und Verwaltungsgebäude • Hotels • Industriehallen • Bildungseinrichtungen • Versammlungs- und Veranstaltungsstätten • Sonderbauten • Theater • Museen • Medizinische Einrichtungen • Industriegebäude • Einkaufszentren • Flughäfen • Autohäuser • Bahnhöfe |
Fibershield®-S
Feuerschutz, der um die Ecke geht: Die Grundfläche des Abschlusses kann sowohl rechteckig als auch polygonförmig mit Winkeln zwischen 30° und 150° ausgebildet werden. Trotz Eckenbildung sind keine zusätzlichen Stützelemente erforderlich. Realisieren lassen sich neben einer geschlossenen Polygonform auch offene Systeme, die mit speziellen Führungsschienen am Wandkörper befestigt sind. Eine federnde Abschlussleiste dient dem sauberen Abschluss zur Decke hin. Mithilfe des standardmäßig verbauten Antriebssystems „Gravigen“ lässt sich der Feuerschutzvorhang ohne Fremdenergie schließen. Mit dem Fibershield®-S lassen sich anspruchsvolle Abschottungsgeometrien verwirklichen und gleichzeitig die Anforderungen des Raumabschlusses über 90 Minuten erfüllen.
Bauart | Textiler Feuerschutzvorhang |
Erreichbare Schutzziele | EW 90 EI - mit brandlastfreier Zone EI - mit Sprinkler |
Gewebe | Ecotex 1100 A2 Heliotex |
Brandlastfreie Zone | Protex/Ecotex: EI 30/60/90min 100/150/200 cm Heliotex: EI 30/60/90min 20/30/50 cm |
Nachweis | IBS 08062416 |
Schließrichtung | von oben nach unten |
Feuerwiderstand | E 30 E 60 E 90 E 120 EW 30 EW 60 EW 90 EW 120 klassifiziert nach DIN EN 13501-2 |
Schließzyklen | C1 |
Anwendungsbereiche | Automobilfabriken • Büro- und Verwaltungsgebäude • Hotels • Messen • Bildungseinrichtungen • Versammlungs- und Veranstaltungsstätten • Theater • Museen • Medizinische Einrichtungen • Einkaufszentren • Industriegebäude • Flughäfen • Bahnhöfe • Autohäuser |

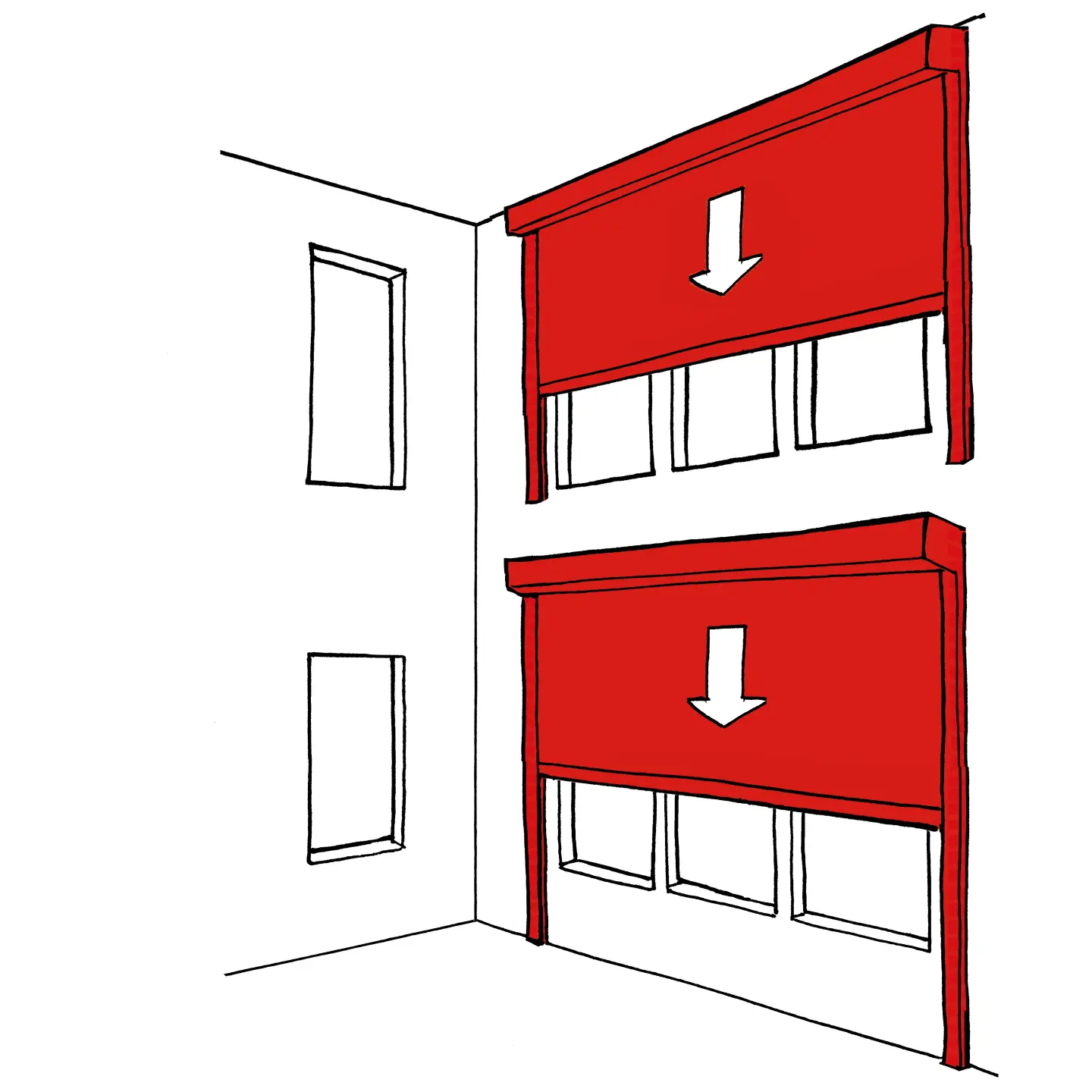

Fibershield®-F
Textiler Feuerschutzvorhang für Fassadenöffnungen zum Einbau im Außenbereich.
Langfristig effizienter Feuerschutz auch unter Witterungseinflüssen: Fibershield-F® besteht aus bewährten Komponenten für den Außenbereich und bietet viele Möglichkeiten beim Anbau an unterschiedlichste Fassaden (mit oder ohne Wärmedämmung, mit brennbarer oder nicht brennbarer Isolierung). Antrieb und Führungsschienen werden abhängig von der Umgebungstemperatur beheizt, um beim Antrieb die Gravity-fail-safe-Funktion bei niedrigen Temperaturen sicherzustellen sowie das Vereisen der seitlichen Führungsschienen zu verhindern.
Bauart | Textiler Feuerschutzvorhang |
Erreichbare Schutzziele | EW 90 EI - mit brandlastfreier Zone |
Gewebe | Protex 1100 2S Heliotex |
Brandlastfreie Zone | Protex/Ecotex: EI 30/60/90min 100/150/200 cm Heliotex: EI 30/60/90min 20/30/50 cm |
Nachweis | GU IV/97-73 UB III/B-08-012 B 15045 UB III/B-05-006-A1 |
Schließrichtung | von oben nach unten |
Feuerwiderstand | E 30 E 60 E 90 E 120 EW 30 EW 60 |
Schließzyklen | C2 |
Machbare Größe | (F) Gewebeabhängig Protex: 5 x 6 m / 6 x 7 m (B x H) (F) Gewebeabhängig Heliotex: 5 x 2 m / 5 x 6 m (B x H) |
Führungsart | Führungsschienen |
Lagerung | feste Lagerung |
Wiederöffnung | Gravity-Fail-Safe selbstschließend |
Anwendungsbereiche | Büro- und Verwaltungsgebäude • Hotels • Messen • Öffentliche Gebäude • Sonderbauten • Bildungseinrichtungen • Autohäuser • Bahnhöfe • Einkaufszentren • Medizinische Einrichtungen • Museen • Theater • Versammlungs- und Veranstaltungsstätten |
