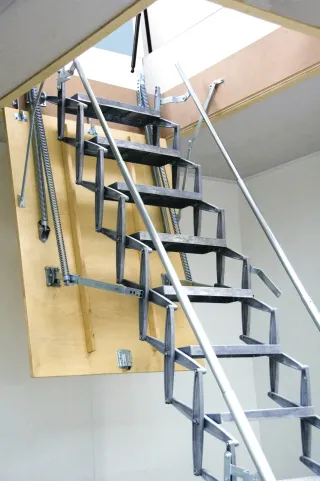

Gorter® Scherentreppen
Eine komplette Scherentreppe besteht aus einem Einbaukasten mit einem Unterdeckel aus Holz. Der Handlauf wird mitgeliefert und während der bauseitigen Montage befestigt.
Die Scherentreppe ist auf den Deckel montiert und aus Aluminium-Druckguss. Zum Lieferumfang gehört eine Bedienungsstange.
Höchsten Bedienkomfort durch eine drahtlose Funkfernbedienung bietet die elektrische Scherentreppe von Gorter®.
Scherentreppen werden für eine Standardraumhöhe von 3 Meter geliefert. Bei kürzeren Ausführungen erfolgt werkseitig eine Anpassung. Optional können Scherentreppen auch im Bereich zwischen Decke und Dach verlängert werden (außer S+, Large Elektrisch, EI60, Large-H und XL-H).
Funktionsprinzip Scherentreppe
Aus der Serie Gorter® Leitern und Treppen für Dachausstiege von Gorter Deutschland
Funktionsprinzip Scherentreppe
Belastbarkeit
Durch die Konstruktion und eingesetzten Materialien wird eine hohe Stabilität und Belastbarkeit erreicht. Die Belastbarkeit ist bis 150 kg geprüft.
Besonderheiten
Leichte Bedienung.
Max. zu erbringender Kraftaufwand bei Bedienung 3 kg
Nachstellbare rutschfeste Tritte
Handlauf links und rechts montierbar
Vorbereitet zur Arretierung mit einem Vorhängeschloss
Baumuster geprüft: TÜV NORD - Zertifikat nach EN 14975
Mehr Bedienkomfort durch elektrischen Antrieb
Die elektrische Scherentreppe von Gorter verfügt über einen leistungsstarken Motor. Das System wird serienmäßig mit einer Steuerungseinheit und einer drahtlosen Funkfernbedienung geliefert.
Die elektrische Variante gibt es für die Baugröße Large (700 x 1200 mm).
Technische Details
Typ | Abmessungen | Lieferprogramm und Technische Details |
S+ | Raumhöhe bis 3000 mm Rohbaumaß Einbaukasten BxLxH: 700 x 1000 x 320 mm Ausklappraum bei max. Raumhöhe: 500 mm | |
Large | Raumhöhe bis 3000 mm Option Large-H bis 3500 mm Rohbaumaß Einbaukasten BxLxH: 700 x 1200 x 250 mm Ausklappraum bei max. Raumhöhe 3000 mm: 700 mm bei max. Raumhöhe 3500 mm: 950 mm | |
Large Elektrisch | Raumhöhe bis 3000 mm Option Large-H bis 3500 mm Rohbaumaß Einbaukasten BxLxH: 700 x 1200 x 250 mm Ausklappraum bei max. Raumhöhe 3000 mm: 700 mm bei max. Raumhöhe 3500 mm: 950 mm | |
Large EI-60, hochfeuerbeständig | Raumhöhe bis 3000 mm Option Large-H bis 3500 mm Rohbaumaß Einbaukasten BxLxH: 700 x 1200 x 250 mm Ausklappraum bei max. Raumhöhe 3000 mm: 700 mm bei max. Raumhöhe 3500 mm: 950 mm | |
XL | Raumhöhe bis 3000 mm Option XL-H bis 3500 mm Rohbaumaß Einbaukasten BxLxH: 1000 x 1300 x 250 mm Ausklappraum bei max. Raumhöhe 3000 mm: 600 mm bei max. Raumhöhe 3500 mm: 850 mm | |
Verlängerung für Large und XL | je nach Trittanzahl |

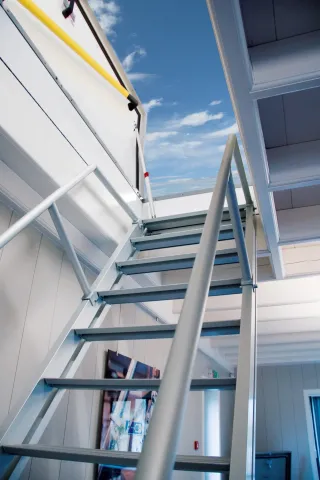

Gorter® Geschosstreppen
Die Gorter-Treppen wurden für die sichere Verwendung in Kombination mit einem Gorter-Dachausstieg entwickelt. Sie eignen sich für die Einsatzbereiche, in denen die Nutzung normaler Treppen erlaubt ist.
Varianten
Typ GS50 – für Geschosshöhen von 2500 mm bis 3000 (50° bis 66°)
Typ GS55 – für Geschosshöhen von 3000 mm bis 3370 (55° bis 65°)
Geprüfte Sicherheit
Die soliden Handläufe sorgen jederzeit für einen sicheren Halt während des Auf- und Abstiegs der Treppe. Zudem sind die Stufen mit einem rutschfesten Profil versehen.
Die feste Treppe GS55 (Niederländisches Patent Nr. 2007133) wurde vom TÜV NORD gemäß EN-ISO 14122-3:2002 zertifiziert.
Das TÜV NORD-Zertifikat kann in Übereinstimmung mit der Arbeitsschutzgesetzgebung (Arbo) als Nachweisdokument zur verbindlichen Risikoinventarisierung und Bewertung (Risico Inventarisatie en Evaluatie - RIE) verwendet werden.
Einsatzbereiche
Die Geschosstreppen von Gorter wurden für die Kombination mit einem Gorter-Dachausstieg (RHT) oder einem verglasten Dachausstieg (RHTG) entwickelt.
Folgenden Dachausstiegskombinationen sind möglich:
Die Geschosstreppe GS50 kann kombiniert werden mit den Dachausstiegen:
RHT
1000 x 1500 mm
1000 x 2000 mm
1000 x 2500 mm
1000 x 3000 mm
RHTG
1000 x 1500 mm
1000 x 2000 mm
900 x 2400 mm
900 x 3000 mm
Die Geschosstreppe GS55 kann kombiniert werden mit den Dachausstiegen:
RHT
1000 x 2000 mm
1000 x 2500 mm
1000 x 3000 mm
RHTG
900 x 2400 mm
900 x 3000 mm
Alle GS55-Kombinationen mit dem Gorter-Dachausstieg sind vollständig nach EN-ISO 14122-3:2002 TÜV NORD-zertifiziert. Die feste Teppe von Gorter kann auch separat als Geschosstreppe oder Kellertreppe eingesetzt werden. Damit die Treppe dem TÜV NORD-Zertifikat entspricht, wird bei Anwendung ohne Dachausstieg eine anderer Handlauf geliefert.
Technische Details
Typ GS 55 TÜV NORD-zertifiziert nach EN-ISO-14122, "Baumuster geprüft"
GS 50 für Raumhöhe 2500 - 3000 mm, GS 55 für Raumhöhe 3000 - 3370 mm
Anpassung durch Neigungsverstellung.
Neigung verstellbar von 55° - 65° (GS55) oder 50° - 66°(GS50)
Automatische horizontale Einstellung der Stufen
Komplett vormontiert, zur bauseitigen Montage
Konstruktion aus Aluminium, Stufen mit Anti-Rutsch-Profilierung
Zubehör:
Befestigungsbügel
2 Handläufe, komplett mit Ständern
Typ | Lieferprogramm und Technische Details |
GS55 / GS50 |
Gorter® Anlegeleitern / Ausschubleitern
Gorter® Anlegeleitern bzw. Ausschubleitern sind sicher und leicht bedienbar.
Konstruktion und Werkstoffe gewährleisten eine hohe Stabilität und eine lange Lebensdauer.
Alle Gorter®-Produkte sind durch ein unabhängiges Prüfinstitut auf Sicherheit und Funktion nach internationalen Normen geprüft und zugelassen.
Die Anlegeleitern werden mit oben montierten Aufhängebügel geliefert.
Aus der Serie Gorter® Leitern und Treppen für Dachausstiege von Gorter Deutschland
Die Anlegeleitern werden mit oben montierten Aufhängebügel geliefert.
Technische Details
3 Typen zur Auswahl:
Typ EL (einfach), Typ OL2 (zweifach), Typ OL3 (dreifach)
Werkstoff: Aluminium, nach EN 131
max. Raumhöhe: 7.395 mm
Breite: 360 bis 490 mm (typabhängig)
Trittabstand: 250 mm
Zubehör:
2 vormontierte Haken,
Tritt mit Konsolen
2 Aufhängebügel
Vorhängeschlossvorbereitung
Typ | Lieferprogramm und Technische Details |
EL, OL2, OL3 |
Die fest eingebaute Sicherheitsleiter kann mit oder ohne Käfig geliefert werden.
Aus der Serie Gorter® Leitern und Treppen für Dachausstiege von Gorter Deutschland
Die fest eingebaute Sicherheitsleiter kann mit oder ohne Käfig geliefert werden.
Feste vertikale Leitern
Die fest eingebauten Leitern Typ: Gorter® entsprechen EN-ISO 14122-4.
vertikale Leiter mit oder ohne Aluminiumkäfig
Die Leiter ist ausgestattet mit vormontierten Wandbügel (Abstand Wand - Leiter 200 mm )
Option: Bügel für andere Wandabstände
Option: mit Fußplatte
Option: mit Fußplatte und verstärktem Pfosten (kein Wandbügel erforderlich )
Für unterschiedliche Höhen lieferbar
Leiterbreite (Standard): 452 mm
Käfigbreite (Standard): 700 mm (innen)
Trittabstand: 300 mm
Typ | Lieferprogramm und Technische Details |
Vertikale Leiter |
