INTEGRA-pw Parkhaustechnik
Das System absorbiert bei Fahrzeugkollisionen die Energie durch dynamische Deformation, minimiert so den Schaden am PKW und schützt weitestgehend Fahrzeuginsassen vor Aufprallverletzungen.
Zertifizierte Sicherheit
Geprüfte Sicherheit durch Konformität mit allen europäischen Bauordnungen, sowie eine bauaufsichtliche Zulassung des Deutschen Instituts für Bautechnik (Z-14.7-882).
Kosteneffizienz
reduzierter Materialverbrauch
Flexibles Design
Integration von Fassadenelementen möglich
Expertise
Die projekt w-Konstrukteure bieten Lösungen für Beton-, Stahl- oder Holzkonstruktionen

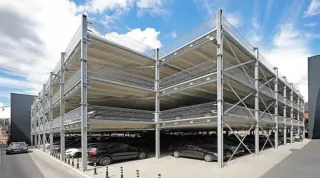

INTEGRA-pw vereint Personenabsturzsicherung und PKW-Anprallschutz in einer Systemlösung. Ein herkömmlicher Schutz wie beispielsweise eine Leitplanke ist somit nicht mehr notwendig.
Produktspezifische Eigenschaften
Hoher Lüftungsquerschnitt
Hohe Lichtdurchlässigkeit
Kein Leitereffekt
Verschließung: geeignet zur Absicherung über gesamte Geschosshöhen als Schutz vor Vandalismus sowie Prävention vor Suizid

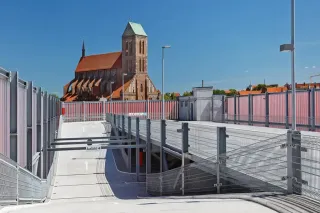

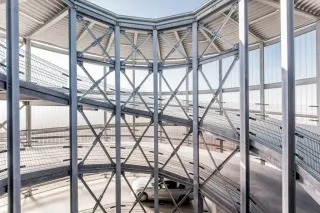

Gefälle- und Rampenbereich: anpassbar für verschiedene Neigungsgrade
Fassaden Integration: als Befestigungsmöglichkeit geeignet
Die Elemente werden werkseitig nach Kunden- und Objektanforderungen hergestellt und sind gemäß DIN EN ISO 1461 feuerverzinkt. Eine Kunststoffpulverbeschichtung bietet darüber hinaus weitere farbliche Gestaltungsvarianten.
Modulares System
Das modulare System setzt sich aus der Stahl-Gittermatte und verschiedenen Befestigungssets zusammen. Die Anzahl der Befestigungssets spielt eine bedeutende Rolle für die Lastabtragung. So wird INTEGRA-pw exakt auf die erforderlichen Anforderungen konfiguriert. Ausschlaggebend dafür sind primär die Lastanforderungen.
In Europa gibt es verschiedene Lastenkategorien für Personen und Fahrzeuglasten, wie auch unterschiedliche Normen für den Fahrzeuganprall.
Darüber hinaus gilt es im Vorfeld noch weitere Anforderungen zu bestimmen, die sich beispielsweise aus der individuellen Gebäudeausführung oder der gewünschten Leistungsgrenze ergeben:
Lichtes Maß zwischen den Stützen
Max. Absturzhöhe und somit Höhe der Absturzsicherung
Oberfläche (verzinkt oder pulverbeschichtet)
Vormontage im Werk / Montage auf der Baustelle
Zubehör gewünscht, Handlauf und/ oder Blendschutz
Baurechtliche Anforderung der Brüstungshöhe
Wie auch bei den Stahl-Gittermatten werden die Befestigungssets entsprechend den Anforderungen der jeweilig geltenden Norm gewählt und unterscheiden sich in ihrer Funktionsweise und Anzahl.
Stahl-Gittermatten und Befestigungssets
Die Systemhöhen der Stahl-Gittermatten orientieren sich an normativen Anforderungen der nationalen Landesbauordnungen sowie internationalen Bauordnungen und betragen 943 mm bzw. 1143 mm. Der im Produktionsprozess verwendete Stahldraht erfüllt die höchsten Qualitätsstandards (zertifiziert nach DIN 1090).

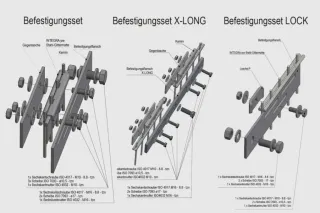

Befestigungssets
Durch die unterschiedlichen Kombinationsmöglichkeiten der Komponenten Stahl-Gittermatte und Befestigungssets ergeben sich individuelle Varianten für fast jede Anforderung.
Systemprodukte für die unterschiedlichen Lastanforderungen

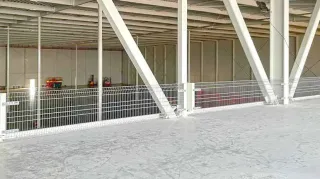

INTEGRA-pw 0.1
Lastanforderung: Personenlasten bis 1,0 kN/m gem. DIN EN 1991-1-1

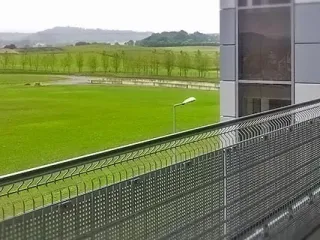

Einsatzbereich: Absturzsicherung für Personen in Gebäuden, Mezzaninen,Verbindungsbrücken zwischen Gebäuden und überall dort, wo Personenverkehrgegen Abstur gesichert werden muss
Brüstungssicherung für Personenlasten bis 100 kg
Stützenfreie Spannweiten bis 5506 mm
INTEGRA-pw 2.5
Lastanforderung: Personenlasten bis 1,0 kN/m gem. DIN EN 1991-1-1
Fahrzeuglasten bis 2,5 t gem. EN 1991-1-1, Anhang B bzw. EN 1991-1-7, Anhang C

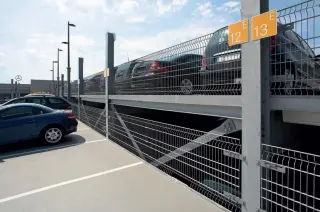

Einsatzbereich: Parkgebäude
Absturzsicherung für Personen und PKW bis 2,5 t Gesamtgewicht
Stützenfreie Spannweiten bis 5506 mm

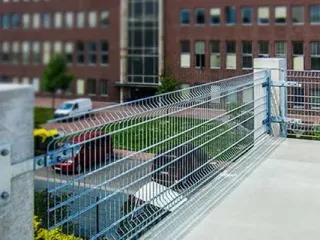

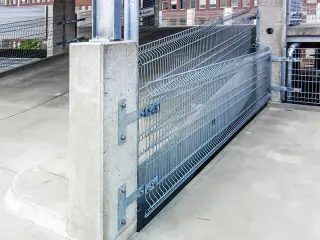

INTEGRA-pw 3.0 – Eckernförde, Parkhaus Noorstraße
Aus der Serie INTEGRA-pw Die modulare Absturzsicherung im Parkraum von projekt w Systeme aus Stahl
INTEGRA-pw 3.0 – Eckernförde, Parkhaus Noorstraße
INTEGRA-pw 3.0
Lastanforderung: Personenlasten bis 1,0 kN/m gem. DIN EN 1991-1-1/NA
Fahrzeuglasten bis 3,0 t gem. DIN EN 1991-1-7/NA
Allgemeine bauaufsichtliche Zulassung Nr. Z-14.7-882
Einsatzbereich: Parkgebäude
Absturzsicherung für Personen und PKW bis 3,0 t Gesamtgewicht
Stützenfreie Spannweiten bis 5506 mm

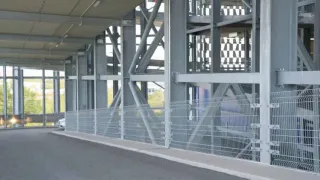

INTEGRA-pw 3.5 – Parkhaus Möbelhaus
Aus der Serie INTEGRA-pw Die modulare Absturzsicherung im Parkraum von projekt w Systeme aus Stahl
INTEGRA-pw 3.5 – Parkhaus Möbelhaus
INTEGRA-pw 3.5
Lastanforderung: Personenlasten bis 1,0 kN/m gem. DIN EN 1991-1-1/NA
Fahrzeuglasten bis 3,5 t gem. EN 1991-1-1, Anhang B bzw. EN 1991-1-7, Anhang C
Allgemeine bauaufsichtliche Zulassung Nr. Z-14.7-882
Einsatzbereich: Parkgebäude
Absturzsicherung für Personen und PKW und Transporter bis 3,5 t Gesamtgewicht
Stützenfreie Spannweiten bis 5506 mm

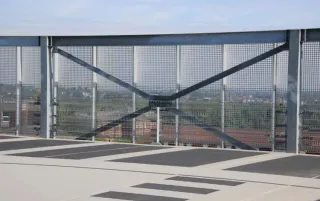

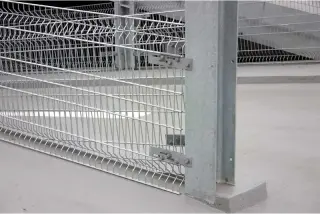

INTEGRA-pw X-LONG - Birmingham, MSCP City Hospital
Aus der Serie INTEGRA-pw Die modulare Absturzsicherung im Parkraum von projekt w Systeme aus Stahl
INTEGRA-pw X-LONG - Birmingham, MSCP City Hospital
INTEGRA-pw X-LONG
Lastanforderung: Personenlasten bis 1,0 kN/m ggem. EN 1991-1-1
Fahrzeuglasten bis 2,5 t gem. EN 1991-1-1, Anhang B bzw. EN 1991-1-7, Anhang C
Einsatzbereich: Parkgebäude
Absturzsicherung für Personen und Pkw bis 2,5 t Gesamtgewicht
Stützenfreie Spannweiten bis 5506 mm
2 Mattenkörper mit zusätzlicher Stahlstütze (Winkel mit Fußplatte)
Optik wie INTEGRA-pw 3.5, jedoch geringere Lastaufnahme, aber größere Stützweite

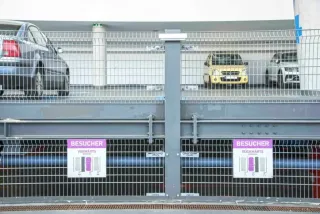

INTEGRA-pw LOCK
Keine Lastanforderung

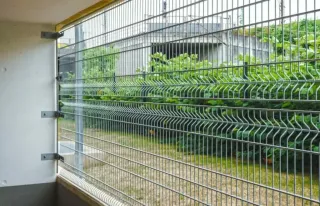

Einsatzbereich: Parkgebäude zur Verschließung vollständiger Geschosshöhen
Schutz gegen Vandalismus
Basis für verschiedene Fassaden
Stützenfreie Spannweiten bis 5506 mm
Technische Daten
Allgemeine bauaufsichtliche Zulassung
Zulassungsnummer: Z-14.7-882
Werkstoff
Stahl S235 mit verschweißten Verbindungspunkten
Maschenweite
50 x 100/200 mm
Befestigung

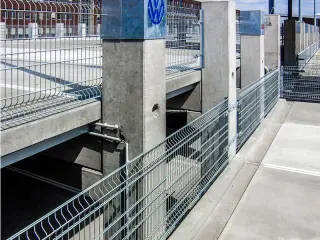

Systembefestigungen zur Schraubmontage dienen der Lastableitung in die bauseitige, gemäß statischen Erfordernissen dimensionierten Stahl-/ Stahlbetonkonstruktion. Die Befestigungen verfügen über Ausgleichsmöglichkeiten der üblichen Toleranzen am Bau.

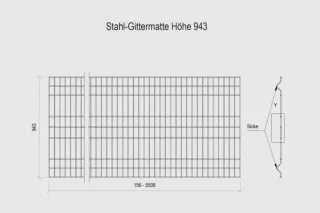

Abmessungen INTEGRA-pw 943
Maximale Breite: 5.500 mm,
Zuschnitte erfolgen im Raster von 50 mm
Einbauhöhe: 1.000 mm

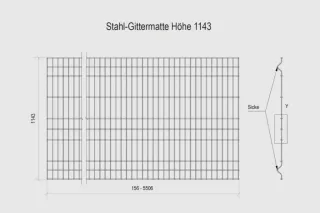

Abmessungen INTEGRA-pw 1143
Für Absturzhöhen > 12.000 mm
Maximale Breite: 5.500 mm
Zuschnitte erfolgen im Raster von 50 mm
Einbauhöhe: 1.173 mm
Oberfläche
Feuerverzinkt gemäß EN ISO 1461, optional zusätzlich kunststoff-pulverbeschichtet
