Übersicht

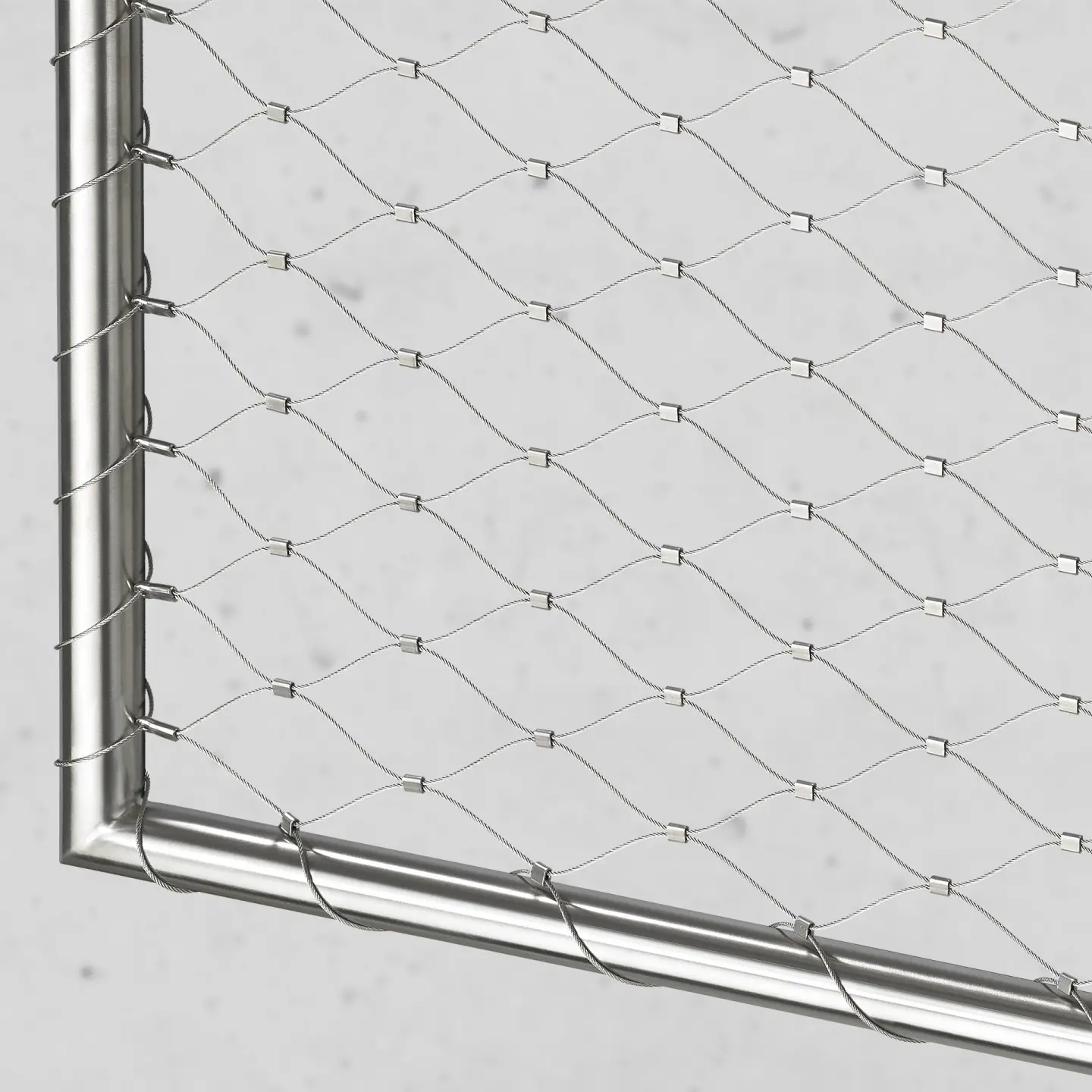

Frames - individuell gefertigte Webnetrahmen mit Bespannung
Die Edelstahl-Rahmen werden auf die vorgegebenen Abmessungen gefertigt und mit Webnet bespannt.
Aus der Serie Jakob Frames - Webnet-Rahmen für Geländer, Absperrungen, Sicherungen von Jakob Rope Systems
Die Edelstahl-Rahmen werden auf die vorgegebenen Abmessungen gefertigt und mit Webnet bespannt.
Webnet-Rahmen werden individuell für jedes Objekt gefertigt und ermöglichen flexible Lösungen für vielseitige Architekturanforderungen. Webnet-Rahmen als Teil des montagefreundlichen Seilstrukturprogrammes von Jakob bieten zeitloses Design, Transparenz und Sicherheit. Die Rahmen werden in den vorgegebenen Abmessungen gefertigt und mit Webnet bespannt.
Alle Komponenten bestehen aus hochwertigem und besonders korrosionsbeständigem Edelstahl (Werkstoff-Nr. 1.4401 X5CrNiMo17-12-2, AISI 316 nach DIN EN 10088-3).
Architekten und Bauherren profitieren von dem großen Erfahrungsschatz durch weltweit erfolgreich realisierte Projekte.
Webnet-Rahmen eignen sich dank der Edelstahlausführung für Innen- und Außenanwendungen. Die Edelstahl-Netze bieten zertifizierte Sicherheit. Das Webnet ist witterungsbeständig, enorm strapazierfähig und pflegeleicht. Die Maschenweite und die Belastbarkeit der Netzstruktur lassen sich durch die Auswahl verschiedener Seildurchmesser flexibel den jeweiligen Bedürfnissen anpassen.
Frames Pluspunkte:
Bestes Preisleistungs-Verhältnis
Kleinstmengen und individuelle Abmessungen sind ohne Preisaufschläge realiserbar
Geringer Montageaufwand durch passgenaue Vorfertigung
Alterungsbeständig durch hohe Verarbeitungsqualität
Wartungsfrei durch hochwertige Werkstoffe
Jakob Frames Webnet-Rahmen sind zugelassen nach DIBT (Zertifizierungsnummer Z-14.7–557)
Jakob Projektservice
Jakob bietet im Bereich Projektplanung und Realisierung weitreichende Unterstützung. Geliefert werden auch einzelne Webnet-Rahmen, die Abmessungen sind immer individuell. Komplexe Geometrien sind möglich. Webnet-Rahmen werden laufend in vielen Einsatzmöglichkeiten geprüft, zum Beispiel bei Stoßbeanspruchungen, mittels Pendelschlagversuchen in Anlehnung an die EN 12600:2002.
Webnet-Rahmenformen, Webnet-Varianten
Abmessungen
Länge min. / max. | Länge max. mit Stützstab | Höhe min./max. | |

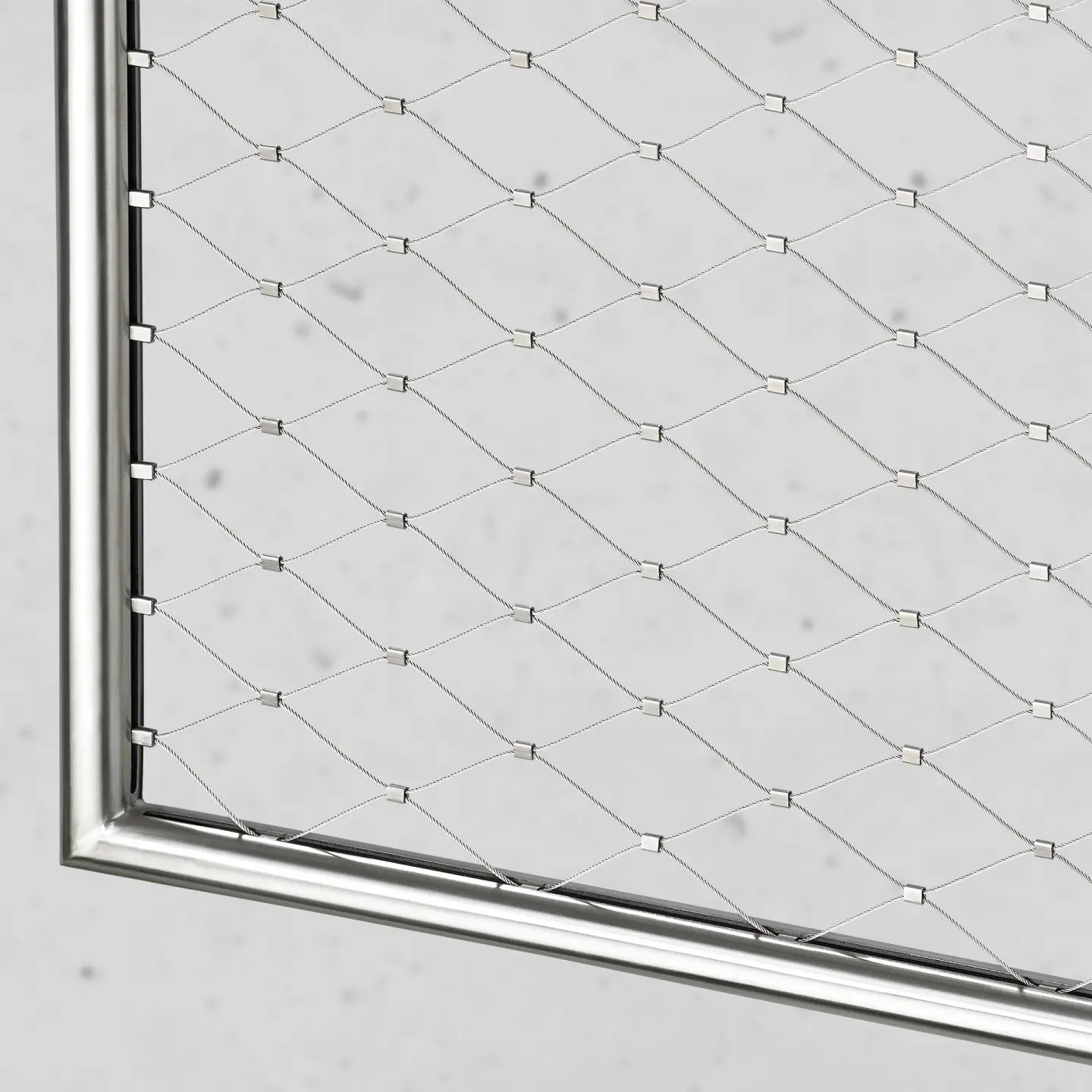

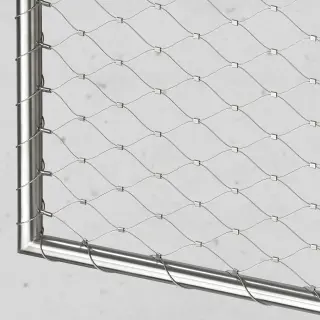

CLASSIC Ø 17,2 mm | 135 / 800 mm | 1600 mm | 105 / 1000 mm |
CLASSIC Ø 26,9 mm | 154 / 1200 mm | 2500 mm | 125 / 1000 mm |
INVISS–R Ø 26,9 mm | 154 / 1200 mm | 2500 mm | 125 / 1000 mm |

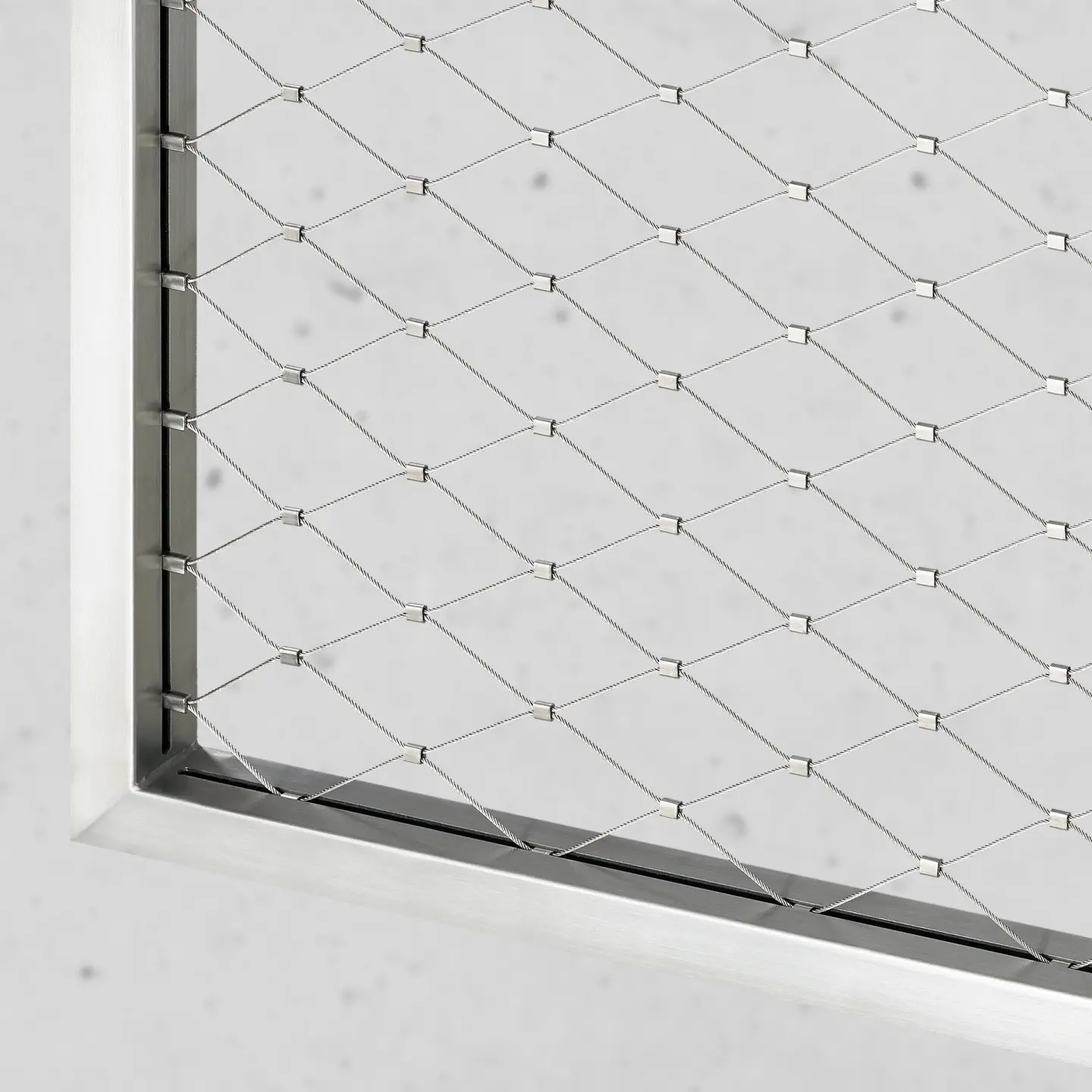

INVISS–C 20 x 20 mm | 135 / 800 mm | 1600 mm | 105 / 1000 mm |
INVISS–C 30 x 30 mm | 160 / 1200 mm | 2500 mm | 125 / 1000 mm |

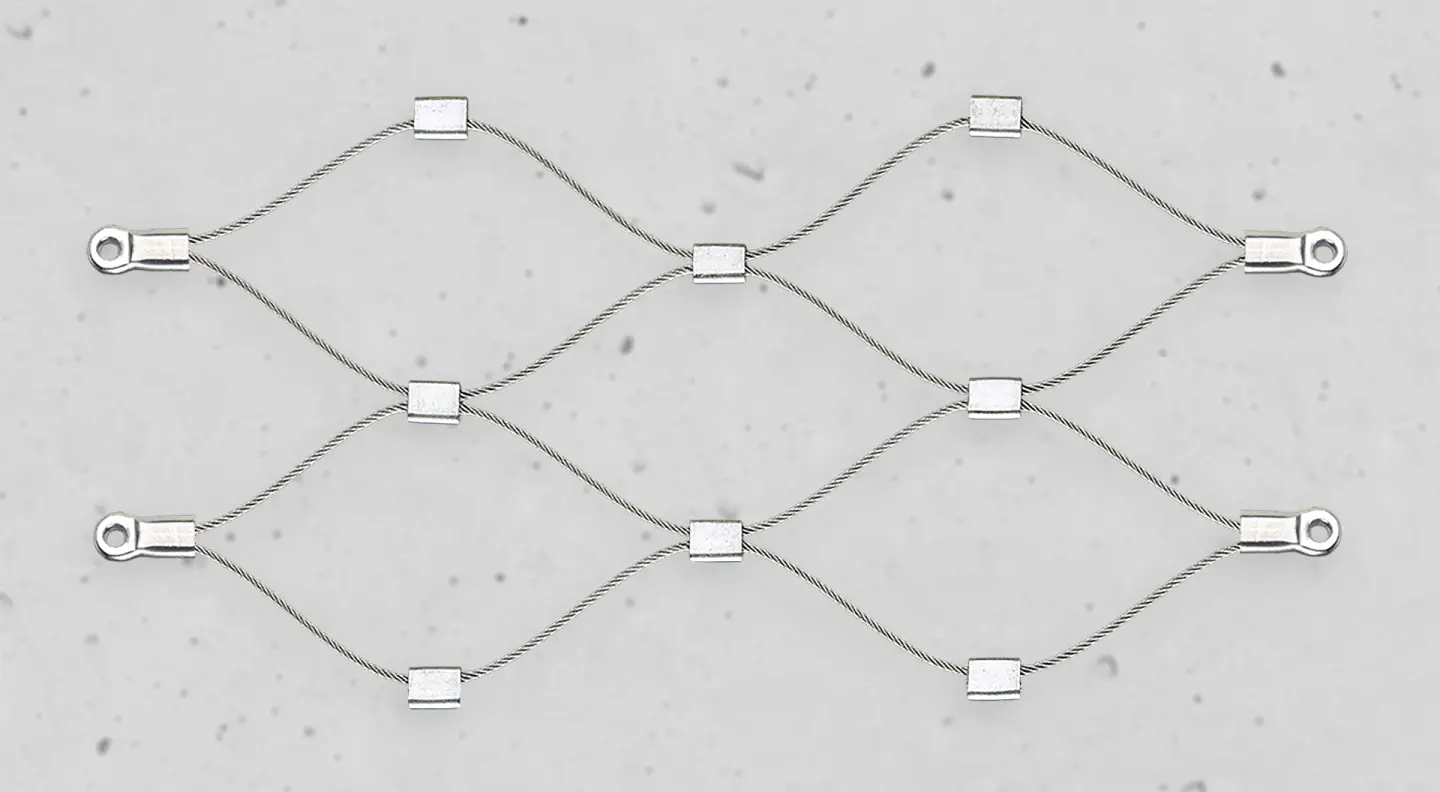

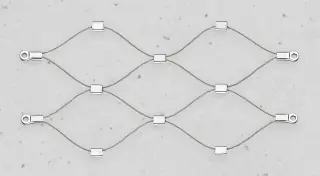

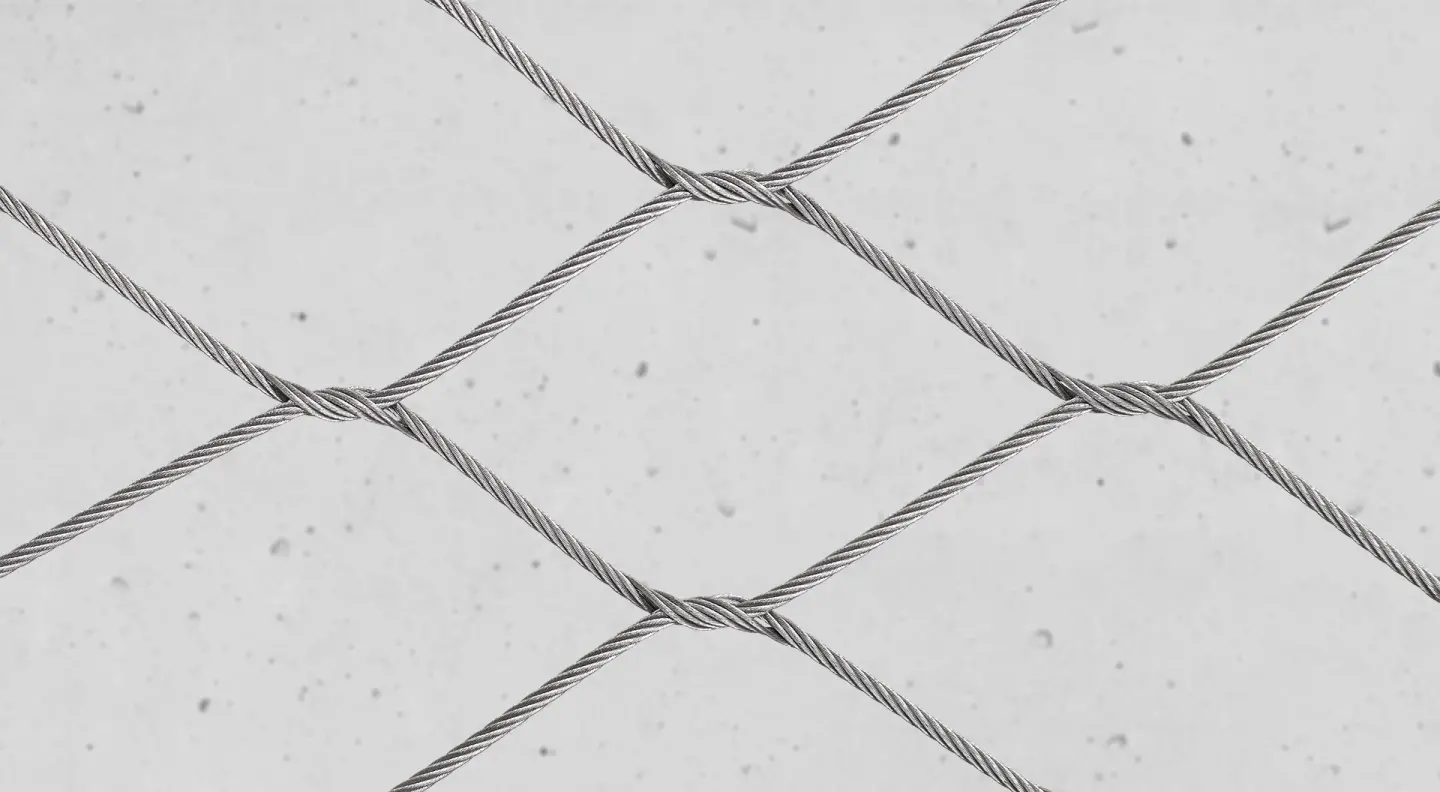

Webnet-Seil: Ø 1,5 mm, Ø 2 mm, Ø 3 mm

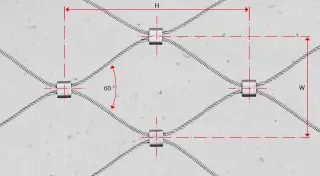

Die Maschenweite und die Belastbarkeit der Netzstruktur lassen sich durch die Auswahl verschiedener Seildurchmesser flexibel den jeweiligen Bedürfnissen anpassen.
Beispiel für optionale Farbbeschichtung
Optionale Oberflächen und Farbvarianten
Webnet-Seile: Oxyd-Beschichtung schwarz
Webnet-Rahmen: Farbbeschichtung nach RAL-Classic-Farbkarte

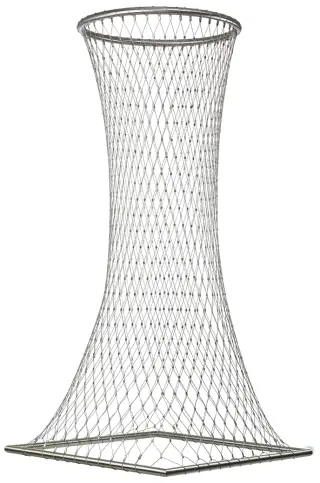

Rahmengeometrie
Webnet-Rahmen werden individuell nach Wunsch des Auftraggebers gefertigt.

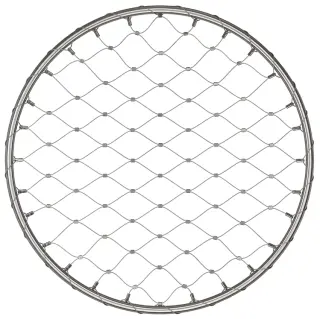

Unterschiedliche Profil- und Rohrdurchmesser, runde Rahmen oder freie Winkel sind möglich

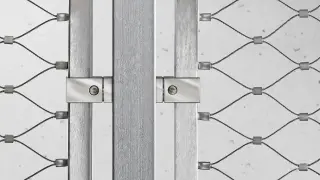

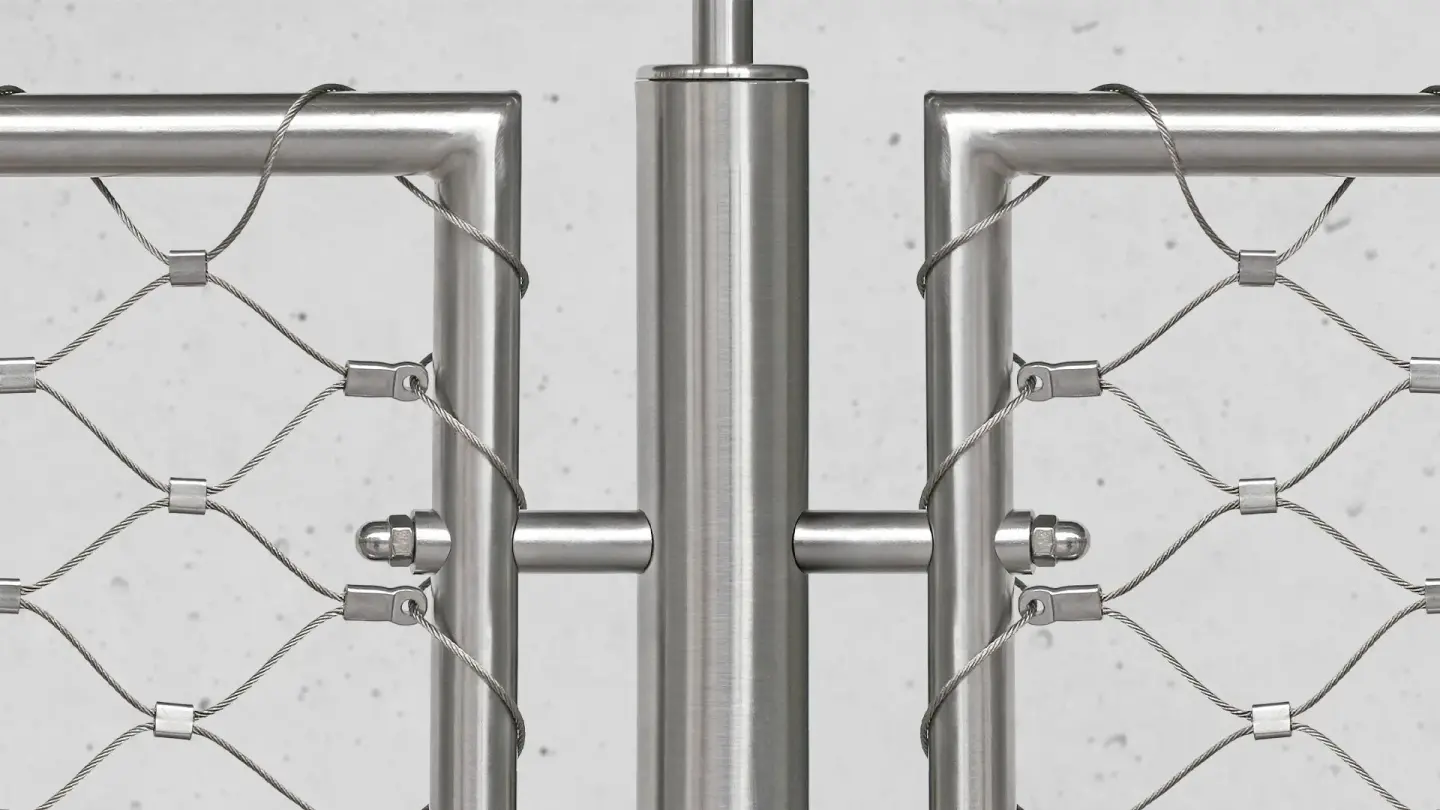

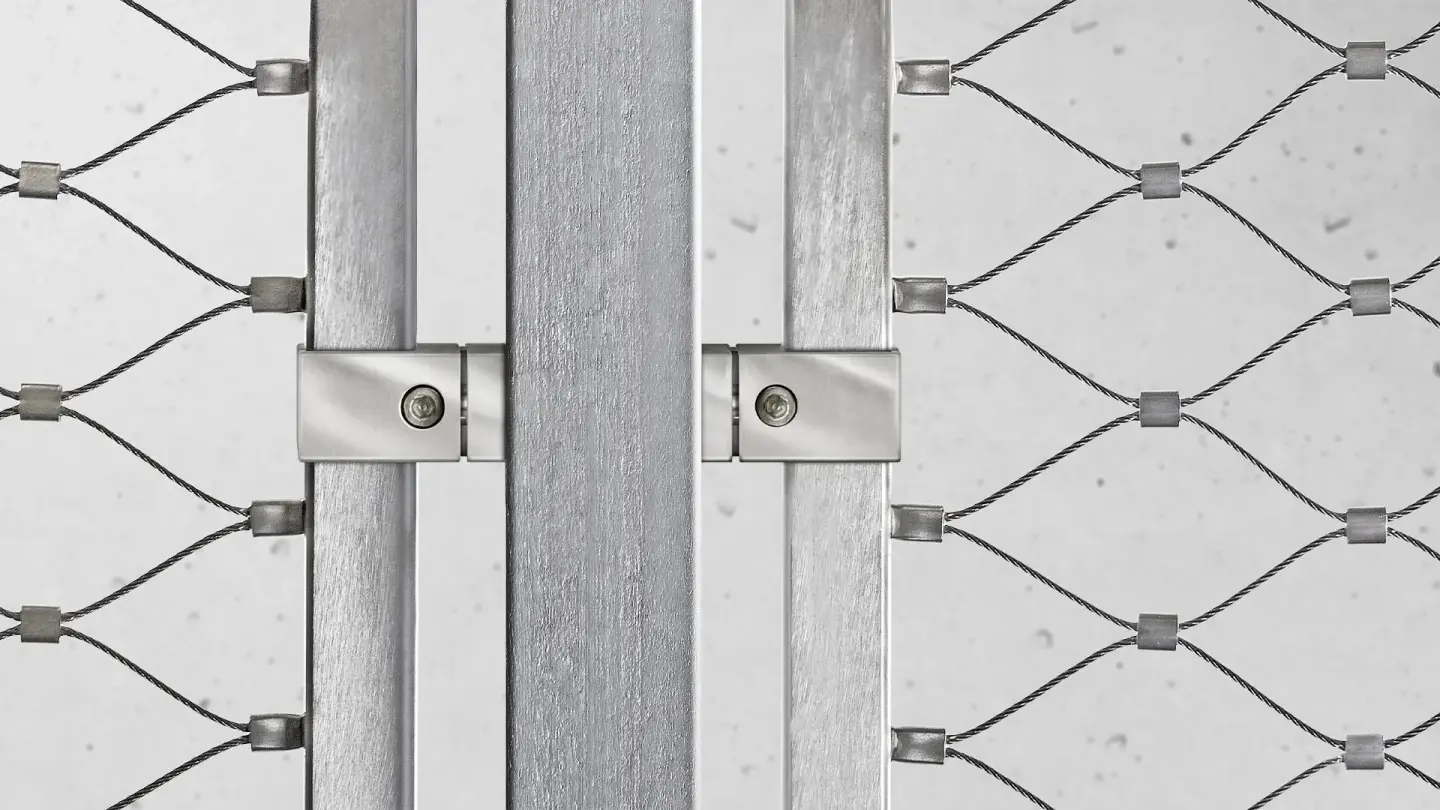

Rahmenhalter und Montage-Sets für Frame

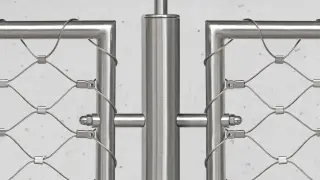

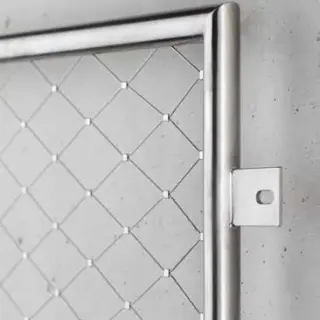

Beispiel Rahmenhalter geschweißt nach Vorgabe
Aus der Serie Jakob Frames - Webnet-Rahmen für Geländer, Absperrungen, Sicherungen von Jakob Rope Systems
Beispiel Rahmenhalter geschweißt nach Vorgabe
Anwendungsbeispiele

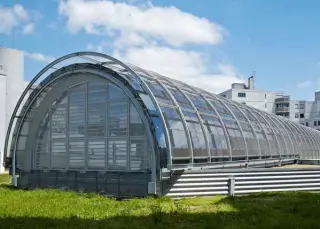

Schutzhülle für ein Glasdach
Einkaufszentrum, Noisy-le-Grand (F)
Rundrohrrahmen CLASSIC
Webnet-Seil Ø 1,5 mm, Maschenweite 30 mm,
Webnet-Fläche 2500 m2

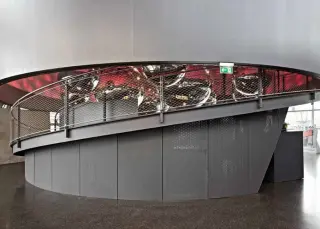

Geländerfüllungen
Besucher- und Ausstellungszentrum
voestalpine Stahlwelt – Ausstellung & Museum, Linz (A)
Rundrohrrahmen 20 mm
Webnet-Seil Ø 1,5 mm, Maschenweite 50 mm

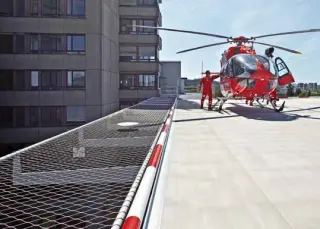

Horizontale Absturzsicherung
Heliport Inselspital, Bern (CH)
Rundrohrrahmenkonstruktion verzinkt und farbbeschichtet
Webnet-Seil Ø 3 mm, Maschenweite 100 mm
Terrassengeländer
Wohnhaus, Bärau (CH)
Webnet-Rahmen INVISS-C 30 30 mm
Webnet-Seil Ø 1,5 mm, Maschenweite 40 mm
Fahrradbrücke
Bicycle bridge, Hoofddorp (NL)
Rundrohrrahmen CLASSIC Ø 26,9 mm
Webnet-Seil Ø 2 mm, Maschenweite 40 mm
Geländerfüllungen
Klinik für Neurorehabilitation
REHAB Basel, Basel (CH)
Webnet-Rahmen INVISS-C 30 30 x30 mm
Webnet-Seil Ø 1,5 mm, Maschenweite 40 mm
