Produktübersicht
Hohl-Ziegel
Der Hohl-Ziegel ist eines der ältesten Ziegelmodelle und mit seiner tief geschwungenen Form nicht nur im Denkmalschutz einsetzbar. Die Regeldachneigung liegt bei der Vorschnittdeckung bei 40° und bei der Aufschnittdeckung bei 35°.
Farben und Oberflächen Hohl-Ziegel
Abmessungen
Länge: | ca. 39,3 cm |
Breite: | ca. 24,5 cm |
Deckbreite: | ca. 19,5 cm |
Decklänge: | ca. 32,0 - max. 32,3 cm |
mittlere Decklänge: | ca. 32,15 cm |
Gewicht je Ziegel: | ca. 2,5 kg |
Bedarf pro m2: | 16 Stück Vorschnittdeckung / 18 Stück Aufschnittdeckung |
Regeldachneigung: | 40° Vorschnittdeckung / 35° Aufschnittdeckung |
Hohlfalz-Ziegel H 15
Der Hohlfalz-Ziegel ist ein Dachziegel mit Kopf- und hochliegenden Längsfalzen. Aus den verdeckt liegenden Seitenfalzen wird eindringendes Wasser sicher in die Mulde des Ziegels zurückgeleitet.
Hohlfalz-Ziegel H 15
Nelskamp’s erster Hohlfalz-Ziegel im Kleinformat.
Farben und Oberflächen Hohlfalz-Ziegel H 15
Abmessungen
Länge: | ca. 41,0 cm |
Breite: | ca. 26,0 cm |
Deckbreite: | ca. 20,0 cm |
Decklänge: | ca. 32,6 cm - 34,1 cm |
mittlere Decklänge: | ca. 33,35 cm |
Bedarf pro m2: | ca. 14,6 - 15,5 Stück |
Gewicht je Ziegel: | ca. 3,2 kg |
Regeldachneigung: | 22 ° |
Flachdachziegel
Der Flachdachziegel zeichnet sich durch besonders ausgebildete Falze aus, die das Wasser auf die Mulde des darunter liegenden Ziegels leiten. Er besitzt eine dichte, doppelte Kopf- sowie Seitenverfalzung. Die Regeldachneigung der Flachdachziegel beträgt 22° ohne Zusatzmaßnahmen
Flachdachziegel F 12 Ü – Nord
Dieser Dachziegel ergänzt die „Ü"-Serie – mit großem Verschiebebereich (F 10 Ü). Die Kopfverfalzung ermöglicht eine variable Höhenüberdeckung bis zu vier Zentimetern.
Farben und Oberflächen Flachdachziegel F 12 Ü – Nord
Abmessungen
Länge: | ca. 48,8 cm |
Breite: | ca. 29,2 cm |
Deckbreite: | ca. 23,9 cm |
Decklänge: | ca. 32,1 cm – 36,1 cm |
mittlere Decklänge | ca. 34,1 cm |
Bedarf pro m2: | ca. 11,6 - 13 Stück |
Gewicht je Ziegel: | ca. 4,0 kg |
Regeldachneigung: | 22 ° |
Flachdachziegel „F 12 Ü Süd”
Flachdachziegel „F 12 Ü Süd”
Aus der Serie Nelskamp Dachziegel von Dachziegelwerke Nelskamp
Flachdachziegel „F 12 Ü Süd”
Der F 12 Ü Süd ist als besonders variabler Ziegel für Neubau und Sanierung hervorragend geeignet. Er ergänzt die „Ü”-Serie (F 10 Ü und D 15 Ü). Das Ü steht für „Überdecker”-Dachziegel mit großem Verschiebebereich. Die Regeldachneigung liegt bei 22°.
Farben und Oberflächen Flachdachziegel F 12 Ü Süd

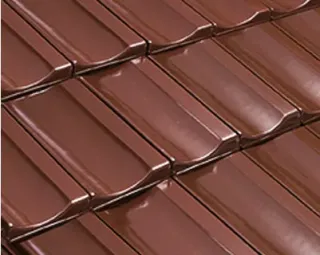

Flachdachziegel F 12 Ü Süd – rot edelengobiert (glasiert)
Aus der Serie Nelskamp Dachziegel von Dachziegelwerke Nelskamp
Flachdachziegel F 12 Ü Süd – rot edelengobiert (glasiert)
Abmessungen
Länge: | ca. 45,7 cm |
Breite: | ca. 28,6 cm |
Deckbreite: | ca. 23,5 cm |
Decklänge: | ca. 32,7 cm - 36,3 cm |
mittlere Decklänge: | ca. 34,5 cm |
Bedarf pro m2: | ca. 11,7 - 13,0 Stück |
Gewicht je Ziegel: | ca. 4,0 kg |
Regeldachneigung: | 22 ° |
Flachdach-Ziegel F 12 Ü Süd mit Dachstick®
Aus der Serie Nelskamp Dachziegel von Dachziegelwerke Nelskamp
Flachdach-Ziegel F 12 Ü Süd mit Dachstick®
Innovatives Befestigungssystem Flachdach-Ziegel F 12 Ü Süd mit Dachstick®
Innovatives Befestigungssystem für die Sturmsicherung von Dachziegeln: Der Dachstick ist am Dachziegel vormontiert, einfach zu handhaben, werkzeugfrei zu verlegen, zeitsparend und wirtschaftlich – eindecken, sichern, fest.
Das Befestigungssystem entspricht den Anforderungen der Fachregeln des ZVDH für Dachdeckungen mit Dachziegeln und Dachsteinen, Teil 1.4 und Anhang 1 “Windsogsicherung”.
Flachdachziegel „F 15"
Flachdachziegel „F 15"
Aus der Serie Nelskamp Dachziegel von Dachziegelwerke Nelskamp
Flachdachziegel „F 15"
Ein Ziegel mit einer sicheren Wasserführung durch besonders hoch ausgebildete Kopf- und Seitenverfalzung. Die Regeldachneigung liegt bei 22°.
Farben und Oberflächen Flachdachziegel „F 15"
Abmessungen
Länge: | ca. 42,0 cm |
Breite: | ca. 26,1 cm |
Deckbreite: | ca. 19,9 cm |
Decklänge: | ca. 34,2 cm - 35,2 cm |
mittlere Decklänge: | ca. 34,7 cm |
Bedarf pro m2: | ca. 14,3 - 14,7 Stück |
Gewicht je Ziegel: | ca. 3,1 kg |
Regeldachneigung: | 22 ° |
Flachdachziegel „F 14”
Flachdachziegel „F 14”
Aus der Serie Nelskamp Dachziegel von Dachziegelwerke Nelskamp
Flachdachziegel „F 14”
D er F 14 Flachdachziegel deckt einen Quadratmeter Dachfläche mit ca. 14,5 Stück.
Farben und Oberflächen Flachdachziegel „F 14”
Abmessungen
Länge: | ca. 42,3 cm |
Breite: | ca. 26,1 cm |
Deckbreite: | ca. 19,9 cm |
Decklänge: | ca. 33,5 cm - 34,8 cm |
mittlere Decklänge: | ca. 34,15 cm |
Bedarf pro m2: | ca. 14,5 Stück |
Gewicht je Ziegel: | ca. 3,4 kg |
Regeldachneigung: | 22 ° |
SP 10
Ein Dachziegel mit der Optik von zwei Dachziegeln. Bei einer Größe von ca. 30,0 x 41,7 cm werden nur rund 10,7 Ziegel benötigt, um einen Quadratmeter Dach zu decken.
Abmessungen
Länge: | ca. 30,0 cm |
Breite: | ca. 41,7 cm |
Deckbreite: | ca. 39,0 cm |
Decklänge: | ca. 23,5 cm - 24,5 cm |
mittlere Decklänge: | ca. 24 cm |
Bedarf pro m2: | ca. 10,7 Stück |
Gewicht je Ziegel: | ca. 3,0 kg |
Regeldachneigung: | 30 ° |
Rheinland- und Reform-Dachziegel
Er ist weiterhin unter den Namen Verschiebe- oder Juraziegel bekannt. Reformziegel werden ohne Mittelwulst hergestellt.
Rheinland-Ziegel „R 15”
Aus der Serie Nelskamp Dachziegel von Dachziegelwerke Nelskamp
Rheinland-Ziegel „R 15”
Rheinland-Ziegel „R 15”
Dieser Ziegel wird für ruhig wirkende Dachflächen eingesetzt. Durch die besondere Formung der Seitenfalze wird der Regen auf die Ziegelsichtfläche abgeleitet. Die Regeldachneigung liegt bei 30°.
Farben und Oberflächen Rheinland-Ziegel „R 15”
Abmessungen
Länge: | ca. 42,0 cm |
Breite: | ca. 25,0 cm |
Deckbreite: | ca. 20,7 cm |
Decklänge: | ca. 34,2 cm - 35,2 cm |
mittlere Decklänge: | ca. 34,7 cm |
Bedarf pro m2: | ca. 13,7 - 14,1 Stück |
Gewicht je Ziegel: | ca. 3,1 kg |
Regeldachneigung: | 30 ° |
Reform-Ziegel „R 13 S” – Verschiebeziegel
Aus der Serie Nelskamp Dachziegel von Dachziegelwerke Nelskamp
Reform-Ziegel „R 13 S” – Verschiebeziegel
Reform-Ziegel „R 13 S” – Verschiebeziegel
Der R 13 S ist die vergrößerte Variante des Rheinland-Ziegels. Auch er wird für ruhig wirkende Dachflächen eingesetzt. Der R 13 S wirkt sich günstig auf die Verlegekosten aus. Seine Größe und seine Formung als Verschiebeziegel bringen Zeitvorteile beim Eindecken.
Die Regeldachneigung liegt bei 25°.
Farben und Oberflächen Reform-Ziegel „R 13 S” – Verschiebeziegel
Abmessungen
Länge: | ca. 43,8 cm |
Breite: | ca. 25,3 cm |
Deckbreite: | ca. 21,4 cm |
Decklänge: | ca. 31,0 - 36,5 cm |
mittlere Decklänge: | ca. 33,75 cm |
Bedarf pro m2: | ca. 12,8 - 15 Stück |
Gewicht je Ziegel: | ca. 3,8 kg |
Regeldachneigung: | 25 ° |

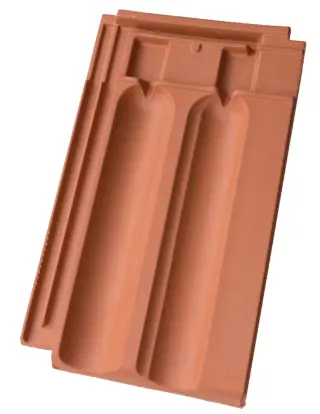

Doppelmuldenfalzziegel
Der Doppelmuldenfalzziegel ist ein Pressdachziegel mit unterbrochener Ringverfalzung. Kennzeichnend ist, dass der wasserführende Kopf- und Seitenfalz unterbrochen ist und aus einem oder auch zwei Falzen besteht. Der Doppelmuldenfalzziegel kann im Verband oder in Reihe gedeckt werden. Die Regeldachneigung beträgt 30° ohne Zusatzmaßnahmen.
Doppelmuldenfalz-Ziegel „D 15 Ü”
Aus der Serie Nelskamp Dachziegel von Dachziegelwerke Nelskamp
Doppelmuldenfalz-Ziegel „D 15 Ü”
Doppelmuldenfalz-Ziegel „D 15 Ü”
Bei Umdeckungen bewahren Doppelmuldenfalz-Ziegel den typischen Althaus-Charakter. Sie können in Reihe als auch im Verband gedeckt werden. Die Regeldachneigung liegt bei 30°.
Farben und Oberflächen Doppelmuldenfalz-Ziegel „D 15 Ü”
Abmessungen
Länge: | ca. 42,0 cm |
Breite: | ca. 25,2 cm |
Deckbreite: | ca. 20,8 cm |
Decklänge: | ca. 33,6 - 35,2 cm |
mittlere Decklänge: | ca. 34,4 cm |
Bedarf pro m2: | ca. 13,7 - 14,4 Stück |
Gewicht je Ziegel: | ca. 3,1 kg |
Regeldachneigung: | 30 ° |
Doppelmuldenfalz-Ziegel „D 13 Ü”
Aus der Serie Nelskamp Dachziegel von Dachziegelwerke Nelskamp
Doppelmuldenfalz-Ziegel „D 13 Ü”
Doppelmuldenfalz-Ziegel „D 13 Ü”
Auch dieser Ziegel bewahrt den typischen Althaus-Charakter und wird sowohl in Reihe als auch im Verband gedeckt.
Farben und Oberflächen Doppelmuldenfalz-Ziegel „D 13 Ü”
Abmessungen
Länge: | ca. 43,9 cm |
Breite: | ca. 25,5 cm |
Deckbreite: | ca. 21,5 cm |
Decklänge: | ca. 35,6 cm - 38,0 cm |
mittlere Decklänge: | ca. 36,8 cm |
Bedarf pro m2: | ca. 12,2 - 13,1 Stück |
Gewicht je Ziegel: | ca. 3,6 kg |
Regeldachneigung: | 30° bei Reihendeckung 25° bei Verbanddeckung |

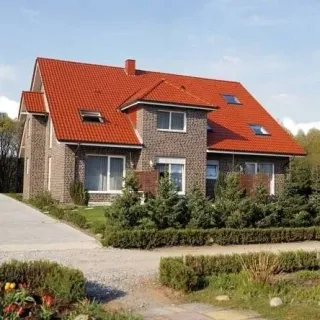

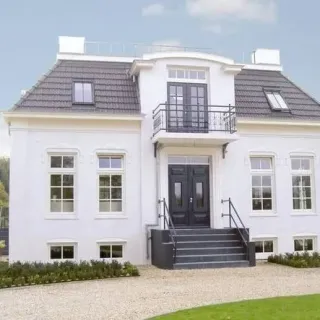

Anwendungsbeispiele
