Planungshinweise und Produkte Brandschutzbefestigungen und -durchführungen

Aus der Serie Fachgerechte Brandschutzdurchführungen oder -befestigungen für Brandschutz von BTI Befestigungstechnik

Galerie starten

Kostenloser Infoservice

Planungshinweise und Produkte Brandschutzbefestigungen und -durchführungen

Von BTI Befestigungstechnik

Galerie starten

Brandschutzanforderungen an Gebäude und einzelne Bauteile besonders an die Schnittpunkte und Kreuzungspunkte sind nicht nur Vorschrift, vielmehr ist die Einhaltung der Brandschutz-Verordnungen, -Gesetze und -Richtlinien unerlässlich, um im Brandfall das Leben von Menschen und Tieren zu retten, sowie Sachwerte zu schützen. Die Entstehung von Bränden kann man kaum verhindern – jedoch kann durch den Einsatz von gebäudetechnischen Brandschutzmaßnahmen die Ausbreitung von Feuer und Rauch wirksam verhindert werden. Deswegen: Fachgerechte Montage von Brandschutzlösungen durch geprüfte und zugelassene Produkte, fachgerechte Beratung und Service vor Ort und auf der Baustelle.

Planungshinweise Brandschutzbefestigungen

Leistungen von BTI by BERNER

Befestigungen mit Anforderungen an die Feuerwiderstandsdauer

: Geprüfte und zugelassene Produkte für fachgerechte Brandschutzdurchführungen oder -befestigung in Bezug auf die jeweiligen baulichen Gegebenheiten
: Systeme zur Wand- und Deckendurchführung von Rohren und Leitungen mit Baurechtlicher Anforderung an die Feuerwiderstandsdauer
: Systeme zur Befestigung von Rohren und Leitungen nach DIN 4102-4 innerhalb von Flucht und Rettungswegen und oberhalb von Unterdecken die ein eigenständiges Bauteil darstellen

Service

: Fachgerechte Beratung durch Brandschutzspezialisten als Unterstützung für die regelkonforme Verarbeitung der Produkte
: Verfügbarkeit aller Zulassungen und Prüfzeugnisse unter www.bti.de
: Brandschutzschulungen
: Spezielle Beratung vor Ort im Planungsbüro oder auf der Baustelle möglich
: Berechnungsservice für die Montageplanung: Befestigungslösungen bei Schienensystemen und Tragekonstruktionen

Produkte

: Brandschutzgeprüfte Befestigungstechnik

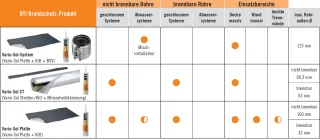

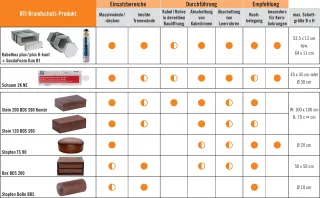

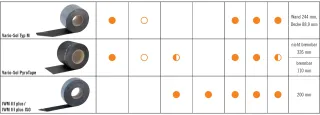

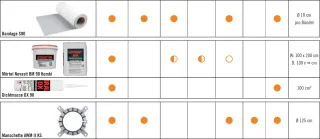

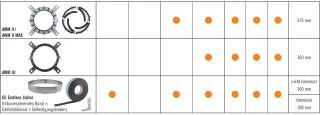

: Brandschutzgeprüfte Abschottungsprodukte für Leitungen und Kabel

Klassifizierung: Feuerwiderstandsklassen nach DIN 4102

Bauteile wie z. B. Wände, Decken, Stützen, Unterzüge, Treppen usw. werden nach DIN 4102-2 hinsichtlich ihres Brandverhaltens auf Grund genormter Brandversuche in Feuerwiderstandsklassen eingeteilt. Hierbei kennzeichnet der vorstehende Buchstabe das jeweilige Bauteil. Die Feuerwiderstandsdauer (Mindestdauer in Minuten, während der ein Bauteil seine tragende und/oder raumabschließende Funktion beibehält) wird durch die nachfolgende Zahl angegeben. Buchstabe (Bauteilbezeichnung) und Zahl (Feuerwiderstandsdauer) gemeinsam bilden die jeweilige Feuerwiderstandsklasse.

Klassifizierungs- kürzel	Feuerwiderstands- dauer	bauaufsichtliche Benennung
F30	≥ 30 Minuten	feuerhemmend	F: Wände, Decken und Träger W: nicht tragende Außenwände L: Lüftungskanäle und -leitungen E: Funktionserhalt elektrischer Leitungen I: Installationsschächte und Kanäle S: Kabelabschottungen R: Rohrdurchführungen und -abschottungen T: Türen, Tore und Klappen G: Verglasungen (strahlungsdurchlässig) F: Verglasungen (strahlungsundurchlässig)
F60	≥ 60 Minuten	hochfeuerhemmend
F90	≥ 90 Minuten	feuerbeständig
F120	≥ 120 Minuten	hochfeuerbeständig
F180	≥ 180 Minuten	höchstfeuerbeständig

Klassifizierung: Feuerwiderstandsklassen nach DIN EN 13501-2

Die unterschiedlichen Feuerwiderstandsklassen von Bauteilen werden nach DIN EN 13501-2 mit einer Kombination aus einem oder mehreren Buchstaben sowie einer Zahl angegeben. Hierbei gibt der Buchstabe bzw. die Buchstabenkombination die Funktion/die Funktionen des jeweiligen Bauteils vor, z. B. R (Résistance) = Tragfähigkeit, E (Étanchéité) = Raumabschluss oder I (Isolation) = Isolation. Die Feuerwiderstandsdauer in Minuten wird durch die nachfolgende Zahl angegeben.

Kennt das deutsche System nur eine Einteilung des Feuerwiderstands in 30, 90, 120 und 180 Minuten, so ist das europäische System mit möglichen Feuerwiderstandsdauern von 15, 20, 30, 45, 60, 90, 120, 180 und 240 Minuten deutlich detaillierter gegliedert.

Klassifizierungs- kürzel	Funktion	Fähigkeit eines Bauteils	Anwendungsbereich
R (Résistance)	Tragfähigkeit
E (Étanchéité)	Raumabschluss	Widerstand gegen Brandbeanspruchung
I (Isolation)	Isolation	Hitzebarriere /Wärmedämmmung unter Brandeinfluss
W (Radiation)	Strahlung	Widerstand gegen die auf der feuerabgewandten Seite gemessene Hitzestrahlung
M (Mechanical)	mechanisch	Mechanische Einwirkung auf Wände
S (Smoke)	Rauchschutz	Begrenzung der Rauchdurchlässigkeit	Rauchschutztüren, Lüftungsanlagen
C (Closing)	selbstschließend	Automatisches Schließen einer Öffnung beim Auftreten von Feuer oder Rauch	Rauchschutztüren, Feuerschutzabschlüsse einschließlich Abschlüsse für Förderanlagen

Feuerwiderstandsklassen nach DIN EN 13501-2 [Feuerwiderstandsklassen nach DIN 4102]

bauaufsichtliche Benennung	Kabel- / Rohrabschottung	elektrische Leitungsanlagen mit Funktionserhalt	Brandschutzverglasung
feuerhemmend	EI30 EI60	P30 P60	E30 E60
feuerhemmend	[S30/R30] [S60/R30]	[E30] [E60]	[G30] [G60]
feuerbeständig	EI90	P90	EI90
feuerbeständig	[S90/R90]	[E90]	[G90]
Feuerwiderstandsdauer 120 min	E120 [S120/R120]	–	–

Brandschutznachweise bei BTI by BERNER

Für die Installation von Tragesystemen für Leitungen und Leitungsanlagen nach Brandschutzanforderungen ist die individuelle Einbausituation entscheidend.

Bauteilen für die Befestigung nach Brandschutzanforderungen werden durch Brandschutzprüfungen die jeweilige Feuerwiderstandsklasse (F30, F60 ...) nachgewiesen. Aktuell gibt es keine Vorschrift, welche den Einbau und Tragenachweis von Profilschienen unter Brandschutzanforderungen ähnlich F (tragende Bauteile) gemäß DIN 4102 regelt. Entscheidend ist der Feuerwiderstand der Schienen in Abhängigkeit zur Befestigungsart, den Befestigungsabständen und der Lasten.

In Anlehnung an die DIN 4102 T2 werden für Montageschienen Brandversuche durchgeführt, die nach Belastung durch die Materialprüfanstalt (MPA) den Feuerwiderstand von ≥ 30 min oder ≥ 90 min inklusive eines Sicherheitsfaktors nachweisen. Allerdings gilt dieser Nachweis lediglich für die konkret durchgeführte Versuchsanordnung.

BTI by BERNER wählt die Kombination aus praktischen Versuchsergebnissen und rechnerischen Lösungsnachweisen. Dies bedeutet, dass nicht nur das einzelne Bauteil statisch berechnet wird, sondern Aussagen über die kompletten Einbausituationen im Brandfall getroffen werden.

Der Feuerwiderstand von BTI Montageschienen ist – bei Verwendung unterschiedlicher Einbausituationen – in Anlehnung an die DIN EN 1993-1-2 zur Bemessung und Konstruktion von Stahlbauten nachgewiesen. Folglich entfallen Einzelbrandversuche.

In den Untersuchungsberichten der Materialprüfanstalt sind die Ergebnisse der Kombination aus praktischen Brandversuchen und rechnerischen Nachweisen zusammengefasst.

Alle wichtigen Zulassungen und Prüfzeugnisse der BTI Brandschutz-Produkte werden zur Verfügung gestellt. Die Dokumente sind im Downloadbereich unter www.bti.de zu finden.
