Rückstauhebeanlage Ecolift für Gefälleleitungen in Gebäuden
Ecolift nutzt das natürliche Gefälle zum Kanal und pumpt nur bei Rückstau
Aus der Serie Rückstau-Hebeanlagen - energiesparende Alternative zur Hebeanlage von KESSEL Entwässerungstechnik
Ecolift nutzt das natürliche Gefälle zum Kanal und pumpt nur bei Rückstau
Die Nutzung des Kellers als Ergänzung des Wohnraums gewinnt zunehmend an Bedeutung. Sind im unteren Geschoss Toiletten, Duschen oder Waschmaschinen geplant, ist ein modernes Entwässerungssystem mit Rückstausicherung erforderlich. Denn bei Starkregen kommt das Kanalnetz an seine Grenzen. Das Abwasser staut sich im Kanal und drückt zurück in die Gebäude. Ohne passenden Rückstauschutz sind vollgelaufene Keller mit Schäden an Mobiliar, Wänden und Bodenbelag die Folge.
Davor schützen kann nur ein Rückstauverschluss, eine Hebeanlage oder eine Rückstauhebeanlage.
Energiesparende Lösung für Ablaufstellen unterhalb der Rückstauebene
Oft wird auch bei vorliegendem natürlichem Gefälle zum Kanal eine Hebeanlage eingebaut, obwohl ein Rückstauverschluss als Sicherung ausreicht. Das liegt vor allem daran, dass die Bewohner bei Rückstau sonst keine Toilette oder Waschmaschine unterhalb der Rückstauebene benutzen können, da das Abwasser bei geschlossener Rückstauklappe nicht abfließen kann. Die Rückstauhebeanlage Ecolift bietet hier eine Alternative. Im Normalbetrieb nutzt sie das Gefälle zum Kanal und pumpt nur bei Rückstau, wenn die Rückstauklappe geschlossen ist und gleichzeitig Abwasser aus dem Haus entsorgt werden muss. Das minimiert den Energieverbrauch und damit die Kosten. Im Gegensatz zu einer klassischen Hebeanlage, die auch dann pumpt, wenn kein Rückstau vorliegt und das Abwasser eigentlich frei in den Kanal ablaufen könnte. Darüber hinaus sorgt die Rückstauhebeanlage dafür, dass auch während eines Stromausfalls die Abwasserentsorgung nicht unterbrochen wird, denn sie nutzt das Gefälle zum Kanal.

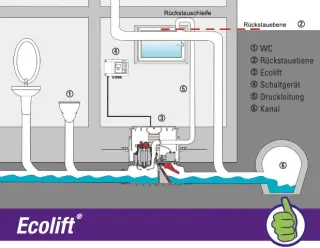

Die moderne Hybridlösung vereinigt Rückstauverschluss und Hebeanlage in einer Baugruppe.

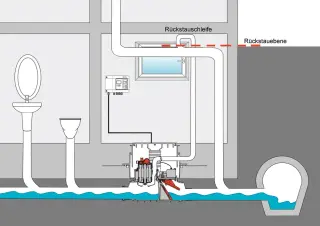

Normalbetrieb:
|

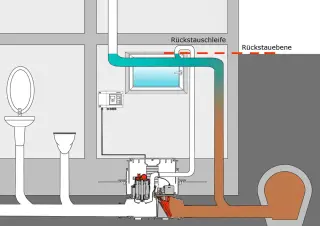

Rückstaubetrieb:
|

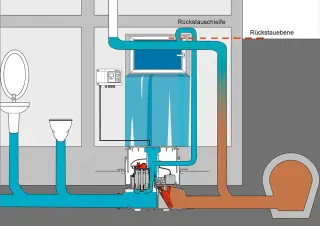

Bei Kellerüberflutung:
|
Hybrid-Hebeanlage Ecolift / Ecolift L / Ecolift XL
Technische Details
Vorteile der Hybridlösung

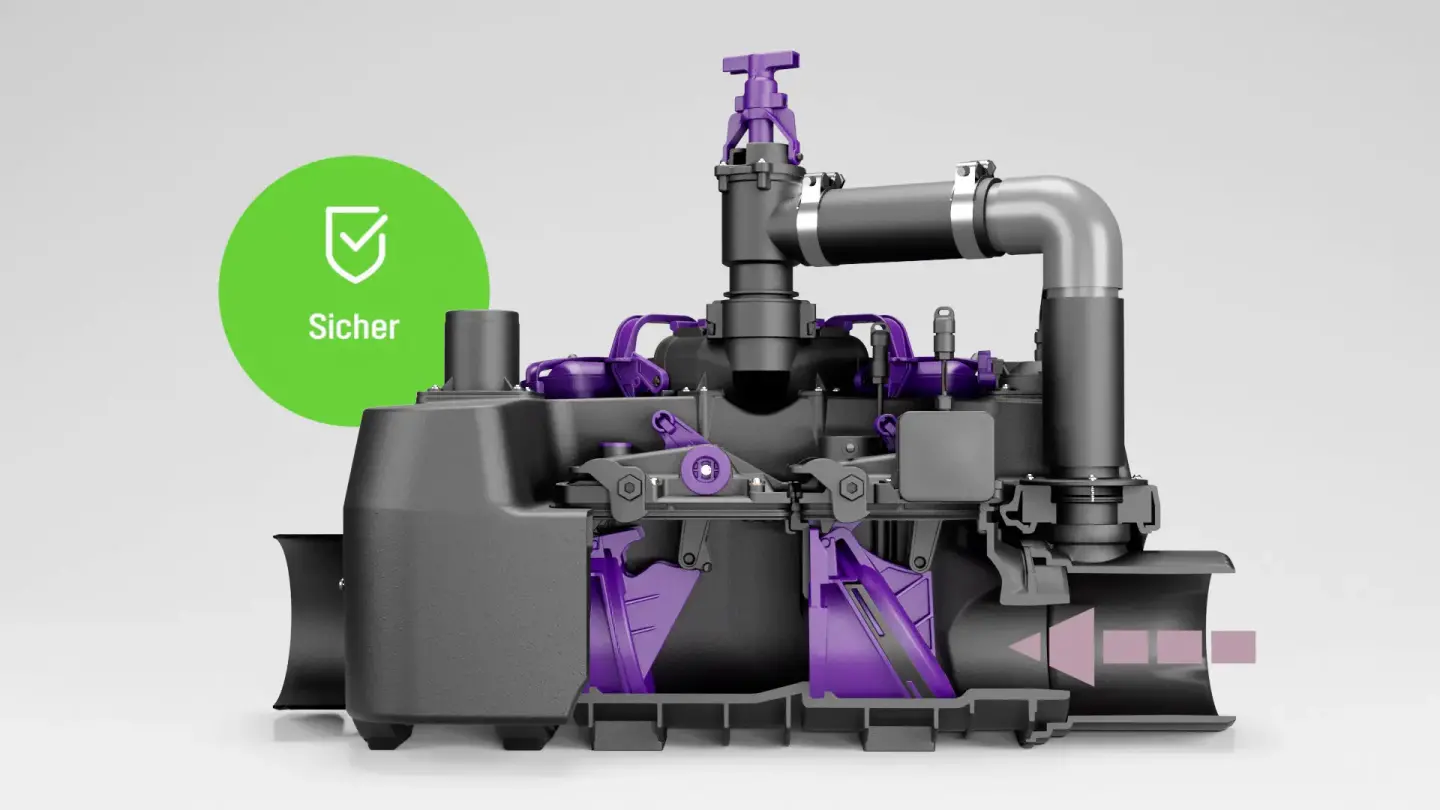

Sicher
Auch bei Stromausfall bleibt der integrierte Rückstauverschluss dank Batteriepufferung funktionsfähig. Somit ist ein unterbrechungsfreier Betrieb jederzeit gewährleistet. Der permanente Abtransport von Schmutz sorgt für einen Selbstreinigungseffekt.
Nachhaltig, effizient und kostensparend
Im Vergleich zu herkömmlichen Hebeanlagen sinkt der Strombedarf, bei gleichzeitig höherer Betriebssicherheit. Verschleiß und Wartungsaufwand werden auf ein Minimum reduziert. Ecolift Hybrid-Hebeanlagen leisten einen Beitrag zum nachhaltigeren Betrieb der Gebäude.
Flexibel
Einzel- oder Doppelpumpenanlagen in verschiedenen Baugröße bieten für verschiedene Bauaufgaben die passende Hybrid-Entwässerungslösung.
Komfortabel und leise
Durch die einfache Installation mit Trockenaufstellung der Pumpen und die Möglichkeit zur werkzeuglosen Wartung bieten Ecolift-Anlagen zusätzlichen Komfort. Im Normalbetrieb entstehen keine Pumpgeräusche.
Varianten
Ecolift zum Einbau in die Bodenplatte mit befliesbarer Abdeckung
Aus der Serie Rückstau-Hebeanlagen - energiesparende Alternative zur Hebeanlage von KESSEL Entwässerungstechnik

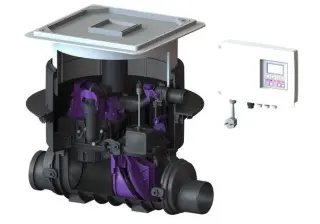

Ecolift zum Einbau in die Bodenplatte mit befliesbarer Abdeckung
Ecolift zum Einbau in die Bodenplatte
Bei Einbau in die Bodenplatte kann zwischen vier unterschiedlichen Baugrößen (DN 100, DN 125, DN 150 und DN 200) gewählt werden. Das Einbauset enthält wahlweise eine Abdeckplatte für bauseitige Belegung (wählbare Oberfläche) oder eine schwarze Abdeckplatte, Belastungsklasse A 15.
Die Einbautiefe kann zwischen 486 mm bis 640 mm angepasst werden.
Varianten und technische Daten Ecolift zum Einbau in die Bodenplatte
Ecolift zum Einbau in eine freiliegende Abwasserleitung
Aus der Serie Rückstau-Hebeanlagen - energiesparende Alternative zur Hebeanlage von KESSEL Entwässerungstechnik

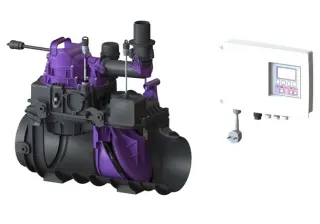

Ecolift zum Einbau in eine freiliegende Abwasserleitung
Ecolift zum Einbau in eine freiliegende Abwasserleitung
Bei Einbau in eine frei liegende Abwasserleitung (z. B. in einem Revisionsschacht) kann zwischen vier unterschiedlichen Baugrößen (DN 100, DN 125, DN 150 und DN 200) gewählt werden.
Die Einbauhöhe beträgt 405 mm.
Varianten und technische Daten Ecolift zum Einbau in eine freiliegende Abwasserleitung

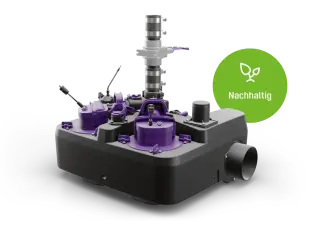

Hybrid-Hebeanlage Ecolift L
Die Leistungsstarke für Neubau und energetische Sanierung
Die Ecolift L zur freien Aufstellung ist in der Nennweite DN 150 als Mono- oder Duo-Anlage (ausgestattet mit ein oder zwei Pumpen) erhältlich. Sie entsorgt das Abwasser entweder mit einer Druckschleife oder einem integrierten Bypass-System. Weiteres Zubehör macht die Handhabung noch komfortabler – von der praktischen Wandkonsole bis hin zum optischen Alarmgeber.
Besonderheiten
Bei Stromausfall bleibt der integrierte Rückstauverschluss dank Batteriepufferung funktionstüchtig. Auf diese Weise ist ein unterbrechungsfreier Betrieb immer garantiert.
Der permanente Abtransport von Schmutz sorgt für einen Selbstreinigungseffekt.
Das integriere Selbstdiagnosesystem (SDS) informiert über den aktuellen Betriebszustand der Anlage.
Die Anlage ist steckerfertig montiert, der Anschluss ist ohne Elektrofachkraft möglich.
Optionale Wandkonsole
Absperrschieber serienmäßig
Ecolift XL für den gewerblichen Bereich
Die Hybrid-Hebeanlage fördert größere Volumenströme und bietet als Doppelanlage mit dauerlauffähigen Pumpen eine hohe Zuverlässigkeit. Ecolift XL ist für den Einsatz in gewerblich genutzten Gebäuden und Mehrfamilienhäusern konzipiert.
Sie kann wahlweise im Schacht vor dem Gebäude oder in eine Betonplatte verbaut werden. Durch den geschlossenen Behälter ist auch ein geruchsfreier Betrieb bei freier Aufstellung in Gebäuden möglich.
Besonderheiten
Druckleitungsanschluss ohne Werkzeug lösbar
Pneumatische Niveauerfassung und Alarmsensor für doppelte Sicherheit
Pumpen verschiedener Leistungsklassen
SDS Selbstdiagnosesystem für höchste Sicherheit
Display für Betriebszustand, Wartungshinweis
Anschlussoption für zentrale Leittechnik
Bis zu 2 motorische Verschlusssysteme für ein Höchstmaß an Sicherheit
Schallenkopplung aller aktiven Komponenten und der Druckleitung
Integrierter Absperrschieber mit Sicherungsbügel gegen unbeabsichtigtes Schließen
Varianten
Variante für niedrige Einbauhöhen,
zum Einbau in frostgeschützten Räumen oder in Kombination mit Aufsatzstück zum Einbau ins Erdreich oder in eine Bodenplatte
Variante zur freien Aufstellung,
zum Einbau in frostgeschützten Räumen oder in Kombination mit Technikschacht-Modul zum Einbau ins Erdreich
Hintergrundinformationen: Schutz gegen Rückstau
