Schall- und Brandabschottungen
Nofisol-Produkte sind Schallschutz- und Brandschutzabschottungen, die speziell für die Abdichtung des Plenums über leichten Trennwänden und unter Doppel- oder Hohlböden entwickelt wurden.
Die Abschottungen sind schnell und unkompliziert zu verarbeiten und bieten Planern, Trockenbauer oder Bodenverlegern vielfältige Einsatzmöglichkeiten.
Alle NOFISOL®-Produkte sind von CSTB Frankreich auf VOC-Emissionen geprüfen und wurden von CSTB mit Indoor Air Climate A+ oder A eingestuft.
Nofisol Standard – 21 / 22 / 33 / 33-LP
Die Nofisol Standard sind mit einer speziellen, glasfaserverstärkten Aluminiumfolie beschichtet. Die Dicke der Abschottungen beträgt 60 bzw. 66 mm. Die Dicke der Nofisol Standard Abschottungen ist auf das standardmäßige, vielfach eingesetzte 100 mm-Bandraster abgestimmt, das für eine einfache Montage und den Anschluss der Abschottungen an die darunter liegende Konstruktion sorgt.
NOFISOL® 21 ist bei Cradle to Cradle auf SILBER-Niveau (Silber v4.0) zertifiziert.
Technische Daten | Nofisol 21 | Nofisol 22 | Nofisol 33 | Nofisol 33 - LP |
Länge | 1200 mm | 1200 mm | 1200 mm | 1200 mm |
Höhe, variabel zwischen | 80 - 2000 mm | 80 - 2000 mm | 80 - 2000 mm | 80 - 2000 mm |
Schallschutz dB ISO 717-1:1996 | Rw (c;Ctr)=21 (-2,-3) | Rw (c;Ctr)=22 (-2,-4) | Rw (c;Ctr)=33 (-2,-6) | Rw (c;Ctr)=33 (-3,-8) |
Feuerbeständigkeit bei Beurteilung gemäβ europäischen Kriterien | ||||
Integrität | bis E 30 | bis E 30 | bis E 120 | bis E 120 |
Thermische Isolation | — | — | bis EI 30 | bis EI 30 |
Wärmestrahlung | bis EW 30 | bis EW 30 | bis EW 120 | bis EW 120 |
Widerstand Rauchdurchgang auf Basis von NEN 6075-2011 | 88 Minuten | 88 Minuten | 202 Minuten | 202 Minuten |
Rauchdurchlässigkeit auf Basis von NEN 6075-2011 | Sm | Sm | Sm | Sm |
Eurobrandklasse | A2-s2,d0 | A2-s2,d0 | B-s1,d0 | A2-s1,d0 |
Datenblätter und Verarbeitungshinweise: | ||||
Nofisol High Value dB – 38/ 39/ 40/ 45 HV db
Durch die Kombination eines Basiselements mit den verschiedenen Nofisol EP Alu Folien kann ein Schallisolationswert von 38 dB bis 45 dB erzielt werden. Die Nofisol-Abschottungen für eine feuerbeständige Anwendung wurden über leichten Trennwänden geprüft mit EI-Werten von 45 – 60.
Darüber hinaus muss die Nofisol EP Alu Folie mechanisch nicht gesichert werden muss und wurde diese in Bezug auf Brandverhalten als “feuersicher” beurteilt.
Technische Daten | Nofisol 38 HV dB | Nofisol 39 HV dB | Nofisol 40 HV dB | Nofisol 45 HV dB |
Länge | 1200 mm | 1200 mm | 1200 mm | 1200 mm |
Höhe, variabel zwischen | 80 - 2000 mm | 80 - 2000 mm | 80 - 2000 mm | 80 - 2000 mm |
Schallschutz dB ISO 717-1:1996 | Rw (c;Ctr)=38 (-2,-7) | Rw (c;Ctr)=39 (-2,-7) | Rw (c;Ctr)=40 (-2,-8) | Rw (c;Ctr)=45 (-3,-10) |
Feuerbeständigkeit bei Beurteilung gemäβ europäischen Kriterien | ||||
Integrität | bis E 120 | bis E 120 | bis E 120 | bis E 120 |
Thermische Isolation | bis EI 45 | bis EI 60 | bis EI 60 | bis EI 60 |
Wärmestrahlung | bis EW 120 | bis EW 120 | bis EW 120 | bis EW 120 |
Widerstand Rauchdurchgang auf Basis von NEN 6075-2011 | 202 Minuten | 202 Minuten | 202 Minuten | 202 Minuten |
Rauchdurchlässigkeit auf Basis von NEN 6075-2011 | Sm | Sm | Sm | Sm |
Eurobrandklasse | Basiselement: B-s1,d0 EP 4,5 Alu Folie : A2-s1,d0 | Basiselement: B-s1,d0 EP 8 Alu Folie : A2-s1,d0 | Basiselement: B-s1,d0 EP 4,5 Alu Folie : A2-s1,d0 | Basiselement: B-s1,d0 EP 8 Alu Folie : A2-s1,d0 |
Datenblätter und Verarbeitungshinweise: | ||||
Nofisol eXtreme
Nofisol eXtreme sind Schallschutzabschottungen, mit denen die gesamte Längsschalldämmung einer Konstruktion verbessert wird.
Technische Daten | Nofisol 40-H | Nofisol 47 |
Länge | 1200 mm | 1200 mm |
Höhe, variabel zwischen | 80 - 2000 mm | 80 - 2000 mm |
Schallschutz dB ISO 717-1:1996 | Rw (c;Ctr)=40 (-2,-7) | Rw (c;Ctr)=47 (-1,-6) |
Feuerbeständigkeit bei Beurteilung gemäβ europäischen Kriterien | ||
Integrität | bis E 120 | bis E 120 |
Thermische Isolation | bis EI 45 | bis EI 60 |
Wärmestrahlung | bis EW 120 | bis EW 120 |
Widerstand Rauchdurchgang auf Basis von NEN 6075-2011 | 202 Minuten | 202 Minuten |
Rauchdurchlässigkeit auf Basis von NEN 6075-2011 | Sm | Sm |
Eurobrandklasse | Basiselement: B-s1,d0 EP E Alu Folie : A2-s1,d0 | Basiselement: B-s1,d0 EP E Alu Folie : A2-s1,d0 |
Datenblätter und Verarbeitungshinweise: | ||

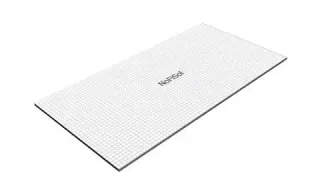

Nofisol EP Alu Folie
Nofisol EP Alu Folie ist eine flexible selbstklebende Schalldämmungs- / Schallisolierungsplatte. Die Nofisol EP Alu Folie kombiniert eine hohe spezifische Masse mit einer hohen inneren Dämpfung. Die Flexibilität der Nofisol EP Alu Folie vereinfacht das Schneiden und die selbstklebende Schicht macht das Anbringen sehr einfach, ohne Verankerung oder andere Befestigungen.
Je nach Typ der Schallschutzabschottung werden die Nofisol High Value dB oder die NofisoleXtreme -Schallschutzabschottungen vor Ort einseitig oder beidseitig mit Nofisol EP-Alufolie in einer 4,5 8, 10 kg/m2 Ausführung versehen. Nofisol EP Alufolien verfügen über das richtige Gleichgewicht zwischen Biegung und Masse und haben dadurch genügend Steifheit.
Außerdem sind die Nofisol EP-Folien mit einer fest verleimten Aluminiumfolie für eine straffe Verarbeitung versehen, so dass sie auch dort eingesetzt werden können, in denen die Nofisol-Barrieren sichtbar bleiben.
Technische Daten | Nofisol EP Alu Folie |
Länge | 1200 mm |
Breite | 1000 mm |
Dicke | 2 / 4 / 5 mm |
Gewicht | 4,5 / 8 / 10 kg/m2 |
Eurobrandklasse | A2-s1,d0 |
Weitere Nofisol Produkte
Nofisol Seal
Mit Nofisol Seal-Produkte wird vor allem die Raumakustik (Nachhall) verbessert, abhängig vom Deckentyp, der Abhängehöhe und dem verwendeten Nofisol Seal-Produkt. Außerdem tragen sie zu einer Verbesserung der gesamten Längsschalldämmung der Konstruktion Decke-Abschottung-Decke bei.
Nofisol Seal-Produkte werden aus Steinwolle oder Glaswolle, vollständig mit einer dünnen schwarzen, akustisch offenen PE-Folie eingeschweißt, in verschiedenen Dichten, Dicken und Abmessungen produziert, abgestimmt auf die zu erzielenden Ergebnisse, Einbaumöglichkeiten, das Deckensystem und die zu verwendete Nofisol-Schallabschottung.
NOFISOL@ Seal S 100/20 ist Cradle to Cradle zertifiziert (Bronze v4.0), obwohl mehrere Kernthemen mit Silber bewertet werden. Das niedrigste Ergebnis des Kernthemas bestimmt die Endstufe des Produkts. Erhält ein Produkt in vier Kategorien eine Silber-Zertifizierung, in der letzten jedoch eine Bronze-Zertifizierung, so erhält das Produkt die Zertifizierungsstufe Bronze als abschließende Cradle to Cradle-Stufe. Auf diese Weise werden die Hersteller von Werkstoffen dazu angeregt, in allen Bereichen eine hohe Produktqualität anzustreben.
Technische Daten | Nofisol Seal S und S-ABS | Nofisol Seal G |
Material / Füllung | Steinwolle | Glaswolle |
Länge | 1200 oder 600 mm (andere Längen nach Vereinbarung) | 1200 oder 600 mm (andere Längen nach Vereinbarung) |
Dicke | 20 – 100 mm | 20 – 100 mm |
Breite | 600 oder 300 mm (andere Breiten nach Vereinbarung) | 600 oder 300 mm (andere Breiten nach Vereinbarung) |
Dichte | 35 kg/m3 – 100 kg/m3 | 16 kg/m3 |
Schallabsorption bei 25 mm Materialdicke | αw- 0.95, NRC 0.90 | αw- 0.75, NRC 0.75 |
Eurobrandklasse | Steinwolle: A1 PE Folie : B-s1,d0 | Glaswolle: A1 PE Folie : B-s1,d0 |

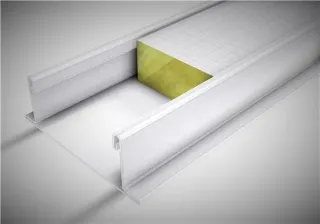

Nofisol Bandrasterstreifen
Für akustische Anwendungen der Nofisol-Abschottungen ist es möglich, Nofisol-Bandrasterstreifen mit den verschiedenen Nofisol-Schallschutzabschottungen zu kombinieren. Abhängig von der Anwendung und den verlangten akustischen Leistungen kann jede Nofisol-Abschottung mit einem Nofisol-Bandrasterstreifen kombiniert werden.
Die Unterseite des Nofisol Bandrasterstreifen ist mit einem Glasvlies und die Oberseite mit einem glasfaserverstärkten Aluminium versehen.
Technische Daten | Nofisol Bandrasterstreifen |
Material | Steinwolle |
Beschichtung | Glasvlies / glasfaserverstärkte Aluminiumfolie |
Länge | 1200 mm |
Breite | 65 mm |
Höhe | 30 mm |
Eurobrandklasse | A1 |

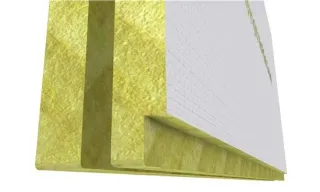

Nofisol Aussparungen
Nofisol ist in der Lage, während der Produktion der Nofisol-Schallschutzabschottungen diese Abschottungen mit Falzen sowohl an der Schmalseite als auch an der Unterseite zu versehen. Abhängig von der Anwendung und den erforderlichen akustischen Eigenschaften kann jede Nofisol-Abschottung mit einer Nut versehen werden – beispielsweise Ecknut, Mittelnut oder individuelle Nut.
Eine weitere Möglichkeit ist, dass bei Nofisol 33 und höheren dB-Abschottungen eine Seite der Abschottung gekürzt wird, um so einen Ecknut zu erzeugen. Die optimalen Abmessungen werden in Absprache festgelegt und mit einem Modell zur Freigabe festgelegt.

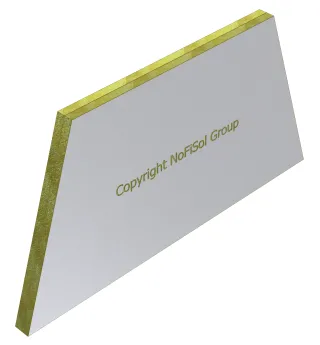

Nofisol Trapeze
Nofisol produziert Trapezblöcke (Unterseite Dach) für verschiedene Anwendungen und in einer Vielfalt von Maßen – beispielsweise an Anschlüssen von Innenwänden auf profilierten Stahl- und/oder Betondächern.
Trapezblöcke können aus einer Nofisol Brand- oder Schallabschottung gesägt werden, wobei der Typ von den gestellten Anforderungen in Bezug auf Feuerbeständigkeit und/oder Schall abhängig ist, oder es werden kahle Steinwollblöcke für eine rein thermische Anwendung produziert.

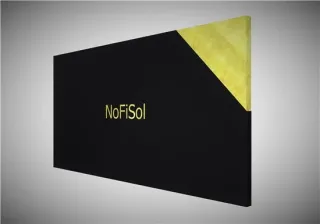

Nofisol Black
Nofisol Black ist eine semi-selbsttragende Steinwollplatte mit einem industriellen schwarzen Glasvlies auf der Sichtseite. Die Auflageplatte wird über offenen Lamellendecken angebracht, wobei hohe akustische und brandtechnische Anforderungen gelten. Die Platte ist semi-selbsttragend und wird standardmäßig in einer Modulgröße zur Anwendung in einem standardmäßigen T-24-Deckensystem angeliefert. Nofisol Black, das über einem offenen Deckensystem angebracht wird, kann – in Abhängigkeit vom Deckentyp und der Abhängehöhe. – sowohl die Längsschalldämmung verbessern als auch die Raumakustik (Nachhall).
Nofisol Black eignet sich auch für die Anwendung über anderen Deckensystemen zur Verbesserung der Gesamtakustik
Technische Daten | Nofisol Bandrasterstreifen |
Material | Steinwolle |
Beschichtung | Schwarzes Industrieglasvlies (Sichtseite) |
Länge | 1200 / 600 mm |
Breite | 600 mm |
Dicke | 20 mm |
Schallabsorption | αw 0.90 |
Eurobrandklasse | A1 |
