Produktbeschreibung
Nachhaltigkeit und Umweltschutz
Durch die verwendeten Materialien, die zu 100 Prozent sortenrein getrennt, wiederverwendet und recycelt werden können, leisten diese Systeme einen bedeutenden Beitrag zum Umweltschutz und zur Ressourcenschonung. Sie erfüllen alle Kriterien zur DGNB- und LEED Zertifizierung von Gebäuden.
Montagefreundlichkeit und Flexibilität
Die hohe Vorfertigung und das montagefreundliche System ermöglichen kurze Montagezeiten vor Ort.
De- und Remontierbarkeit
Die Wandelemente sind leicht de- und remontierbar.
Sie lassen sich verlustfrei versetzen, ohne Materialverlust, auch im laufenden Betrieb.
Sie lassen sich mit fast allen Trennwand-Systemen von Goldbach Kirchner kombinieren.
Dies macht zukünftige Raumänderungen ressourcenschonend und wirtschaftlich.
Technische Merkmale: (Achtung: alle außer T50/T55)
Teleskopierbarer Sockel: Ein stufenlos teleskopierbarer Sockel ermöglicht eine präzise Höhenanpassung bei der Montage.
Vertikale Organisierbarkeit: Durch eine verdeckte Rasterschlitzung im Ständerprofil
Revisionierbare Glasrahmen: Diese ermöglichen den Zugang und Austausch von Glaselementen.
Qualität und Präzision
Alle Goldbach Kirchner Trennwand-Systeme sind „MADE IN GERMANY“ und kombinieren Qualität mit Präzision. Technische Anforderungen wie Brand- und Rauchschutz, Schallschutz, Raumakustik, Stand- und Absturzsicherheit sind geprüfte Funktionsmerkmale.
Wandsysteme

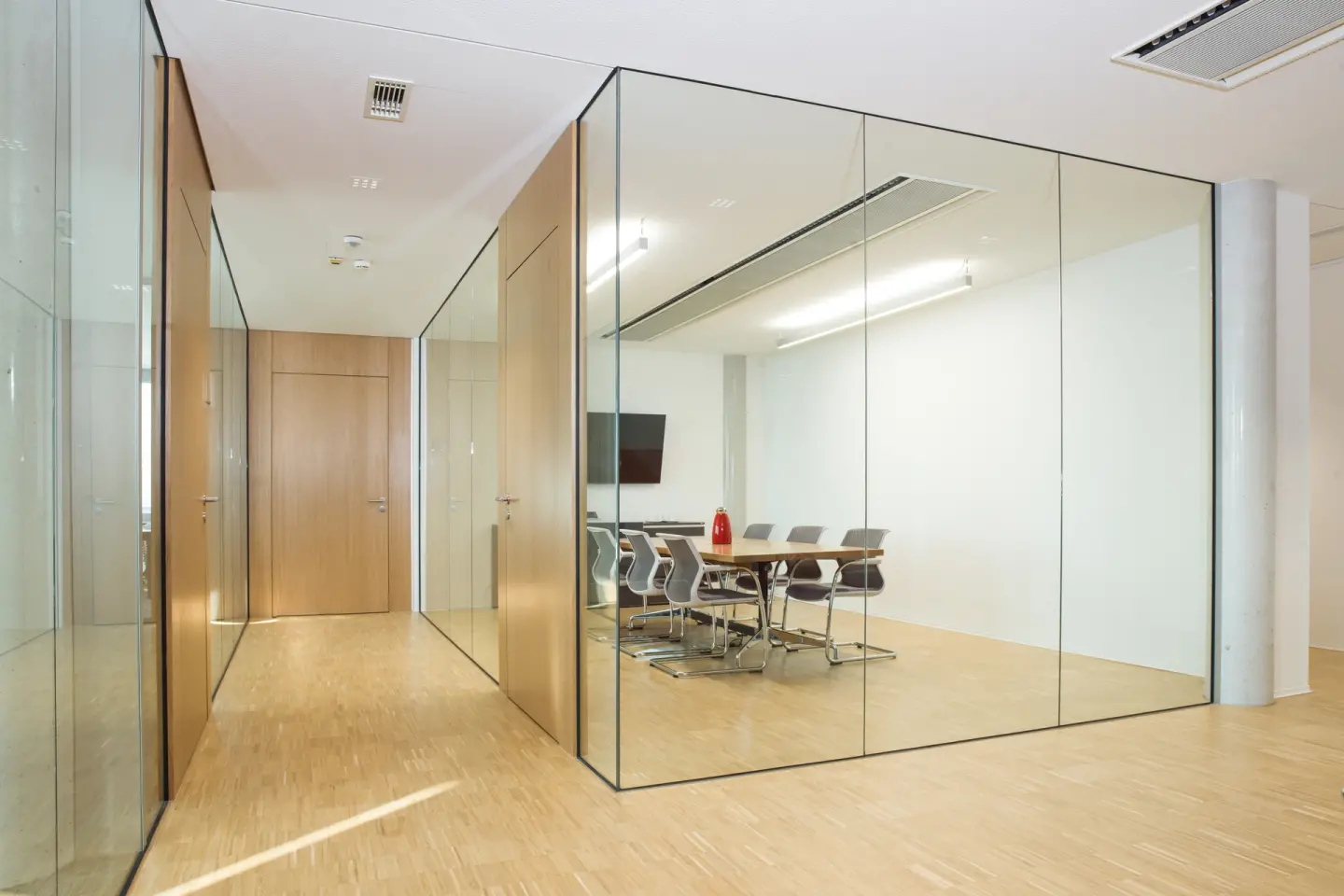

Trennwand T55 – Ganzglaswand rahmenlos
Glas-Systemtrennwand T55 – Ganzglaswand, Zweischeiben-Verglasung
Flexibles rahmenloses Ganzglas-Trennwandsystem mit Zweischeiben-Verglasung ohne vertikale Profile. Endlosverglasung ohne vertikale Pfosten und feste Breitenrasterung, für alle Raumhöhen anpassbar. Individuelle Gestaltung mit unterschiedlichen Gläsern und Sonderoberflächen. Die Elemente sind schnell zu montieren und umzubauen.

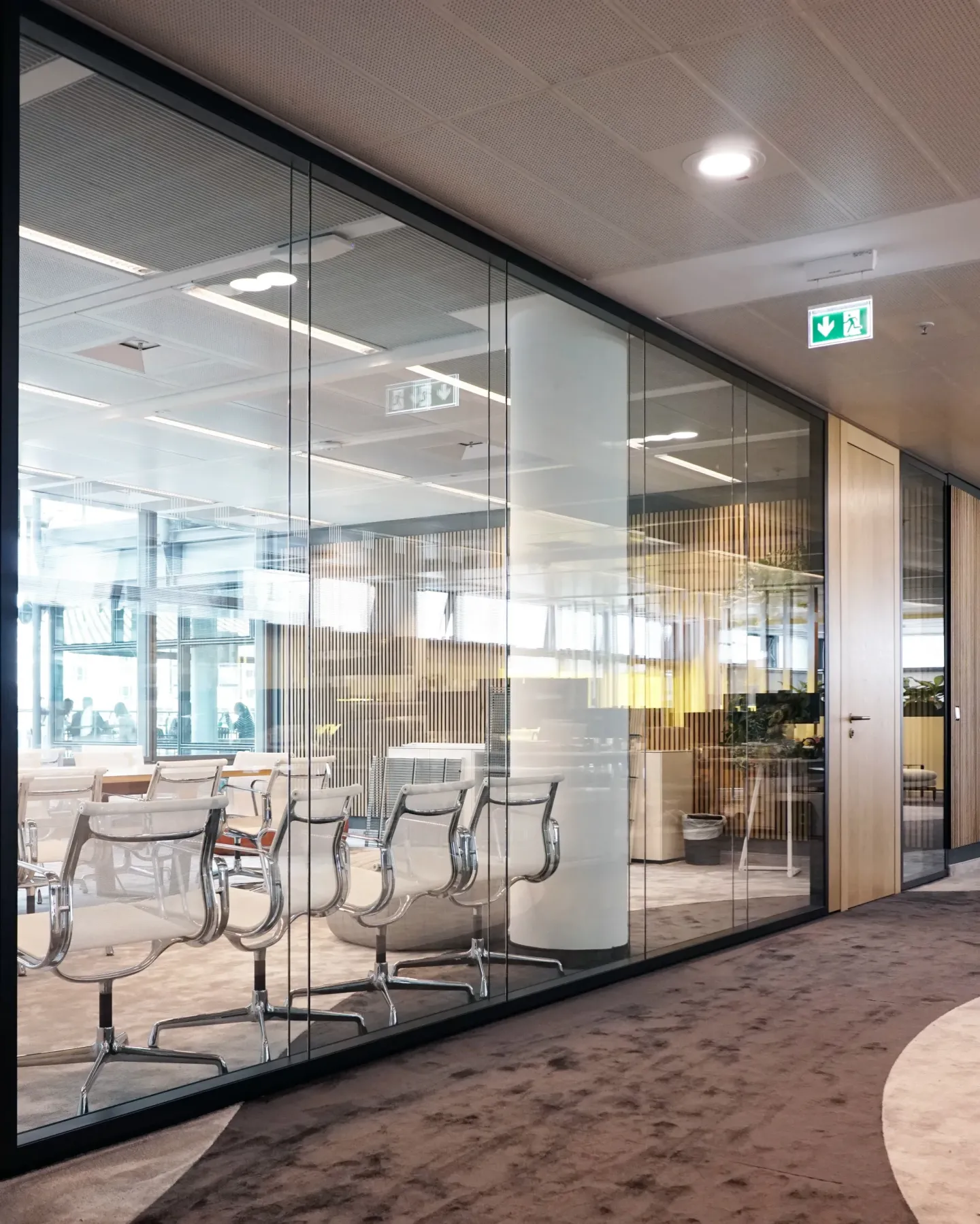

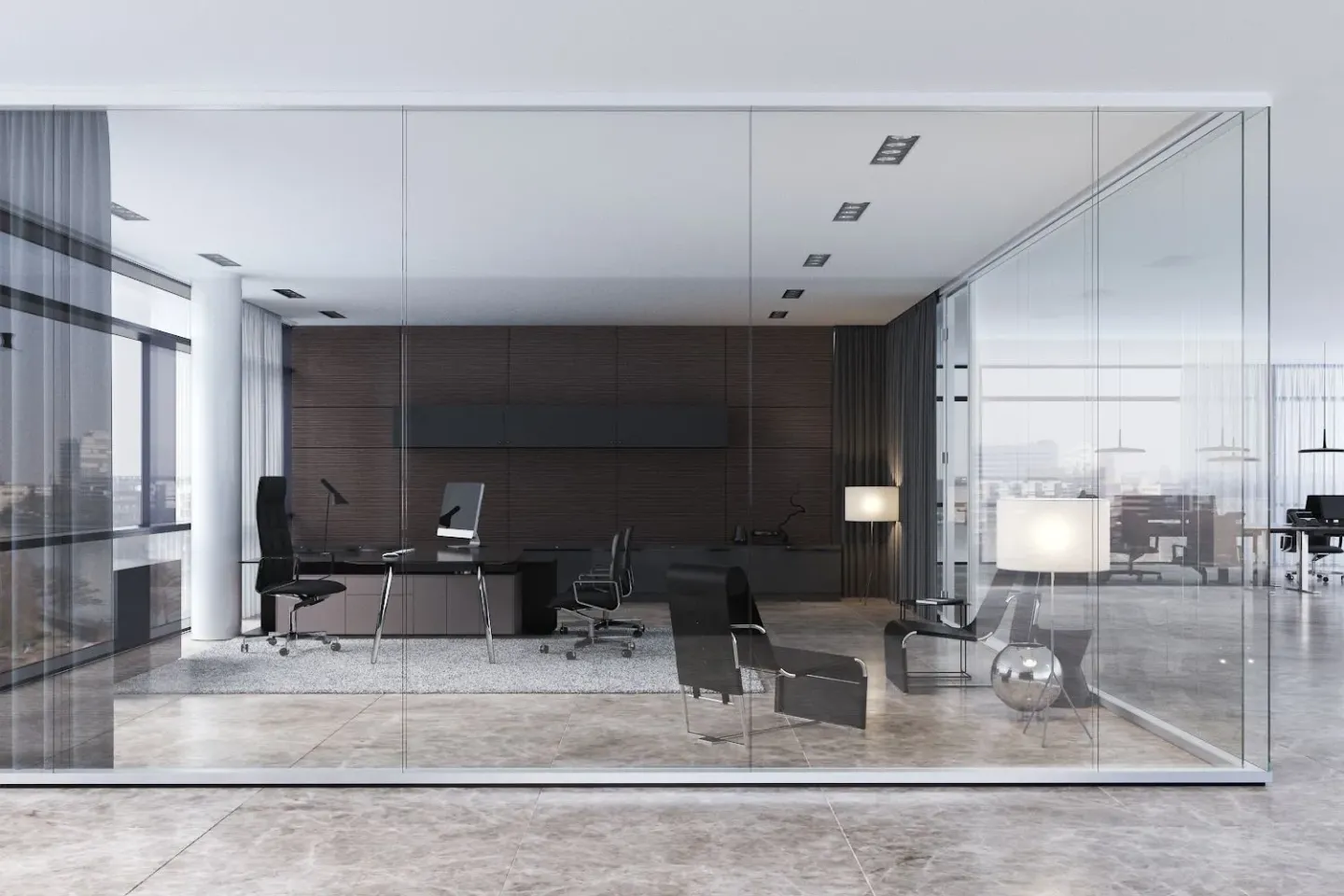

Trennwand T55 – Ganzglaswand rahmenlos
Aus der Serie Trennwand-Systeme von Goldbach Kirchner raumconcepte
Trennwand T55 – Ganzglaswand rahmenlos
Alle verwendeten Materialien entsprechen aktuellen technischen Vorgaben und Nachhaltigkeitsstandards. Die Glastrennwand T55 lässt sich mit allen Trennwandsystemen von Goldbach Kirchner kombinieren.
Die Ganzglaswand T55 ist ausschließlich von Boden- und Deckenprofilen gefasst. Durch die Zweischeiben-Verglasung lassen sich innenliegende Jalousien zur temporären Regulierung der Durchsicht integrieren.
Eigenschaften
Trennwandsystem mit Zweischeiben-Verglasung, rahmenlos
Wandstärke 100 mm
Raumhöhen bis 3,25 m
Hohe Schalldämmwerte bis Rw,p = 48 dB
Einsatz von schaltbaren Gläsern
Sortenreines Recycling möglich
Weitere Produktinformationen: Trennwand T55

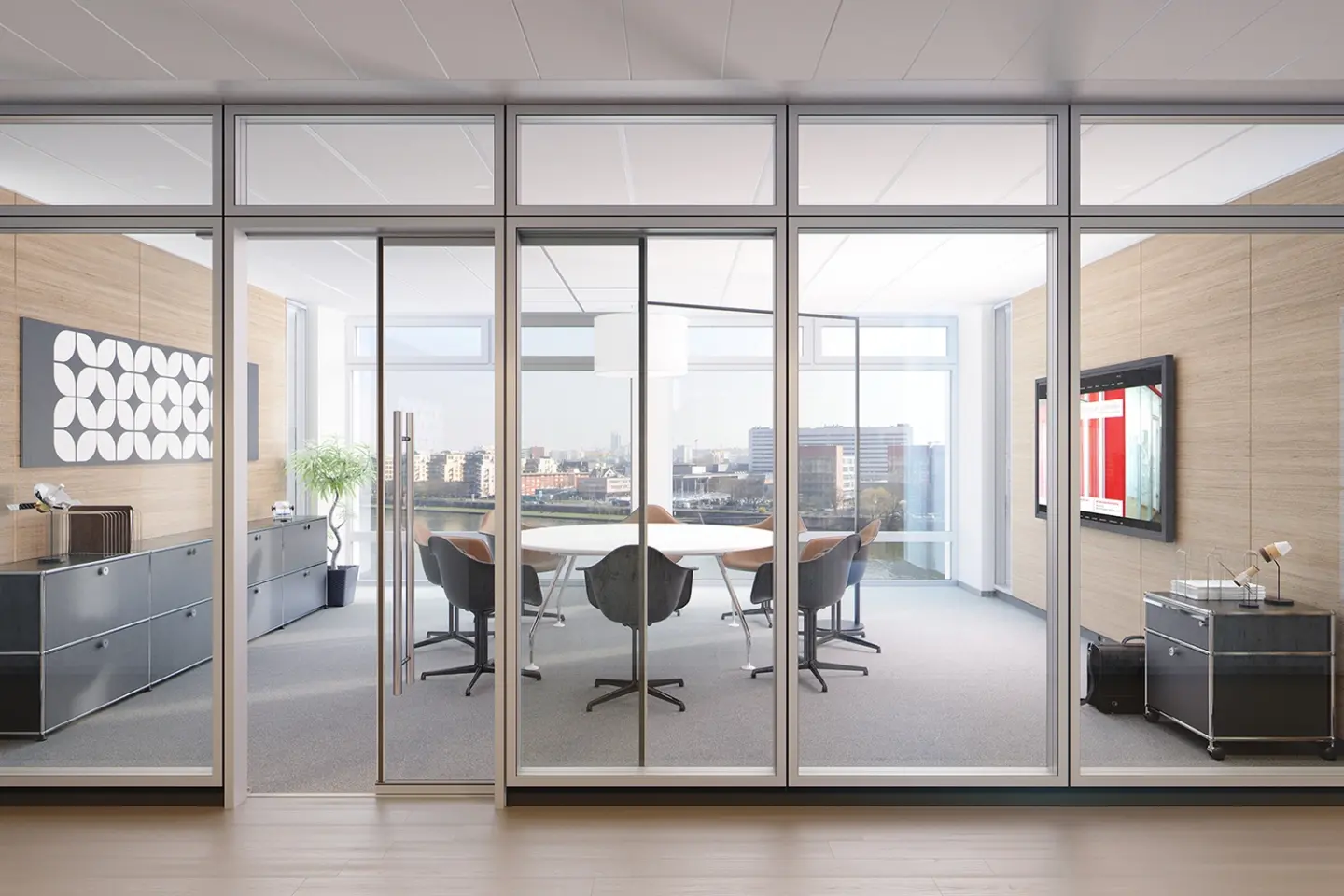

Ganzglas-Schiebetüren mit integriertem Schallschutz bis 37 dB
Aus der Serie Trennwand-Systeme von Goldbach Kirchner raumconcepte

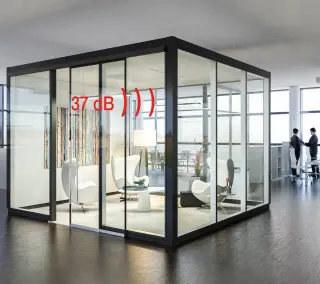

Ganzglas-Schiebetüren mit integriertem Schallschutz bis 37 dB
Neu: Ganzglas-Schiebetüren mit integriertem Schallschutz
Passend zur Transparenz seiner Glas-Systemtrennwände bietet der Hersteller Goldbach Kirchner das innovative Ganzglas-Schiebetürsystem mit erhöhtem Schallschutz an. Das exklusive System erreicht Schalldämmwerte bis 37 dB, bis Schallschutzklasse 2.
Weitere Produktinformationen auf Seite 2 oder als Download: Ganzglas-Schiebetüren

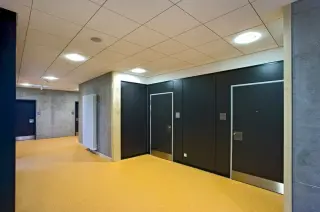

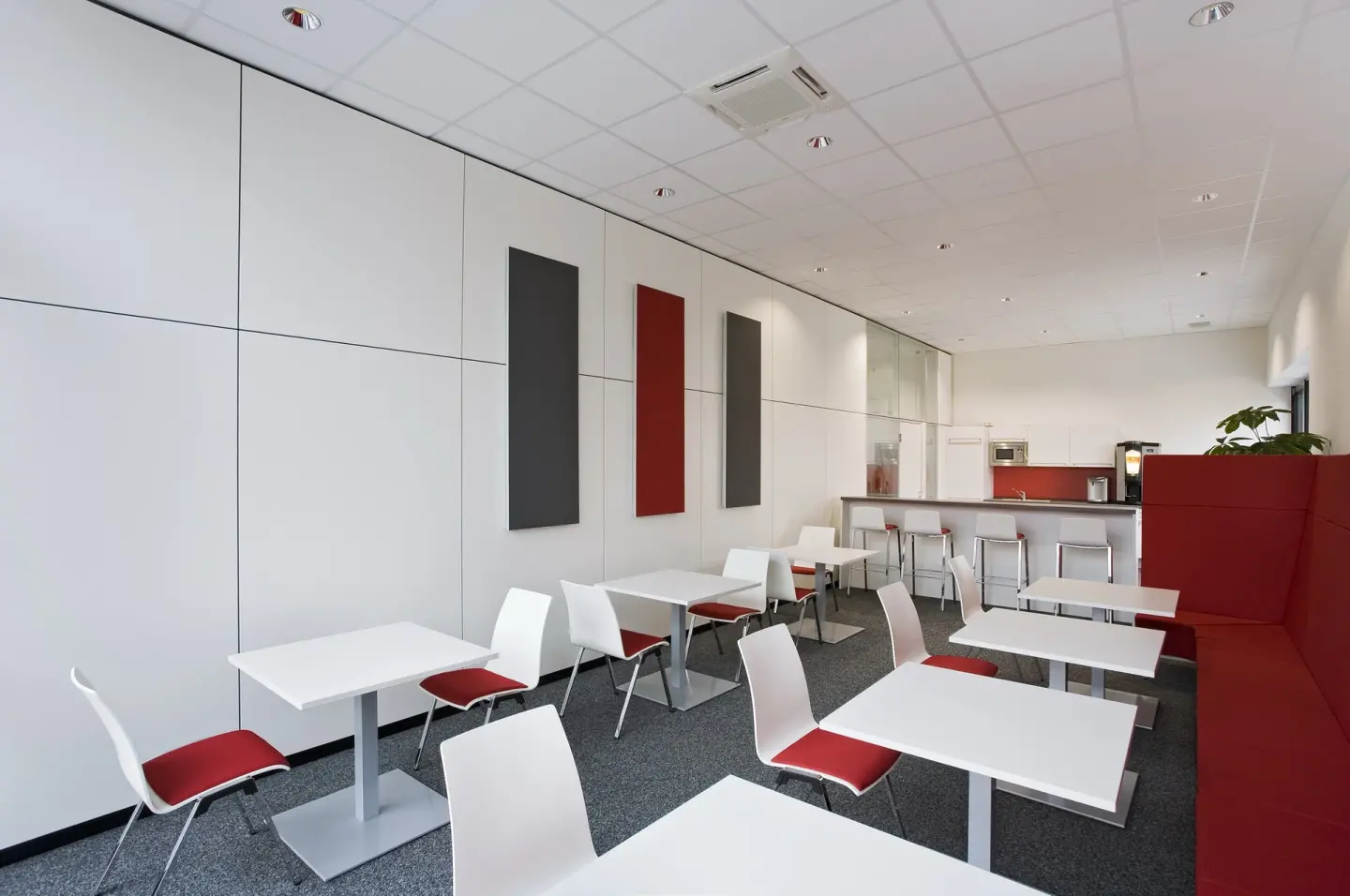

Trennwand T10 - Vollwandsystem
Trennwand T10 – Vollwandsystem in geschlossener Bauweise
Echte Raumabtrennung für diskretes Arbeiten in behaglichem Ambiente.
Das geschlossene Trennwandsystem T10 ist kombinierbar mit allen Goldbach Kirchner Systemkomponenten. Die beidseitig vollverschalte Systemtrennwand ist raumabschließend, nichttragend und organisierbar einzusetzen.
Eigenschaften
Wandstärke 100 mm
Brandschutz F30/EI30
Schallschutzwerte 44 - 51 dB
Individuelles Design in Dekor-, Furnier-, Lack-, Textil- und Sonderoberflächen möglich
Weitere Produktinformationen: Trennwand T10

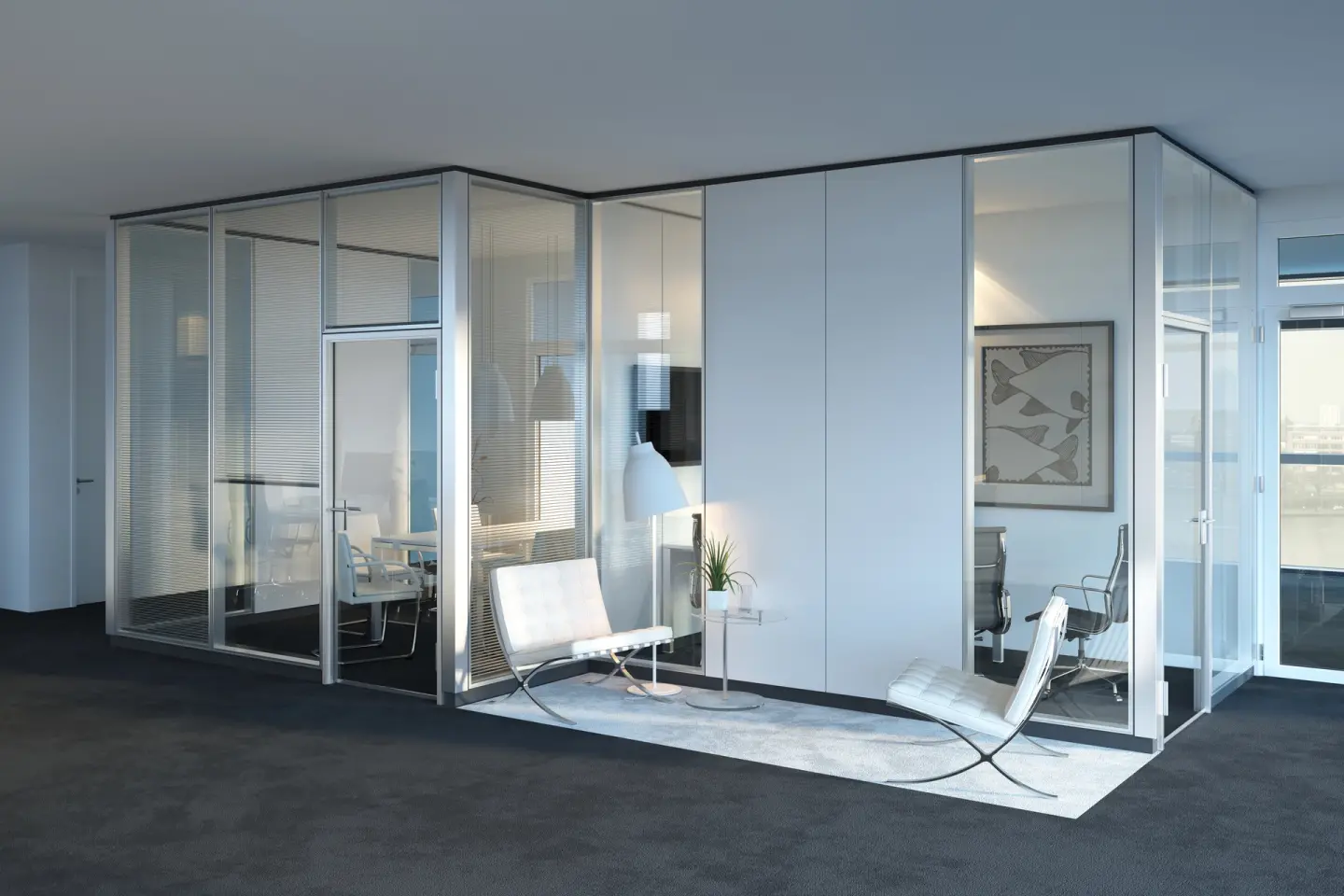

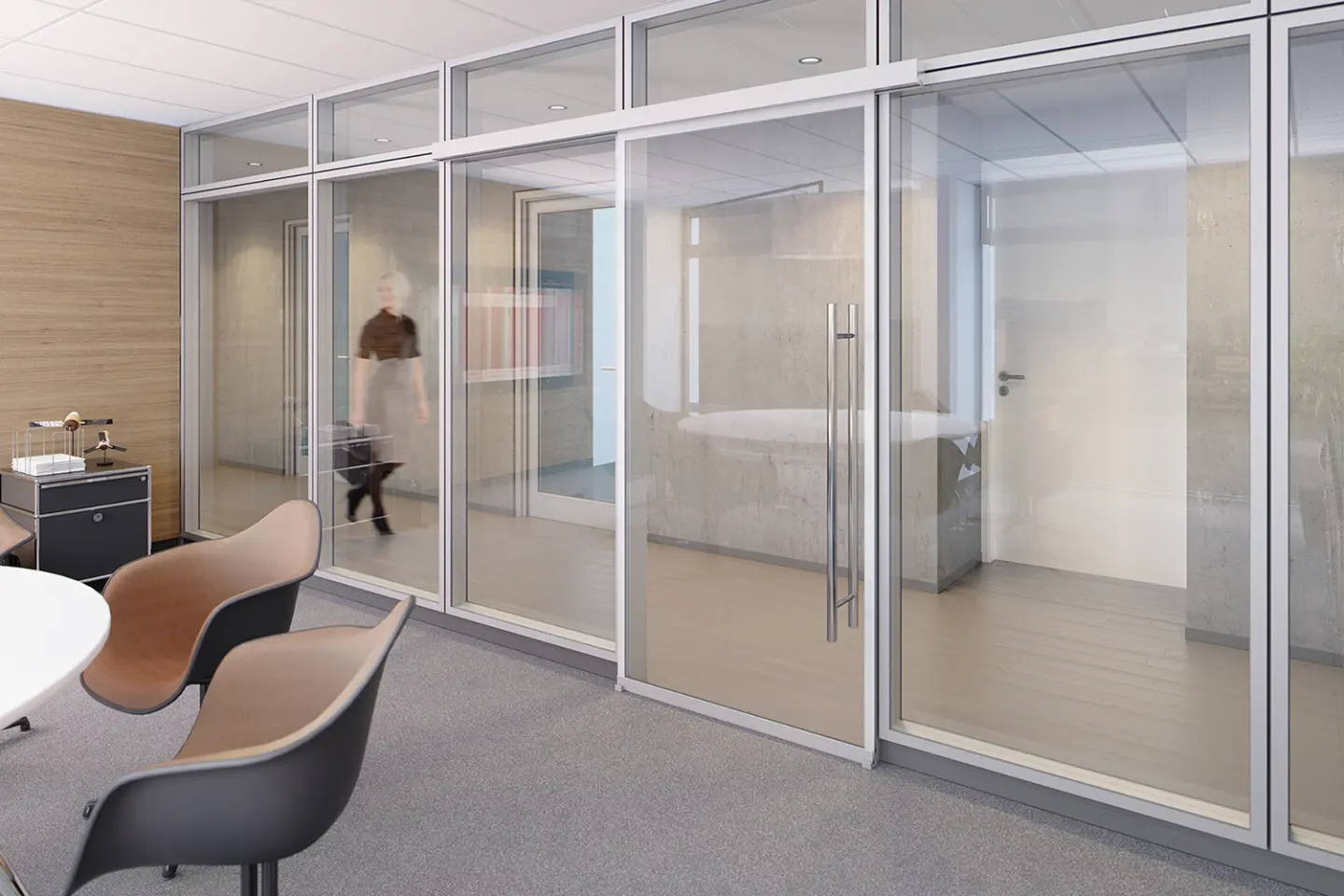

Trennwand T34 - Zweischeiben-Verglasung, frontbündig

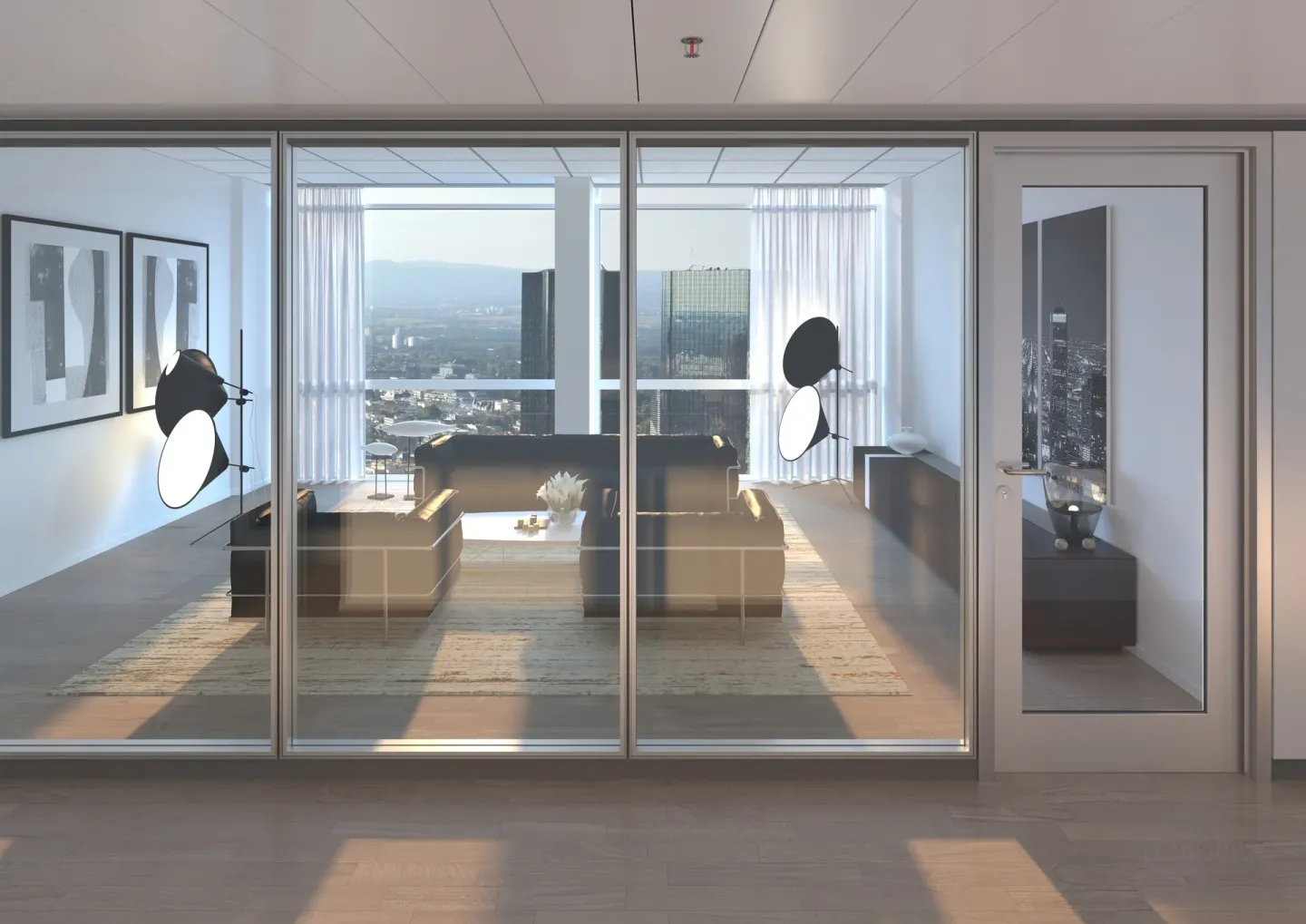

Trennwand T34 - Zweischeiben-Verglasung, frontbündig
Die hochwertige Wandbauweise mit Zweischeiben-Verglasung ist für den dynamischen Einsatz und schnellen Umbau entwickelt. Raumabschließende, nichtragende, organisierbare System-Trennwand mit Zweischeibenverglasung. Aluminiumrand 34 mm, gleich der schmalen Türzarge.
Das geschlossenes System mit jederzeit revisionierbaren Rahmen lässt sich individuell mit unterschiedlichen Gläsern und Sonderoberflächen gestalten. Die Elemente sind schnell zu montieren und umzubauen. Das komplette Versetzen von Trennwänden ist ohne Materialverlust möglich.
Eigenschaften
Trennwandsystem mit Zweischeiben-Verglasung, frontbündig
Stahl-Skelettbauweise
Wandstärke 100 mm
Vollwand-, Glas- und Türelemente durchgängig kombinierbar
Vertikal organisierbar, Mediensockel integrierbar
Flexibel an künftige Raumanforderungen anpassbar, schnelle De- und Remontage, auch im laufenden Betrieb
Weitere Produktinformationen: Trennwand T34

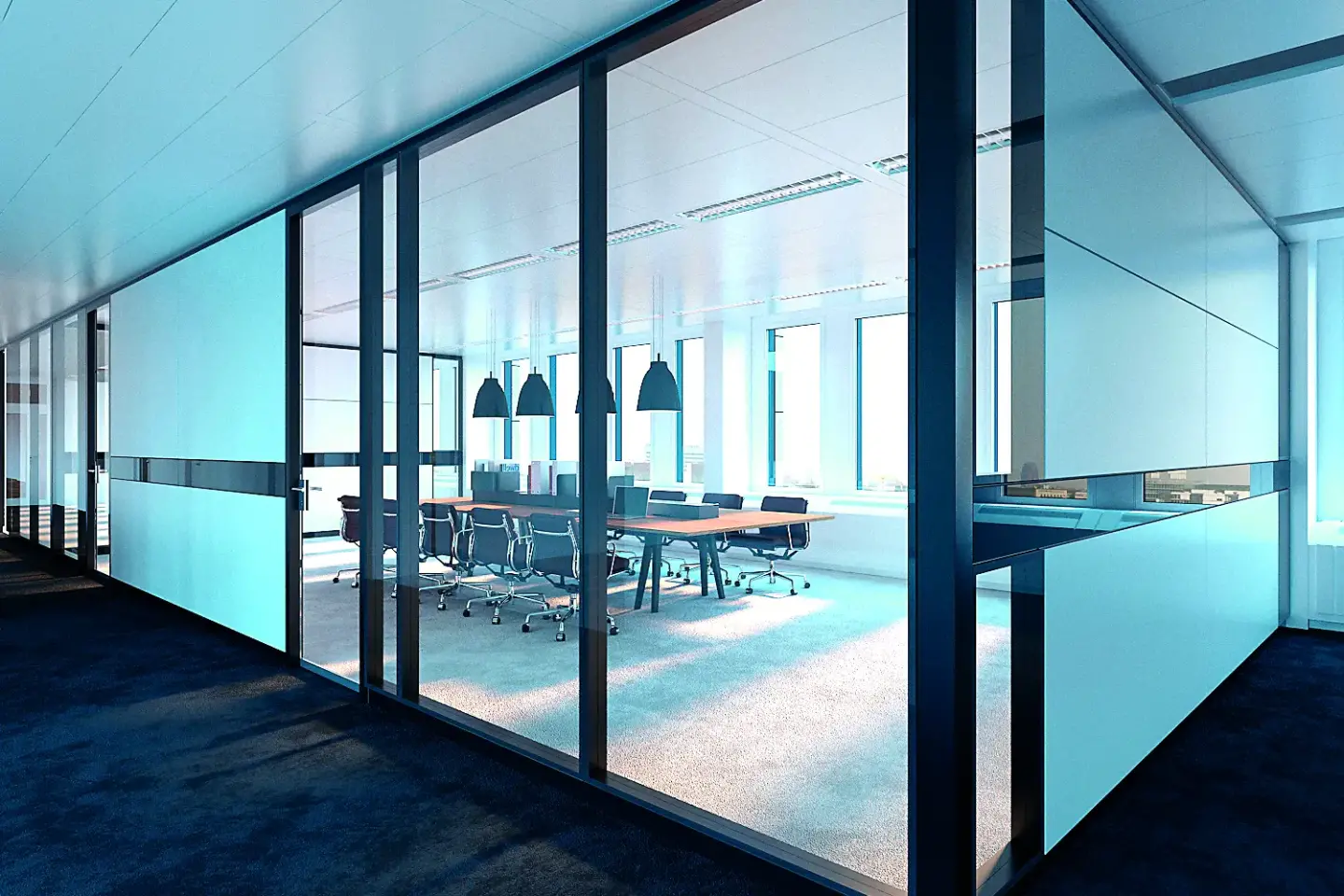

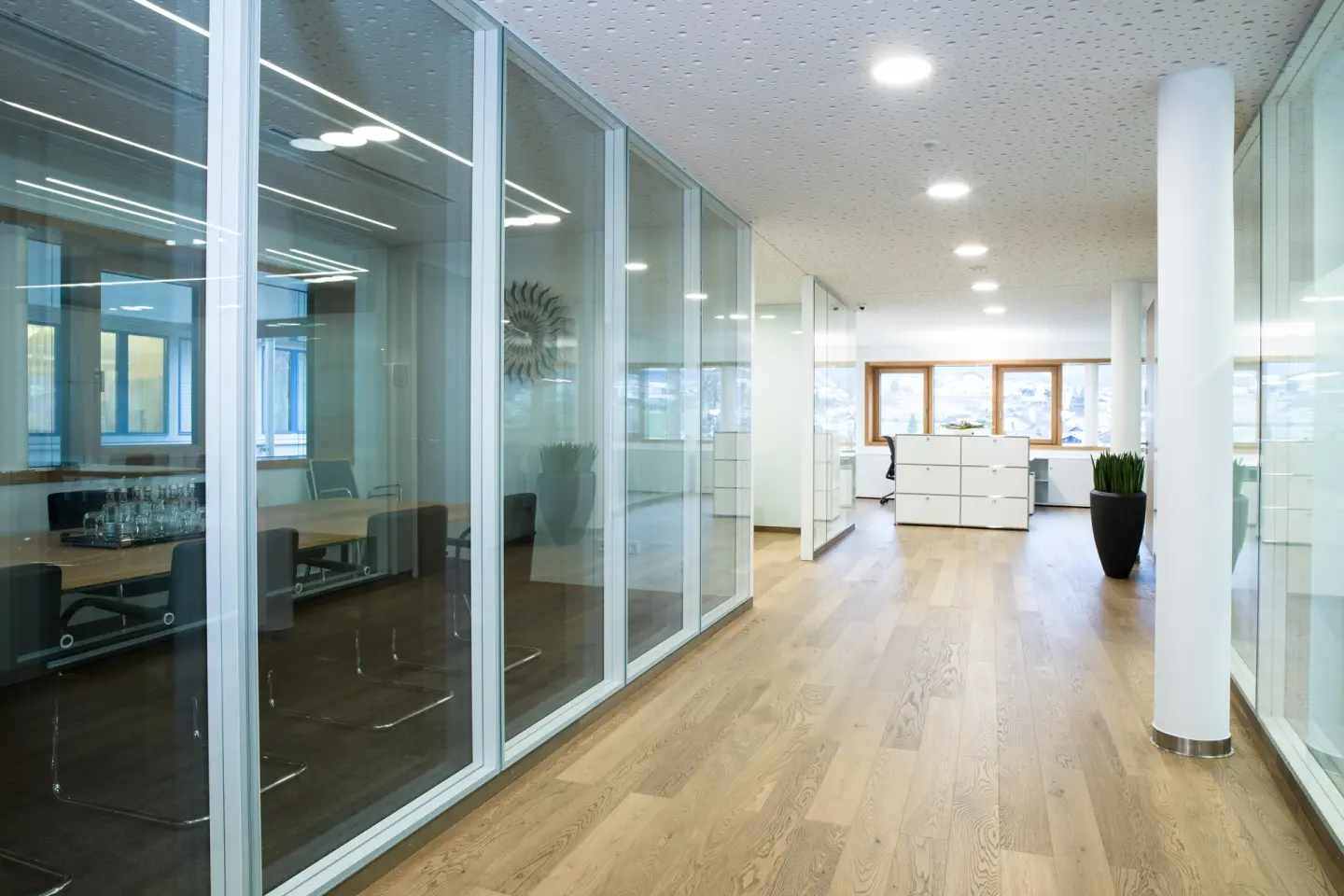

Trennwand T35 - Zweischeiben-Verglasung, frontbündig

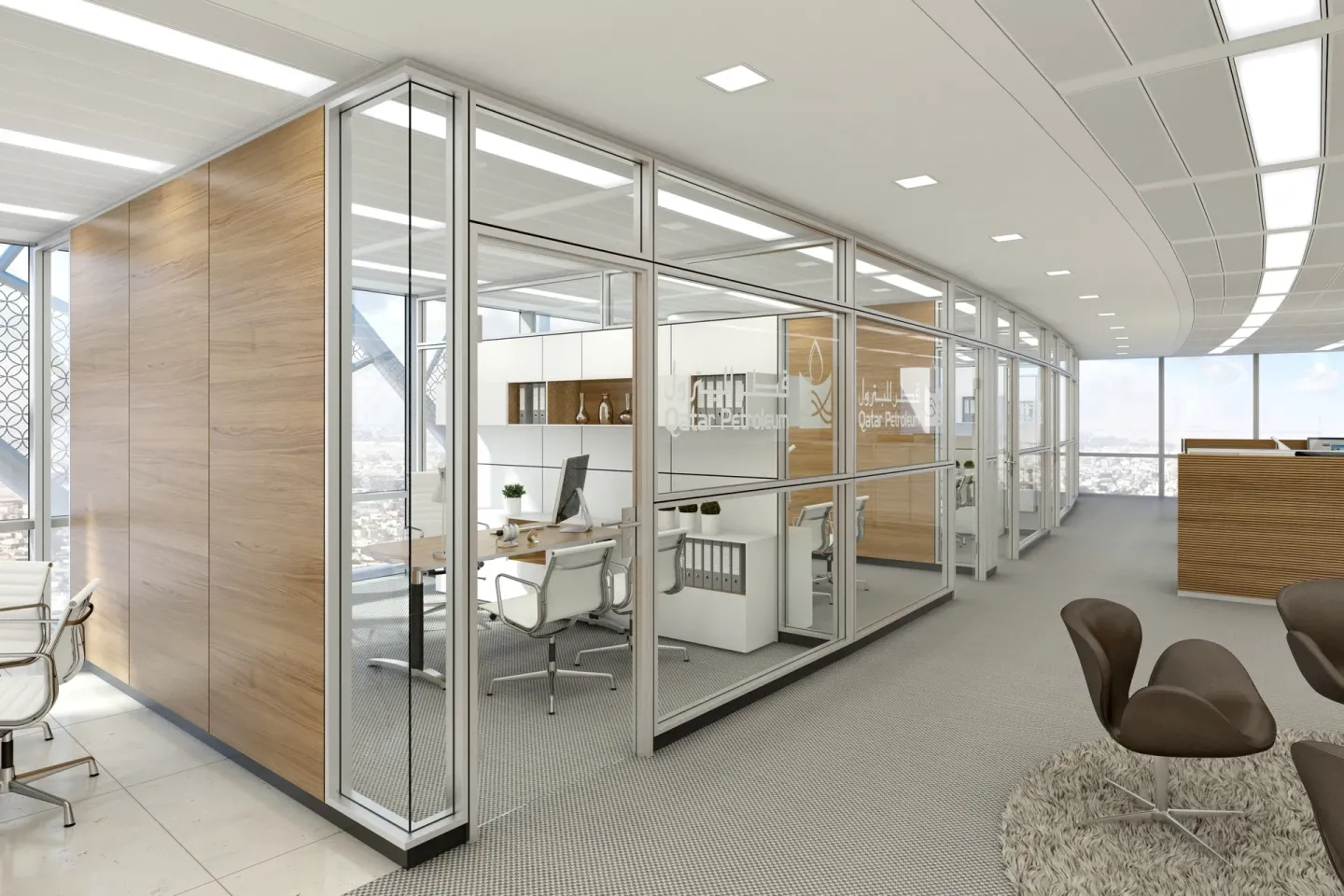

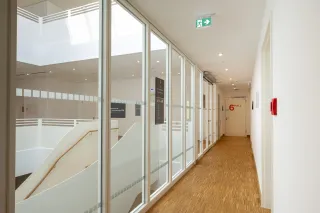

Trennwand T35 — Verbaut im Futurium, Berlin — © Richter Musikowski
Aus der Serie Trennwand-Systeme von Goldbach Kirchner raumconcepte
Trennwand T35 — Verbaut im Futurium, Berlin — © Richter Musikowski
Trennwand T35
Filigrane Leichtigkeit und Weite, mit der Option auf volle Diskretion.
Das Trennwandsystem T35 bietet Räumen mit feststehender Verglasung eine transparent, offene Atmosphäre. Das System mit Zweischeibenverglasung hat schmale Rahmen, ist vertikal organisierbar und bietet bei Bedarf Sichtschutz durch die Integration innenliegender Jalousien. Diese Trennwand ist auch als absturzsichernde Variante und als Brandschutzwand lieferbar.
Eigenschaften
Trennwandsystem mit Zweischeiben-Verglasung
Wandstärke 100 mm
Absturzsichernde Verglasung nach TRAV möglich
Brandschutz
Rauchschutz
Schalldämmung bis Rw,p = 51 dB
Sonderausführungen mit elektrisch schaltbaren Gläsern, blickdichten Glasscheiben, innenliegenden Jalousien möglich
Weitere Produktinformationen: Trennwand T35

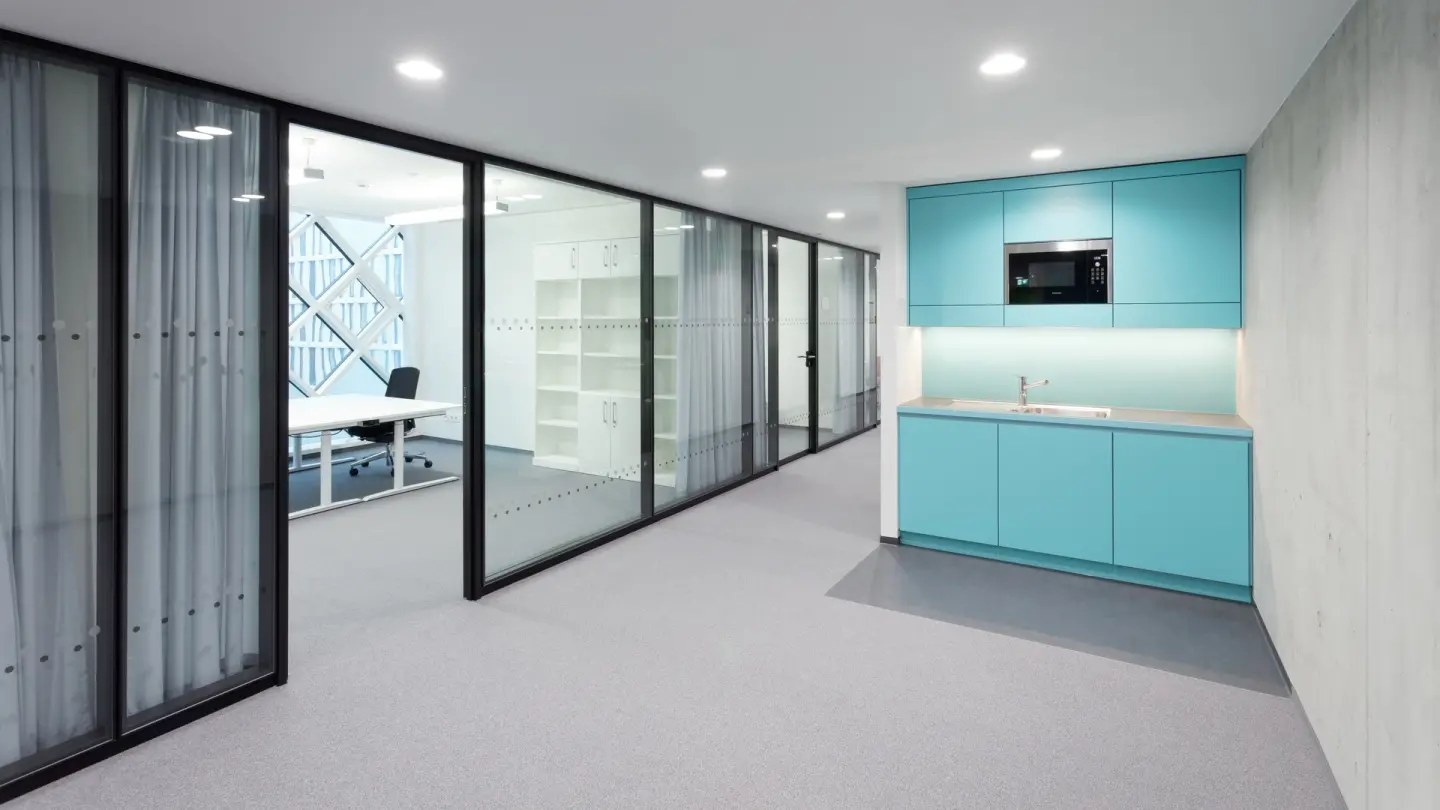

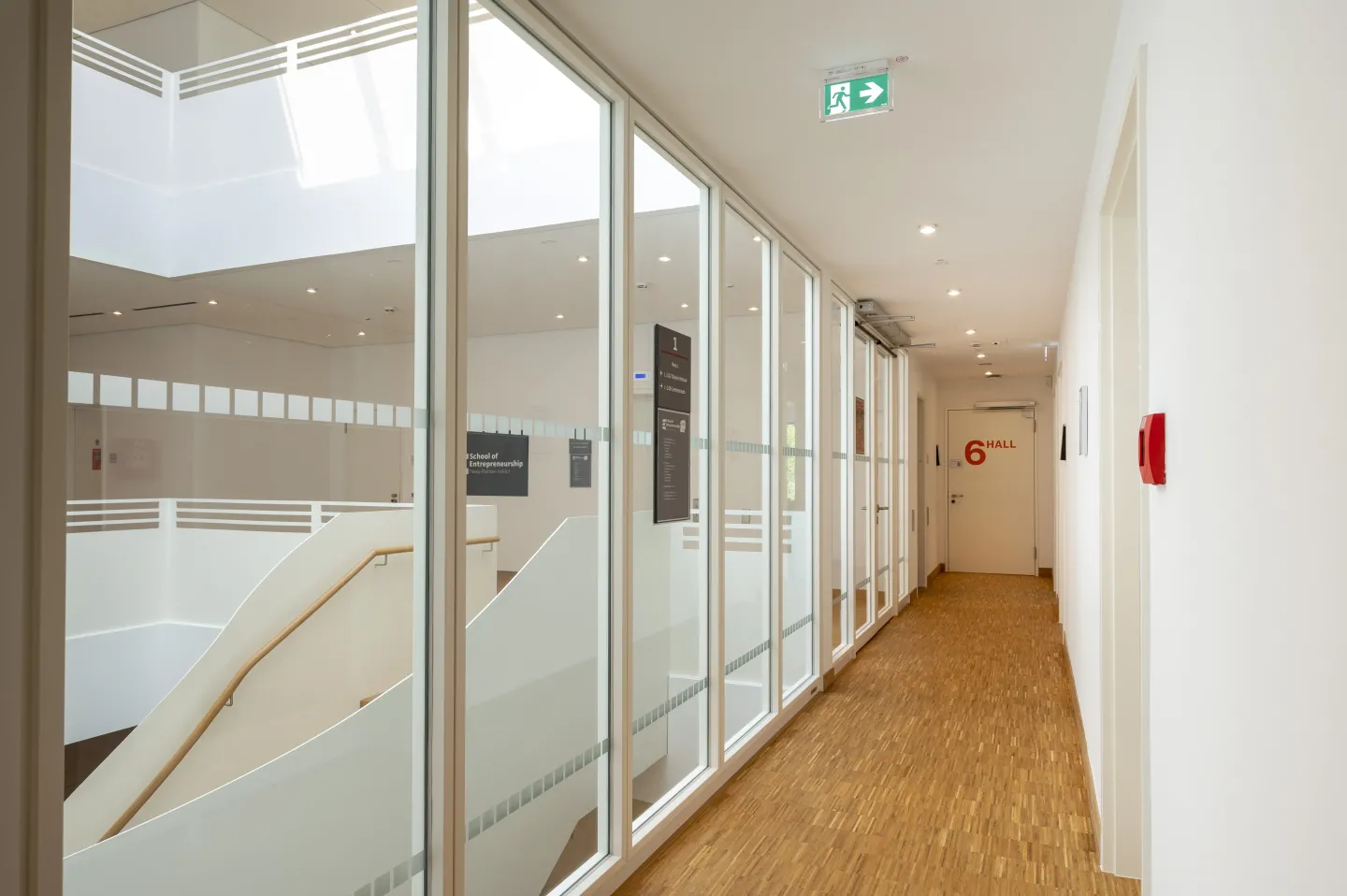

Trennwand T36 EI 30 - Dreischeiben-Verglasung, frontbündig
Trennwand T36 EI 30 – frontbündige Dreischeiben-Verglasung
Aus der Serie Trennwand-Systeme von Goldbach Kirchner raumconcepte

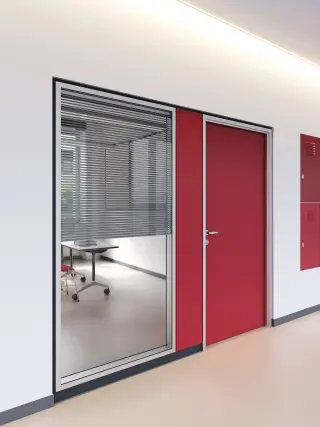

Trennwand T36 EI 30 – frontbündige Dreischeiben-Verglasung
Trennwand T36 EI 30
Dreischeiben-Verglasung, frontbündig
Die Trennwand T36 ist optisch die Ergänzung zu T35 im Brandschutzbereich, lässt sich aber auch mit allen anderen Systemen kombinieren.
Das flexibles Trennwandsystem T36 erweitert die T35 durch eine mittig angebrachte Brandschutzverglasung. Geprüft in F30 / EI30 ohne feste Breitenrasterung, für alle Raumhöhen anpassbar. Beide Systeme können ohne optische Abweichung kombiniert werden und bilden ein transparentes Brandschutzkonzept.
Weitere Informationen: Trennwand T36 EI 30

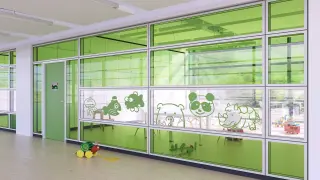

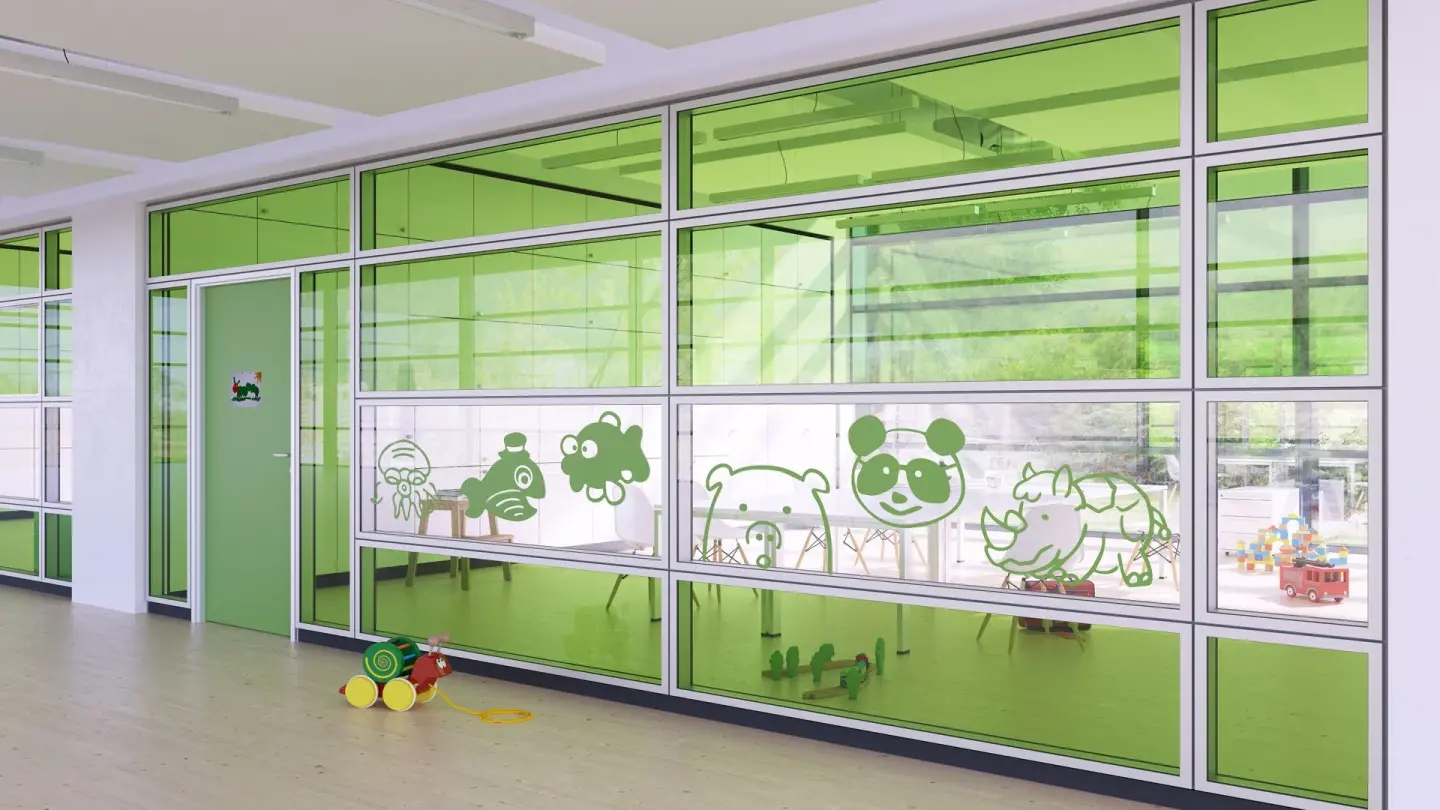

Trennwand T42/T43 - Einscheibenverglasung
Trennwand T42/T43 - Einscheibenverglasung, mittig liegend
Der einfache Weg für großzügige Raumkonzepte.
Die raumabschließende, nichttragende und organisierbare Trennwand T42 ist ausgestattet mit mittiger Monoscheibenverglasung. Ausführung in Skelettbauweise im Endlossystem nach einem einheitlichen Konstruktionsprinzip.
Die Systemtrennwand T43 basiert auf dem Wandsystem T42. Um höhere Schalldämmwerte zu erreichen, ist die T43 mit Isolierverglasung ausgestattet.
Weitere Produktinformationen: Trennwand T42, Trennwand T43

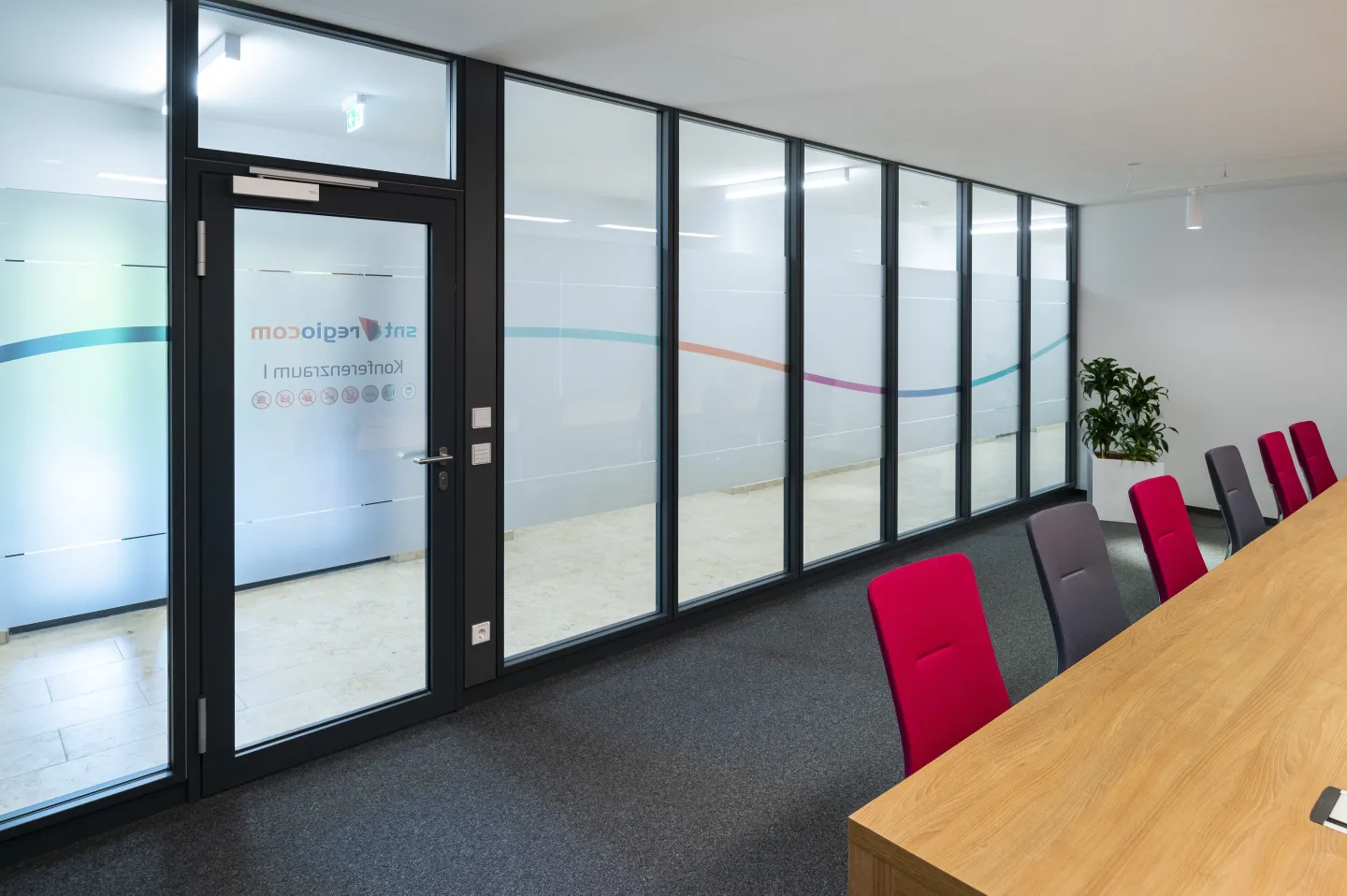

Trennwand T46 - die Brandschutzwand
Einscheibenverglasung, Brandschutz und Absturzsicherheit bei Bedarf
Das Trennwandsystem T46 erfüllt mit EI 30/F30 Brandschutzverglasung alle Brandschutzanforderungen, auch mit Eckausbildung. Es erweitert die Systeme T42/T43.
Die brandschutztechnische Nachweisführung dieses Systems ist ein wichtiges Argument für diese Glastrennwände, speziell wenn Fluchtwege in Büroräumen, öffentlichen Gebäuden oder separaten Gastronomiezonen geplant werden.
Eigenschaften
Maximale Abmessung, vertikale Anordnung ohne Teilung: 3 m Höhe mit bis zu 1,50 m Breite.
Maximale Abmessung, horizontale Anordnung ohne Teilung: 1,50 m Höhe mit bis zu 2,50 m Breite.
Raumhöhen bis 4 m möglich, in Kombination mit T10 F30/EI30 als Oberblende bis 4,50 m.
Goldbach Kirchner Profilständer
innenliegende Jalousien möglich
Weitere Produktinformationen: Trennwand T46
Trennwand T50 - Transparente Ganzglaswand
Trennwand T50 - Transparente Ganzglaswand
Volle Transparenz bei akustischer Trennung bietet die ständerlose Ganzglas-Trennwand T50. Die raumhohe Einscheibenverglasung verzichtet komplett auf vertikale Profile, die Glasscheiben werden von oben und unten mit 27 mm schmalen Aluminiumprofilen fixiert.
Neben dem Einsatz in modernen Gebäuden mit transparenter Architektur eignet sich die Ganzglaswand T50 auch zur Raumteilung in sanierten oder historischen Immobilien. Fast schwerelos können so Büroeinheiten abgetrennt werden. Tragende Elemente sind auf ein Mindestmaß reduziert, die Glasflächen lassen die vorhandene Raumarchitektur wirken.

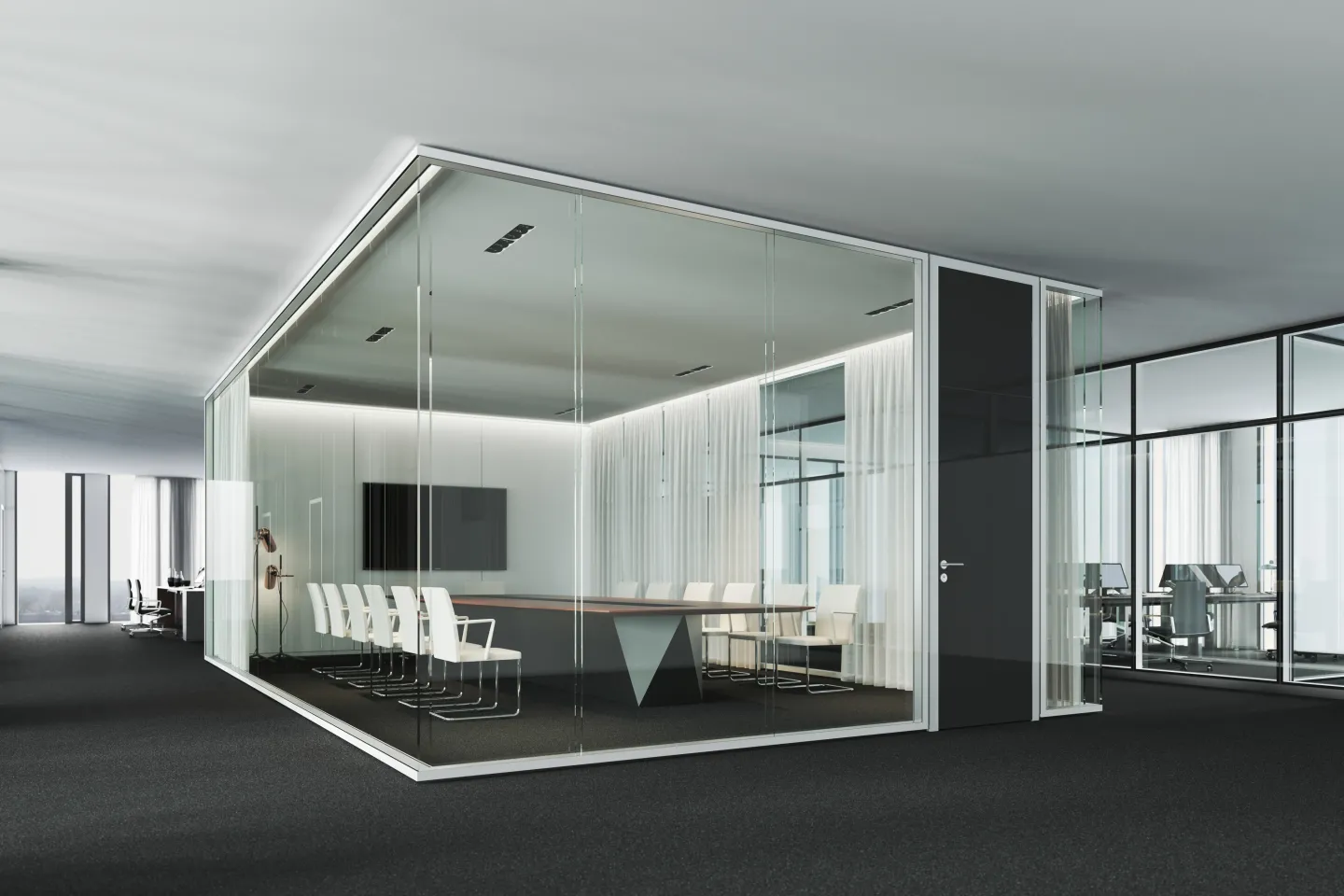

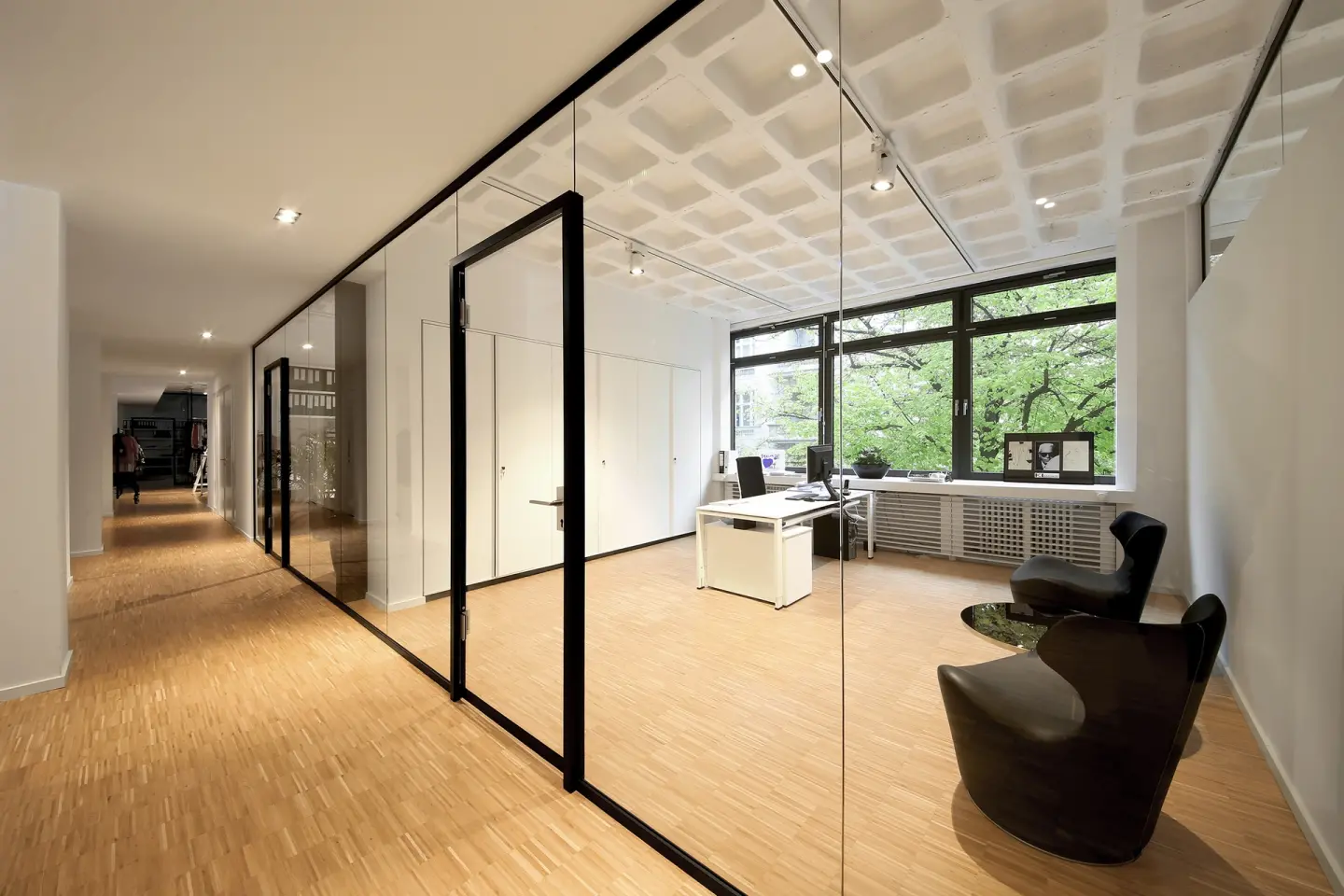

© Mark Asipowicz - Trennwand T50
Aus der Serie Trennwand-Systeme von Goldbach Kirchner raumconcepte
© Mark Asipowicz - Trennwand T50
Eigenschaften
Trennwandsystem mit Einscheibenverglasung
Wandstärke ab 10 mm
Rahmen 27 mm / 33 mm schmal
Profilhöhe 40 mm
Schallschutzwerte bis 37 dB
Als "echte" Rundwand mit gebogenen Profilen und Gläsern lieferbar
Weitere Produktinformationen: Trennwand T50

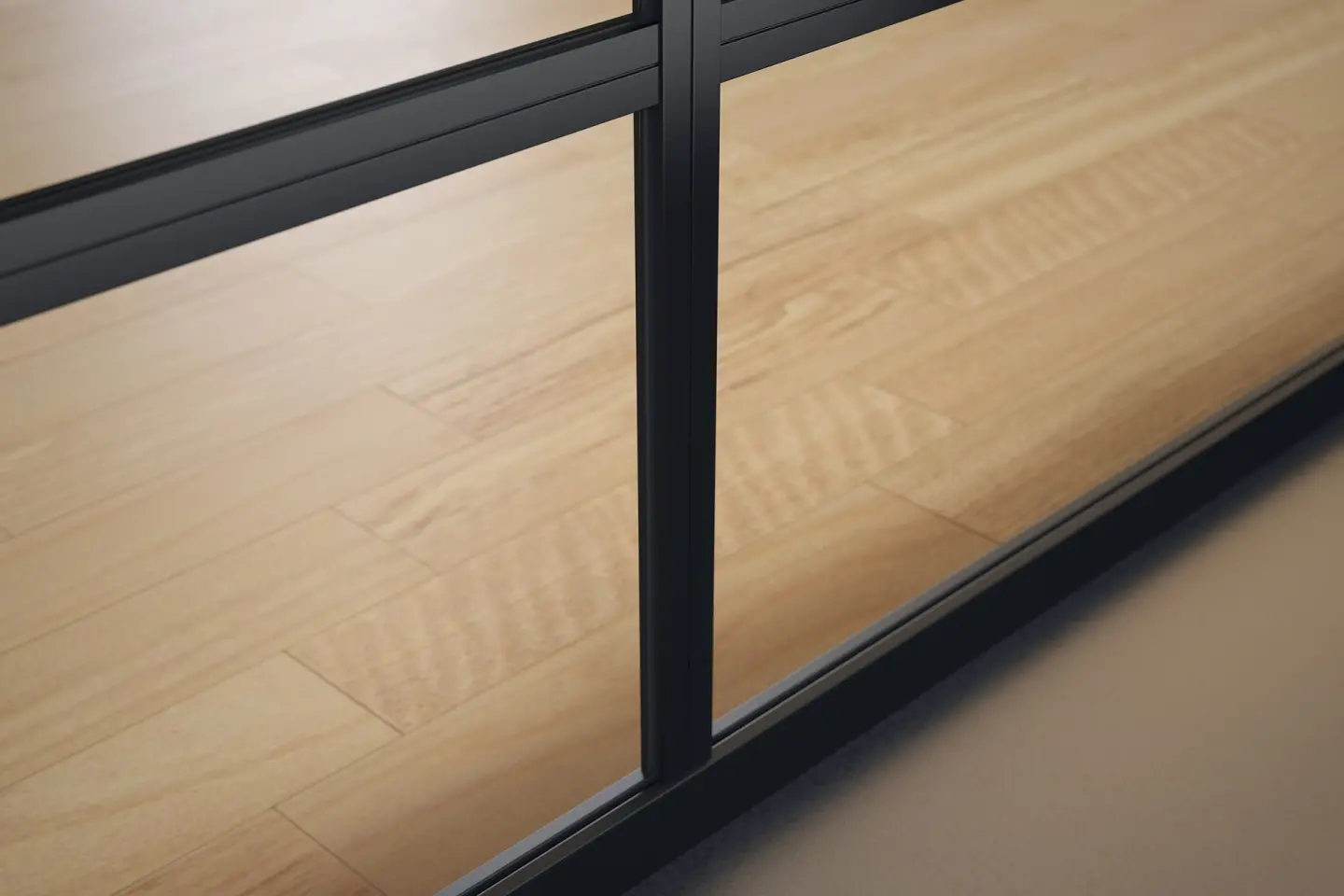

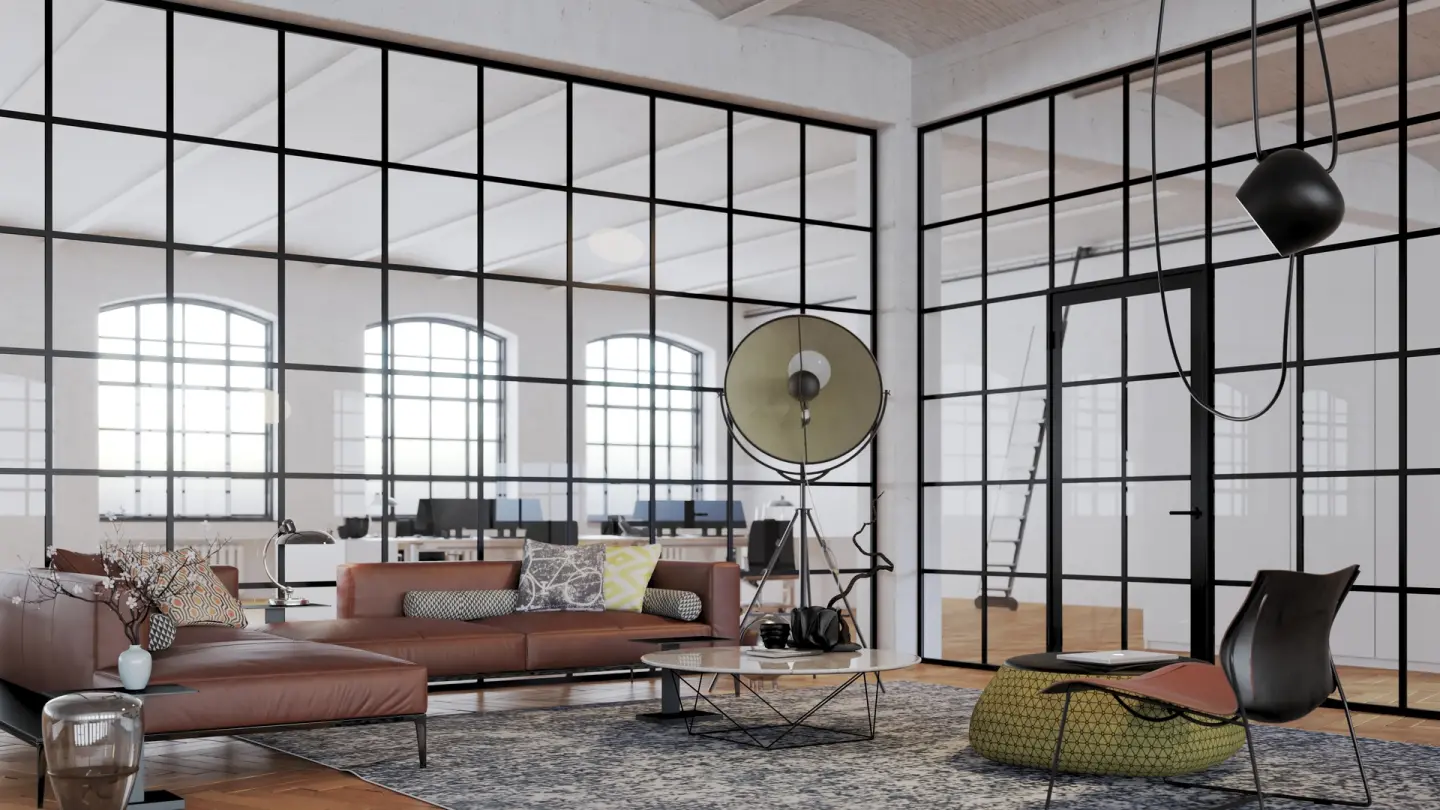

Trennwand T50 Loft – Trennwandsystem im Industriedesign
Trennwandsystem mit der Optik von Sprossenfenstern im Bauhaus-Design. Diese erlauben den Loft Charakter. Die variablen Sprossen haben eine Ansichtsbreite von 30 mm, die Gefachbildung ist flexibel und individuell gestaltbar. Das System T50 Loft wird mit passender Rahmentür angeboten. Die matte Oberfläche hat eine leichte Feinstruktur und ist gepulvert. Standard ist Grafitschwarz RAL 9011, andere RAL-Töne sind auf Anfrage erhältlich.

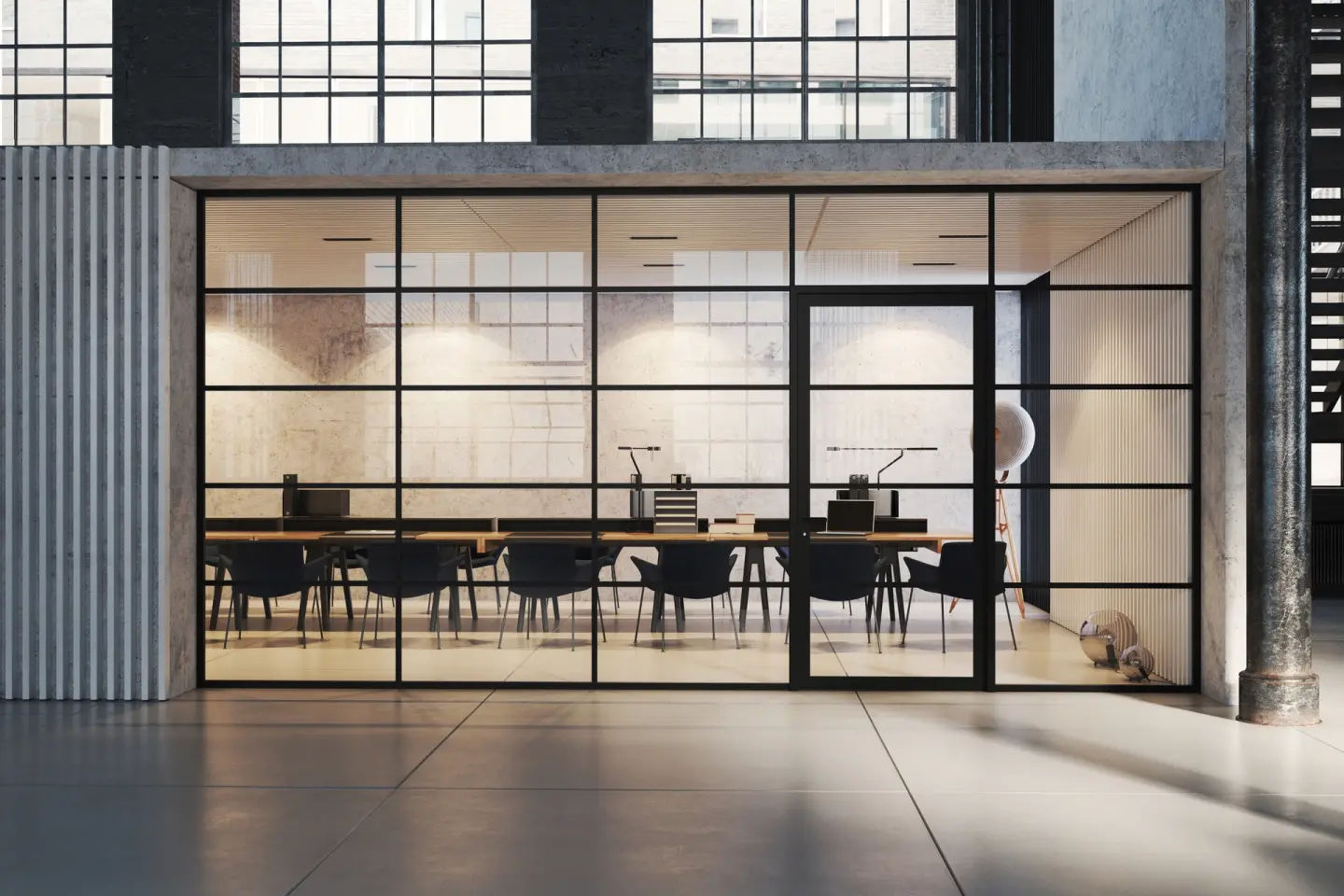

Trennwand T50 Loft – Trennwand-System im Industriedesign
Aus der Serie Trennwand-Systeme von Goldbach Kirchner raumconcepte
Trennwand T50 Loft – Trennwand-System im Industriedesign
Industriedesign
Trennwandsystem mit Einscheibenverglasung
Wandstärke ab 10 mm
Rahmen 27 mm schmal
Profilhöhe 40 mm
Sprossen variabel gestaltbar, 30 mm Ansichtsbreite
Schallschutzwerte bis 37 dB
Ohne Brandschutzanforderung
Die ständerlosen Ganzglas-Trennwandsysteme T50 Loft bieten volle Transparenz bei akustischer Trennung . Die Glasscheiben werden von oben und unten mit 27 mm schmalen Aluminiumprofilen fixiert.
Mit dem Retro-Style eignet sich das System T50 Loft auch zur Raumteilung in Gastronomie und Hotels. Die nichttragende innere Trennwand wird mit Aluminium U-Profilen an den Baukörper angeschlossen. Leicht und fast schwerelos können so Räume abgetrennt werden. Tragende Elemente sind auf ein Mindestmaß reduziert.
Weitere Informationen: Trennwand T50 Loft

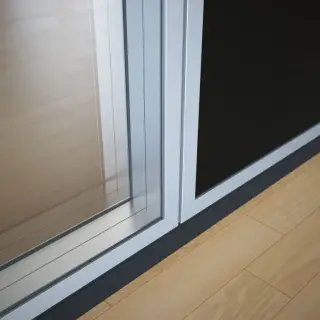

Trennwand T65 - Zweischeiben-Verglasung, flächenbündig verklebt

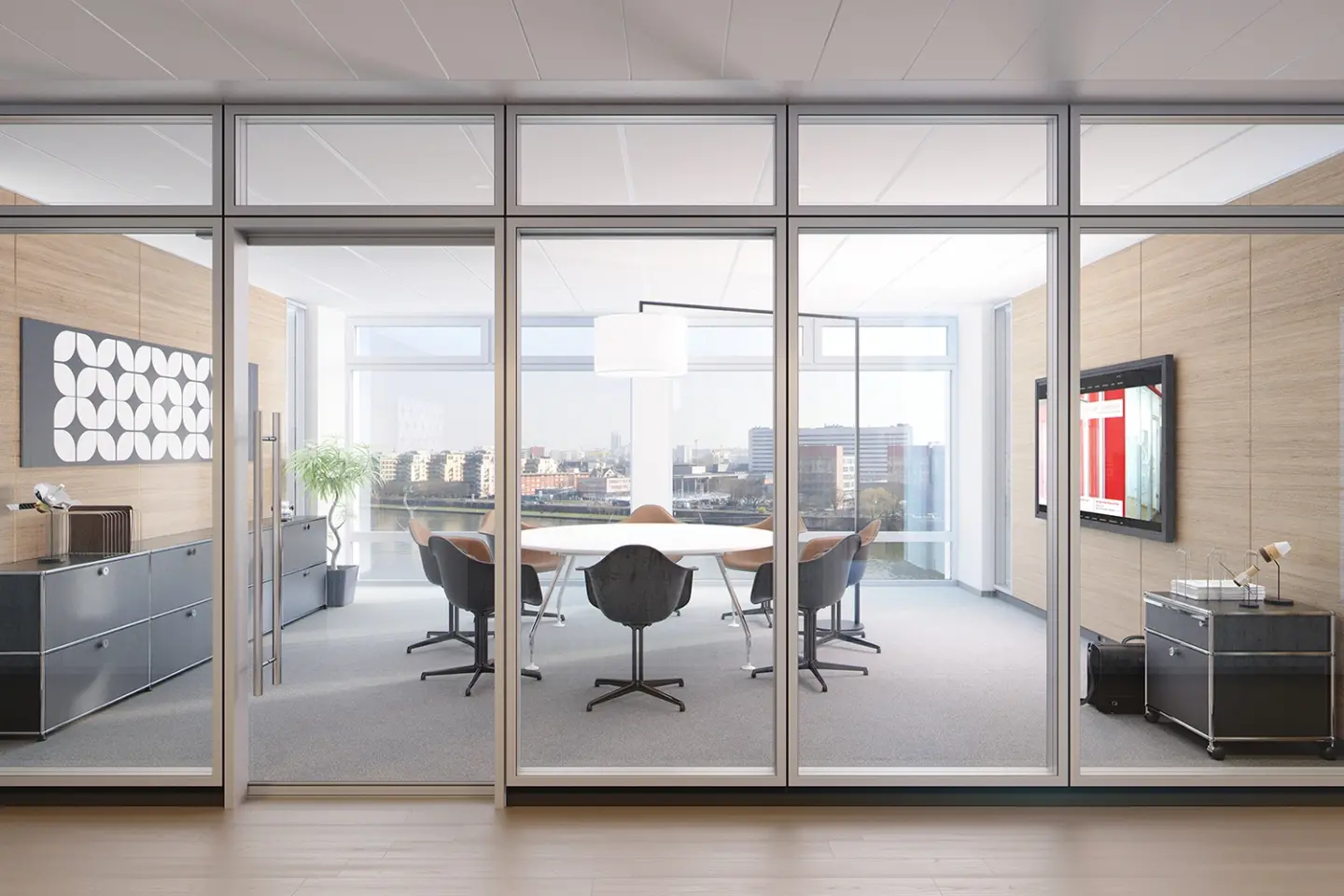

Trennwand T65 - Zweischeiben-Verglasung, flächenbündig verklebt
Die Systemtrennwand T65 mit verklebter Verglasung bietet alle Vorzüge flexibler Trennwandsysteme. Der Einsatz innenliegender Jalousien ist ebenso möglich wie die vertikale Organisierbarkeit. Das Wandsystem punktet mit flächenbündiger Verklebung im "Structural Glazing" Verfahren. Für Architekten und Planer bedeutet dies eine Erweiterung der Gestaltungsfreiheit.
Die Verklebung kann variabel in den Farben Grau und Schwarz ausgeführt werden. Standard bei den Anschlussprofilen sind die Farben Schwarz, Lichtgrau, Alusilber und Weiß. Individuelle Farbwahl ist sowohl bei Verklebung als auch Anschlussprofilen möglich. Neben der üblichen Verwendung von Glas können auch transluzente oder opake Oberflächen eingesetzt werden. Die Flexibilität des Systems wird durch die freie Viereckgestaltung abgerundet.
Eigenschaften
Flächenbündige Glasoptik
Verklebung ohne sichtbaren Rahmen (Structural Glazing-System)
Goldbach Kirchner Profilständer
Raumhöhen bis 6 m
Wandstärke 100 mm
Hohe Schallschutzwerte
Weitere Produktinformationen: Trennwand T65
Technische Übersicht
Trenn wand | Stärke [mm] | Schall schutz [dB Rw,p] | Brandschutz | Rauch schutz | Absturz sicherheit | Jalousien | Verglasung |
T10 | 100 125, 150*) | 40 - 51 | F 30 EI 30 EI 30 NBB EI 60 NBB | x | - | - | ohne |
T34 | 100 125, 150*) | 40 – 51 | - | x | - | x | Zweischeiben, frontbündig |
T34 EI 30 | 100 | 40-46 | F 30 EI 30 | x | - | x | Dreischeiben, frontbündig |
T35 | 100 | 42 - 51 | - | x | x | x | Zweischeiben, frontbündig |
T36 | 100 | 43 | F 30 EI 30 | x | - | x | Dreischeiben, frontbündig |
T42 | 100 | 28 - 34 | - | x | - | - | Einscheiben, mittig |
T43 | 100 | 39 | - | x | - | x | Einscheiben-Iso, mittig |
T46 | 100 | 37 - 40 | F 30 EI 30 | x | x | x | Einscheiben, mittig |
T50 | 27 oder 33 | 32 - 40 | x | x | - | - | Einscheiben, Ganzglaswand |
T50 Loft | 27 oder 33 | 32-40 | x | x | - | - | Einscheiben, Ganzglaswand |
T55 | 100 | 43 - 48 | - | x | - | x | Zweischeiben, Ganzglaswand |
T65 | 100 | 40 - 50 | - | x | - | x | Zweischeiben, verklebt |
GK Cube | 70 | * | - | - | - | - | Eigenständiges Raumsystem |
- *)
- in Prüfung

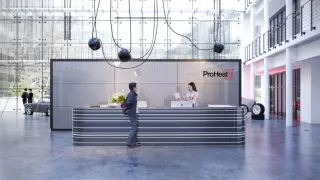

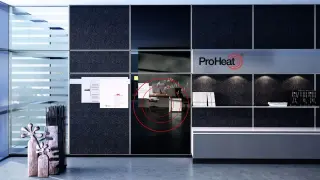

ProHeat - Flächenheizung
ProHeat - Flächenheizung integriert in die System-Trennwand
Die raumbildende Systemtrennwand erfüllt viele technische Zusatzaufgaben im Gebäude. Schallschutz, Raumakustik, Brandschutz und Absturzsicherung sind einige davon. Nun kommt die Funktion der Flächenheizung hinzu.
ProHeat ist eine Erweiterung der Goldbach Kirchner Trennwand-Systeme und innovative Alternative zu zentralen Heizsystemen in Gewerbegebäuden. Effizient und individuell steuerbar heizen, unabhängig von der technischen Gebäudeausstattung. Geeignet bei der Revitalisierung von Gebäuden aller Art.
Es handelt sich um eine elektrische Flächenheizung, die nach dem Prinzip der Wärmestrahlung arbeitet. Sie hat einen niedrigen Energiebedarf und erzielt ein angenehm behagliches Raumklima. Das Prinzip von ProHeat beruht auf elektrisch leitenden Carbonfasern, die hinter der Glasfront eingebettet sind.
ProHeat-Elemente kombiniert in verschiedenen Trennwandsystemen mit Zweischeiben-Verglasung.
Eine sinnvoll eingesetzte Infrarotheizung kann gegenüber konventionellen Heizsystemen ca. 30 bis 50 Prozent Energiekosten einsparen. Die minimalen Vorwärmzeiten bieten einen optimalen Nutzungskomfort.

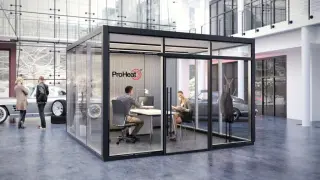

ProHeat- Infrarotheizung
Aus der Serie Trennwand-Systeme von Goldbach Kirchner raumconcepte
ProHeat- Infrarotheizung
Eigenschaften
Betriebsspannung: 230 V AC ~ 50 Hz
Leistungsaufnahme: 210 – 1400 Watt (modulabhängig)
Schutzklasse: I
Schutzart: IPX4
Oberfläche: Sicherheitsglas (kratzfest, säurebeständig, abwaschbar, schlagfest)
Oberflächentemperatur: bis max. 95 °C (kein Verbrennen beim Berühren, geprüft nach EN60335-2-30/A11: 2012, Prüfbericht Nr: 713037068)
ProHeat- Heizelemente sind komplett verschleiß- und wartungsfrei und haben eine nahezu unbegrenzte Lebensdauer. Sie besitzen eine TÜV-Zertifizierung und sind natürlich – MADE IN GERMANY.
Download: ProHeat
Ganzglas-Schiebetürsystem und PLUG & PLAY
Schiebetüren mir integriertem Schallschutz

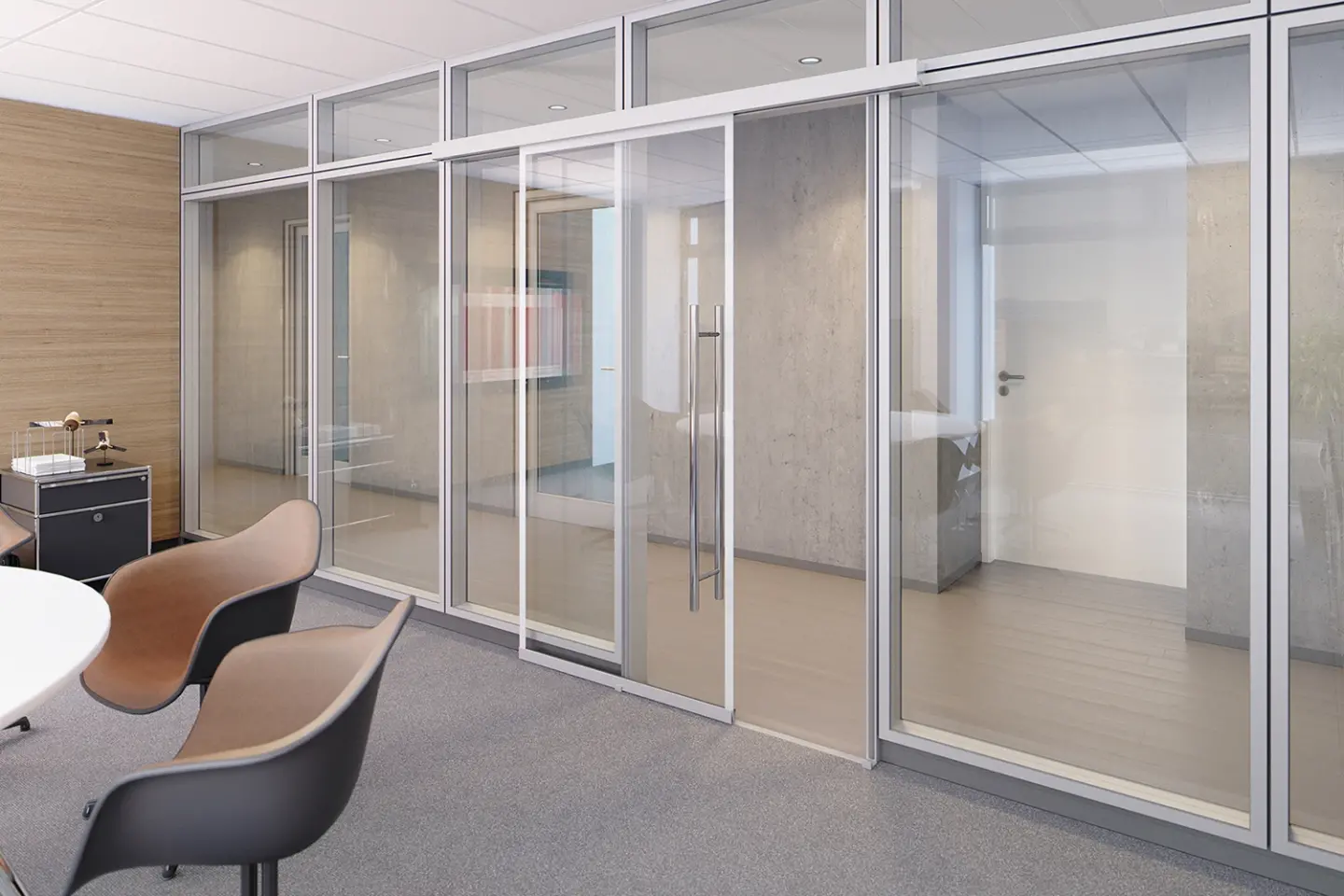

Ganzglas-Schiebetürsystem, geöffnet- Ansicht von Innen
Aus der Serie Trennwand-Systeme von Goldbach Kirchner raumconcepte
Ganzglas-Schiebetürsystem, geöffnet- Ansicht von Innen
Passend zur Transparenz seiner Glas-Systemtrennwände bietet der Hersteller Goldbach Kirchner das innovative Ganzglas-Schiebetürsystem mit erhöhtem Schallschutz an. Exklusiv bis Schallschutzklasse 2.
In einseitiger Ausführung bietet die vor der Wand laufende Glasschiebetür 37 dB Rw,p im geschlossenen Zustand. Erreicht wird dieser hohe Schallschutzwert durch eine spezielle Magnetdichtung. Diese schließt das Schiebetürelement in der Endposition komplett dicht ab.
Die Schallschutz-Schiebetür benötigt keinen Anschlag und auch keine zusätzliche Verriegelung. In der Ansicht verzichtet das Glaselement komplett auf störende Leistenprofile.
Ganzglas-Schiebetürsystem, geschlossen- Ansicht von Innen
Aus der Serie Trennwand-Systeme von Goldbach Kirchner raumconcepte
Ganzglas-Schiebetürsystem, geschlossen- Ansicht von Innen
Technische Merkmale
Optisch passend zu allen Goldbach Kirchner Trennwand- und Türsystemen
Passt sich homogen in die Trennwandsysteme ein
Keine Anschlussleiste nötig
Keine zusätzliche Zuhaltung (Schloss) nötig
Kein Anpressdruck für den Verschluss nötig
Auf Wunsch abschließbar
Schalldämmung 37 dB Rw,p Schallschutzklasse 2
Türhöhe max. 2,50 m
Türbreite max. 1,50 m
Verbundsicherheitsglas 10 und 12 mm

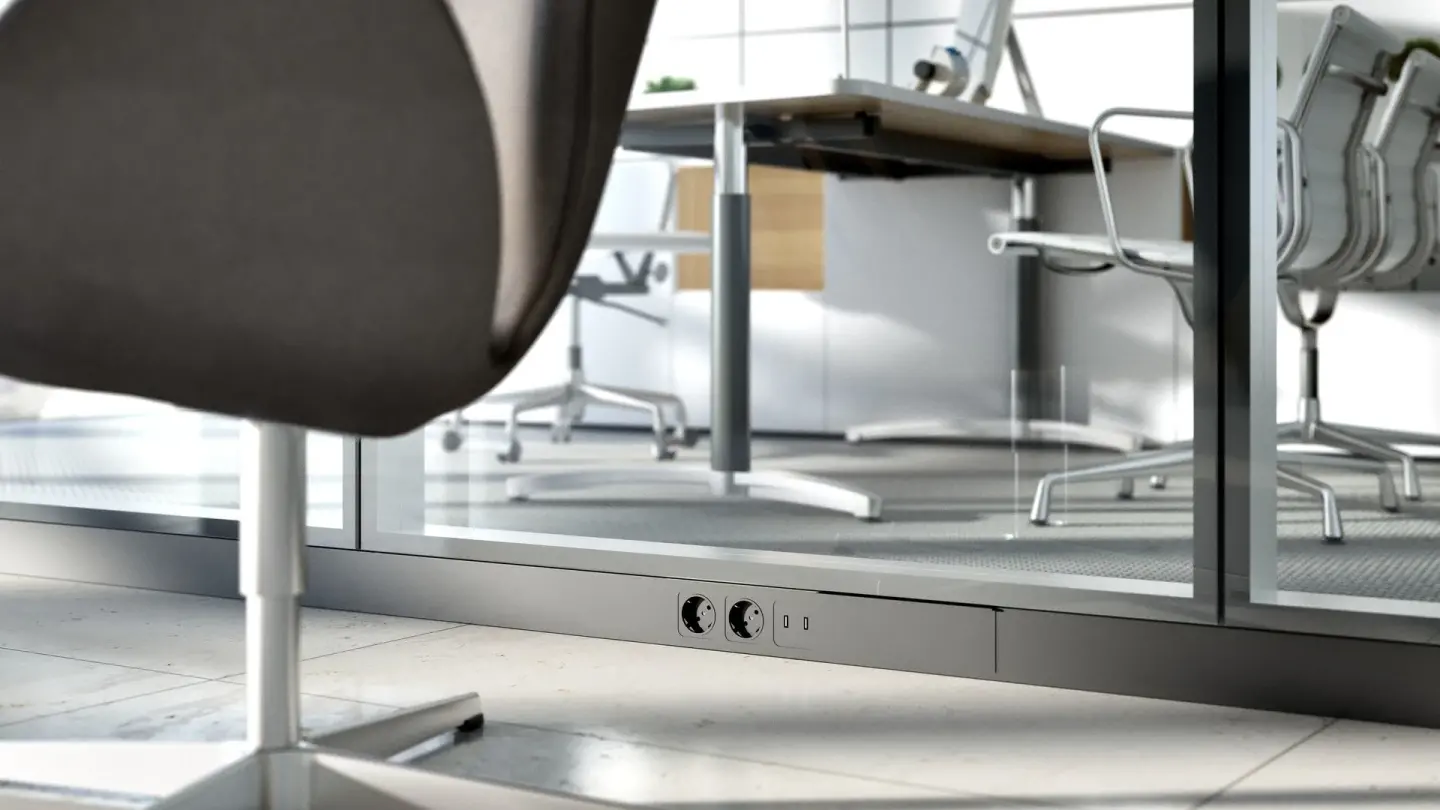

PLUG & PLAY - Trennwand mit Mediensockel
Der speziell für die Goldbach Kirchner Trennwand-Systeme entwickelte Mediensockel ist fast unsichtbar in die teleskopierbare Sockelleiste integriert. Auf Kundenanforderung zugeschnitten, können hier vielfältige Anschlussvarianten bequem konfektioniert werden.
Aus der Serie Trennwand-Systeme von Goldbach Kirchner raumconcepte
Der speziell für die Goldbach Kirchner Trennwand-Systeme entwickelte Mediensockel ist fast unsichtbar in die teleskopierbare Sockelleiste integriert. Auf Kundenanforderung zugeschnitten, können hier vielfältige Anschlussvarianten bequem konfektioniert werden.
Smartphones, Laptops oder Tablet-PCs benötigen eine Stromversorgung. Der speziell entwickelte Mediensockel ist da einsetzbar, wo transparente Glastrennwände nicht durch störende Elektrifizierungskanäle unterbrochen werden sollen. Der neue Komfort-Anschluss integriert sich fast unsichtbar in den teleskopierbaren Sockel der Glas-Systemtrennwände und lässt sich mit diversen Anschlüssen bestücken. Je nach Kundenwunsch können Schukostecker, Dual-USB-Charger, Netz- oder Telefonanschlüsse konfektioniert werden.
Mit dem Mediensockel ist auch im Altbestand eine einfache und komfortable Elektrifizierung möglich. Werden die Anschlüsse nicht gebraucht, verschwinden diese hinter der Abdeckung in Sockelfarbe.
Anwendungsbereich
Geeignet für alle Goldbach Kirchner Trennwand-Systeme mit teleskopierbarem Sockelprofil.
Wanddicke generell 100 mm, alle Wandsysteme sind miteinander kombinierbar.
T65 - flächenbündig verklebte Zweischeiben-Verglasung im Structural glazing Verfahren.
T35 - flächenbündige Zweischeiben-Verglasung
T34 - flächenbündige Zweischeiben-Verglasung
T43 - mittig liegende Einscheiben-Isolierverglasung und schmalem Aluminiumrand.
T42 - mittig liegende Einscheiben-Verglasung und schmalem Aluminiumrand.
T10 - geschlossene Bauweise, mit Dekor-, Furnier-, Textil-, Metall- und Sonderoberflächen
Technische Merkmale
Ausführung individuell bestückbar
Flächenbündig im Sockel integriert
Verkettbar durch Steckverbindungssystem
Internationale Zulassung
Direkter Kontakt zu "Goldbach Kirchner raumconcepte"
Passende Inhalte zur Produktserie "Trennwand-Systeme"
Passendes Architekturobjekt
Passende Ausschreibungstexte 137
Alle anzeigenPassende CAD-Details
Downloads
Produktdatenblätter
Ähnliche Hersteller
Das könnte Sie auch interessieren
