WICSTYLE®
WICSTYLE® Türsysteme für Anschlagtüren und Pendeltüren
Vorteile der WICSTYLE Türsysteme
Hohe Wärmedämmung, Einbruchhemmung und Durchschusshemmung sind ohne optische Einbußen und mit wenigen Zusatzteilen zur Standard- Grundkonstruktion möglich
Spezielles Brandschutz-, Rauchschutz- und Fluchttüren-Programm
Unterschiedliche Bautiefen in gedämmter und ungedämmter Ausführung
Zusätzliche Ausstattung mit Automatikbetrieb, Mehrfachverriegelungen, Fingerprint-Sensoren, Türspaltsicherungen, Videokameras oder Alarmanlagen möglich
Anpassung an individuelle Design-Wünsche durch große Profil- und Ausgestaltungsvielfalt und Tür-Füllungen bis 200 kg
Umfangreiche Systemprüfungen nach internationalen Standards, wie z.B. die Produktnorm EN 14351-1, belegen die hohe Qualität der Systemtechnik
Perfekt auf die Türsysteme abgestimmte Beschläge in höchster RAL-Qualität und Langlebigkeit
Zusätzliche Ausstattung mit Automatikbetrieb, Mehrfachverriegelungen, Fingerprint-Sensoren, Türspaltsicherungen, Videokameras oder Alarmanlagen sind möglich.
Türsysteme Übersicht
Anschlagtüren
WICSTYLE 65 evo
Uf: 1,8 bis 2,1 W/(m2K)
WICSTYLE 65 verstärkte Tür
WICSTYLE 75 evo
Uf: 1,6 bis 1,8 W/(m2K)
WICSTYLE 50 N
ungedämmte Variante für den Innenbereich
WICSTYLE 65 N NG
die neue Generation von ungedämmten Türen
Klassisches Design
Uf: 1,6 bis 1,8 W/(m2K)
Fingerschutztüren
Uf: 1,6 bis 1,8 W/(m2K)
Ganzglastüren
Pendeltüren
WICSTYLE 65 evo
WICSTYLE 75 evo
Paneeltüren
WICSTYLE 75 evo
Schiebetüren
WICSLIDE 75FD - Faltschiebetürsystem
WICSLIDE 150 PS- Versatzschiebetürsystem
WICSLIDE 160
WICSLIDE 65
Sicherheitstüren
WICSTYLE 77 FP (Brandschutztür)
EI30 / T30 EI 60 / T 60
WICSTYLE FP 90 (Brandschutztür)
EI90 / F90
einbruchhemmende Tür
WICSTYLE 65 evo / WICSTYLE 75 evo: RC1N RC2N, RC2, RC3
Durchschusshemmende Tür
WICSTYLE 65 eco / WICSTYLE 75 evo: FB4 S, FB4 NS
Fluchtwegtür EN19/EN 1125
Ein System für alle Anforderungen Unisys
Basierend auf dem WICONA Unisys Prinzip:
modularer Aufbau mit identischen Komponenten
gleiche Optik bei unterschiedlichen Anwendungen wie Einbruchhemmung, Schallschutz oder Wärmedämmung
einfache Anpassung an unterschiedliche Anforderungen, auch nachträglich aufrüstbar
Umfangreiche Gestaltungsfreiheit
hohe Prozess-Sicherheit
Kosten- und Zeitersparnis
Die Anschlagtüren basieren auf den Türen der Serie WICSTYLE 65 und 75 evo, die durch verschiedene Ergänzungen verschiedensten Anforderungen gerecht werden.

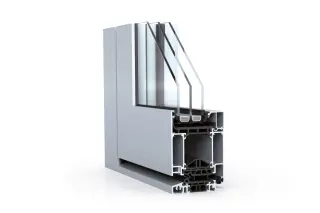

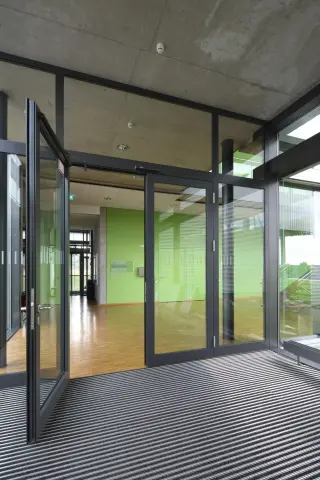

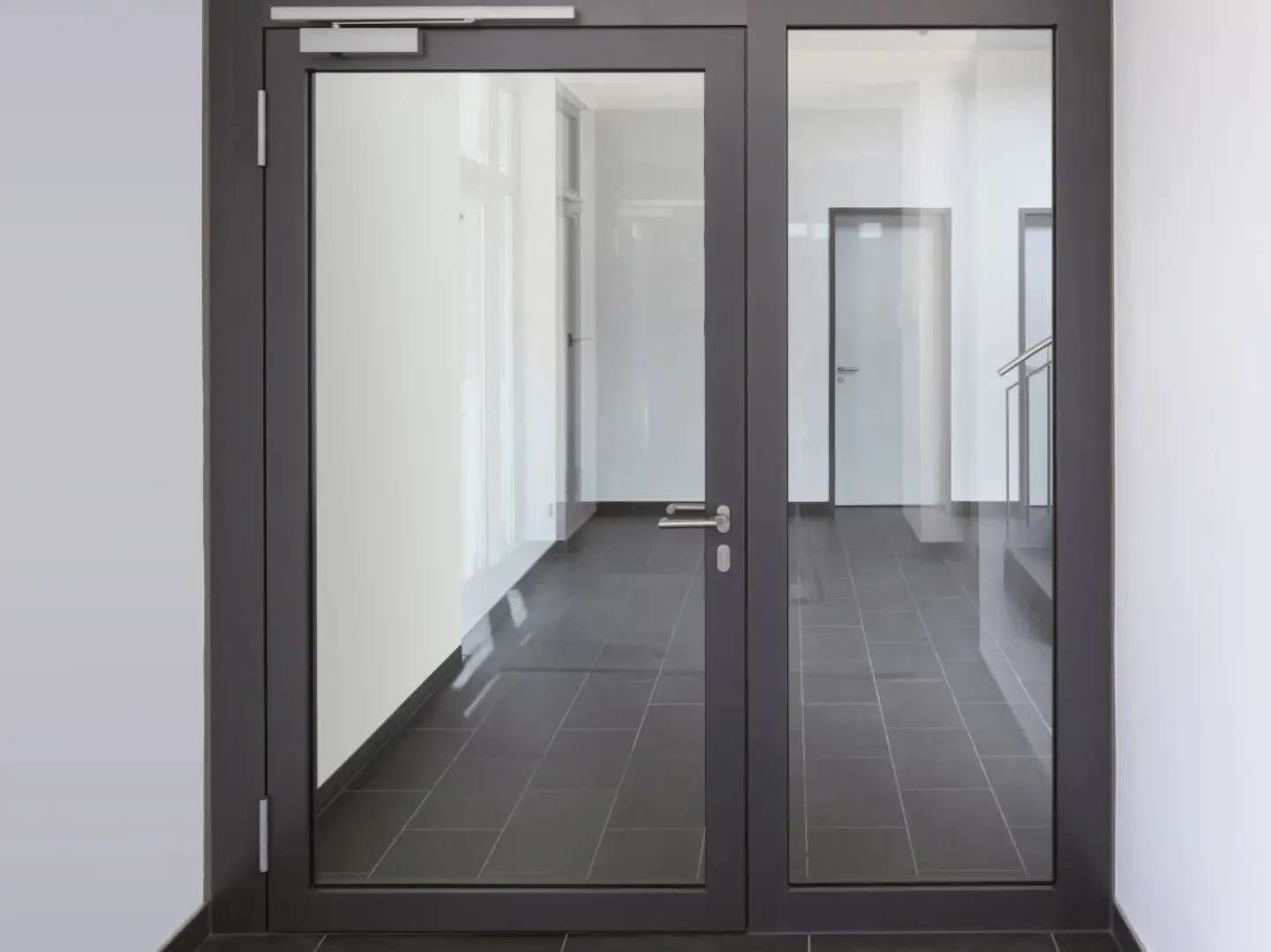

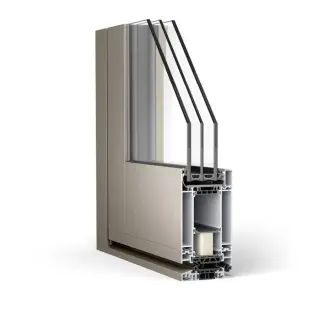

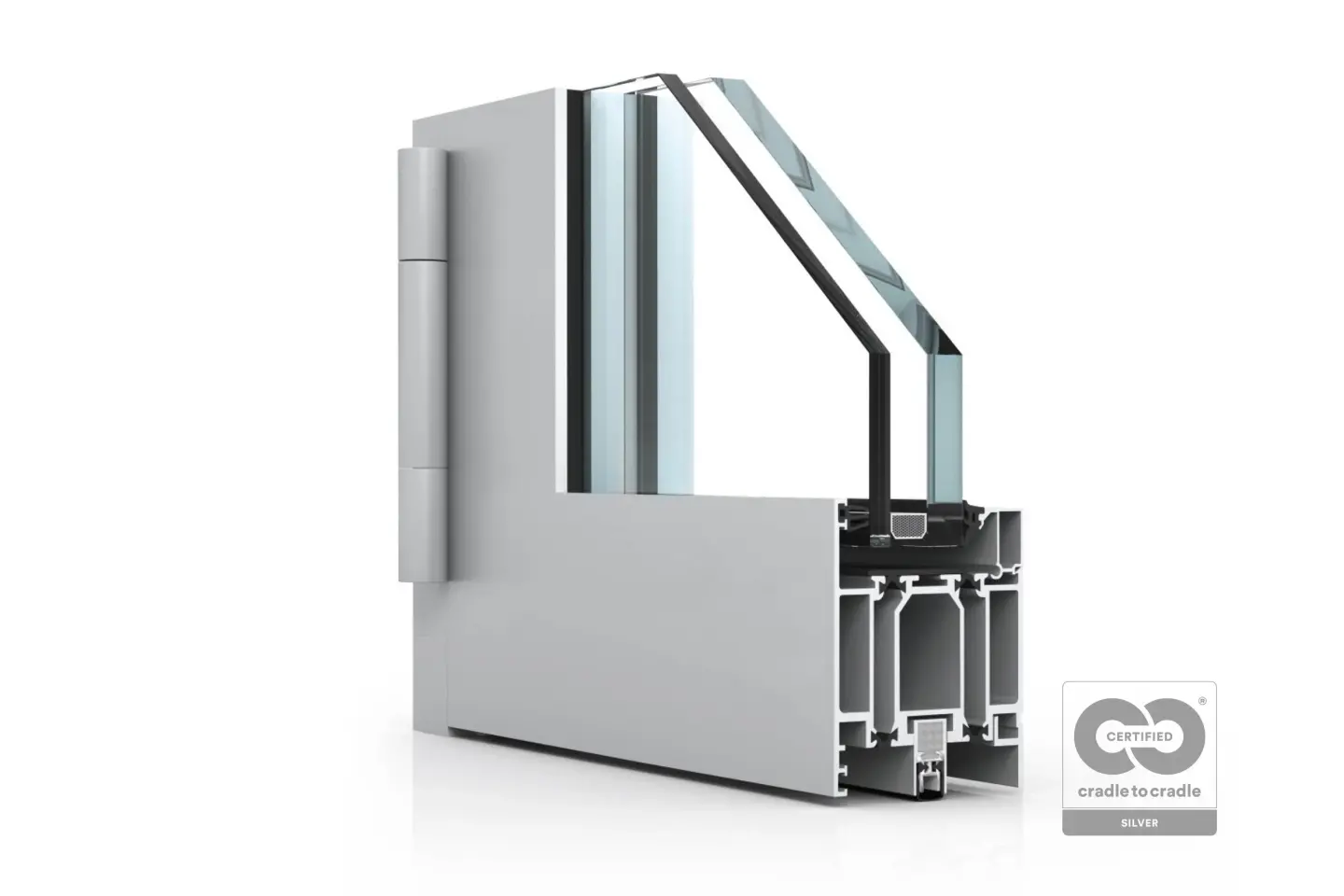

Anschlagtüren - WICSTYLE 65 evo
WICSTYLE 65 evo ©WICONA

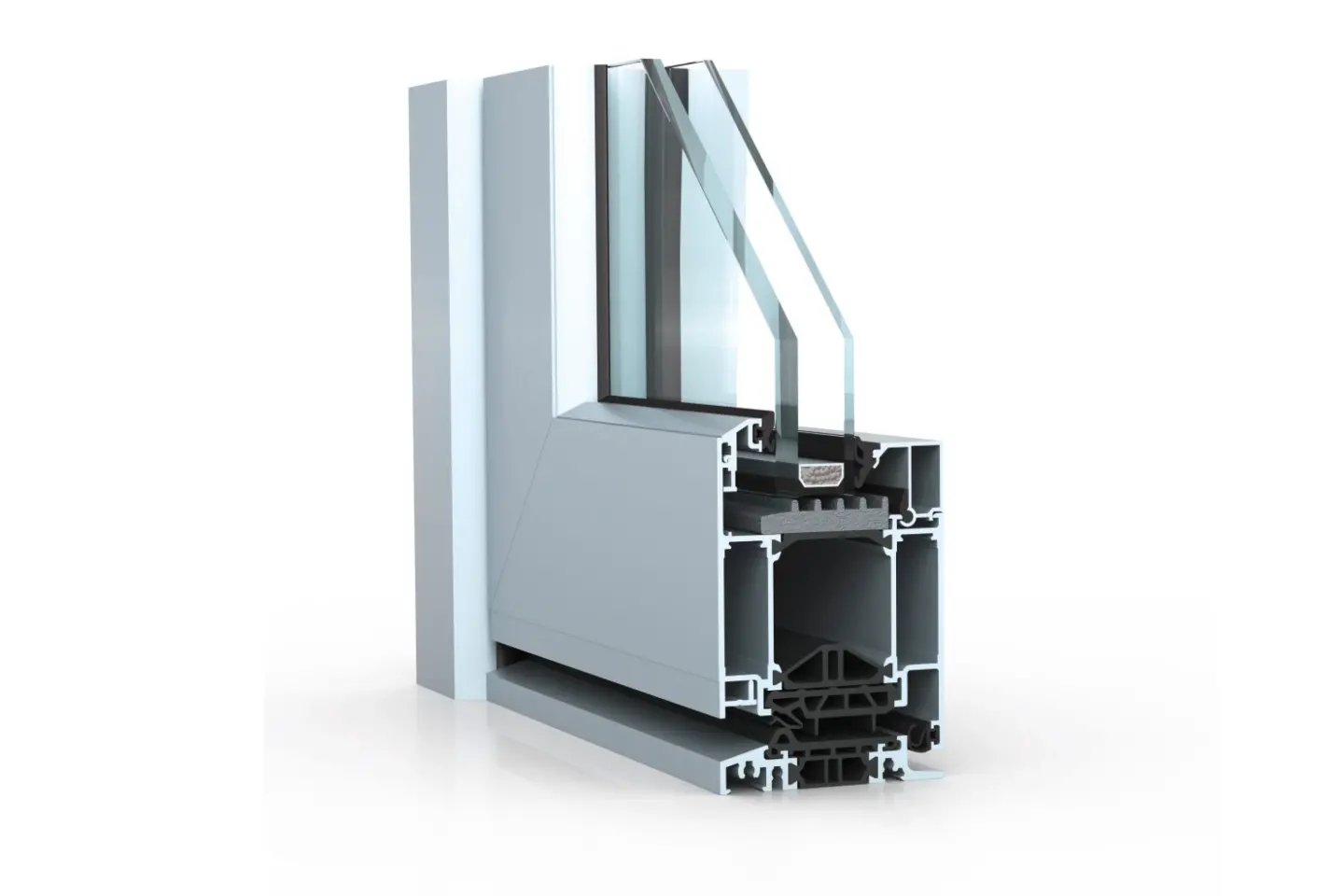

WICSTYLE 65 evo bietet mit einer flächenbündigen Bautiefe von 65 mm ein umfassendes Anwendungsspektrum und ist durch sein gutes Preis-Leistungsverhältnis ein besonders wirtschaftliches System.
Weitere Informationen:
Anschlagtüren - WICSTYLE 75 evo
Mit 75 mm erfüllt WICSTYLE 75 evo Anforderungen an eine hohe Wärmedämmleistung und bauphysikalische Merkmale für die Architektur in Neubau und Modernisierung.
Weitere Informationen:

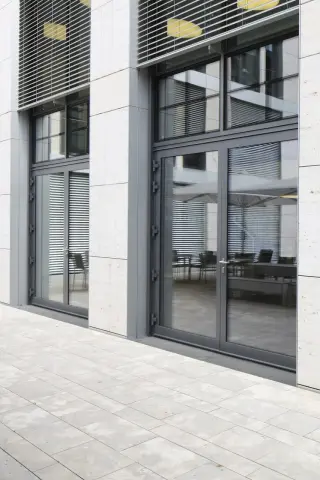

Anschlagtüren - 75 evo Klassik Design
75 evo Klassik Design ©WICONA
Aus der Serie WICSTYLE - Türensysteme von Hydro Building Systems Germany (WICONA)
75 evo Klassik Design ©WICONA
Abgeschrägte Konturen und ein Flächenversatz durch aufliegende Flügel verleihen eine optische Gestaltungslinie, die ein in der Wohnbauarchitektur häufig angestrebtes Ambiente unterstreichen. Ideal sowohl im Neubaubereich wie auch in energetischen Sanierungen.
Weitere Informationen:

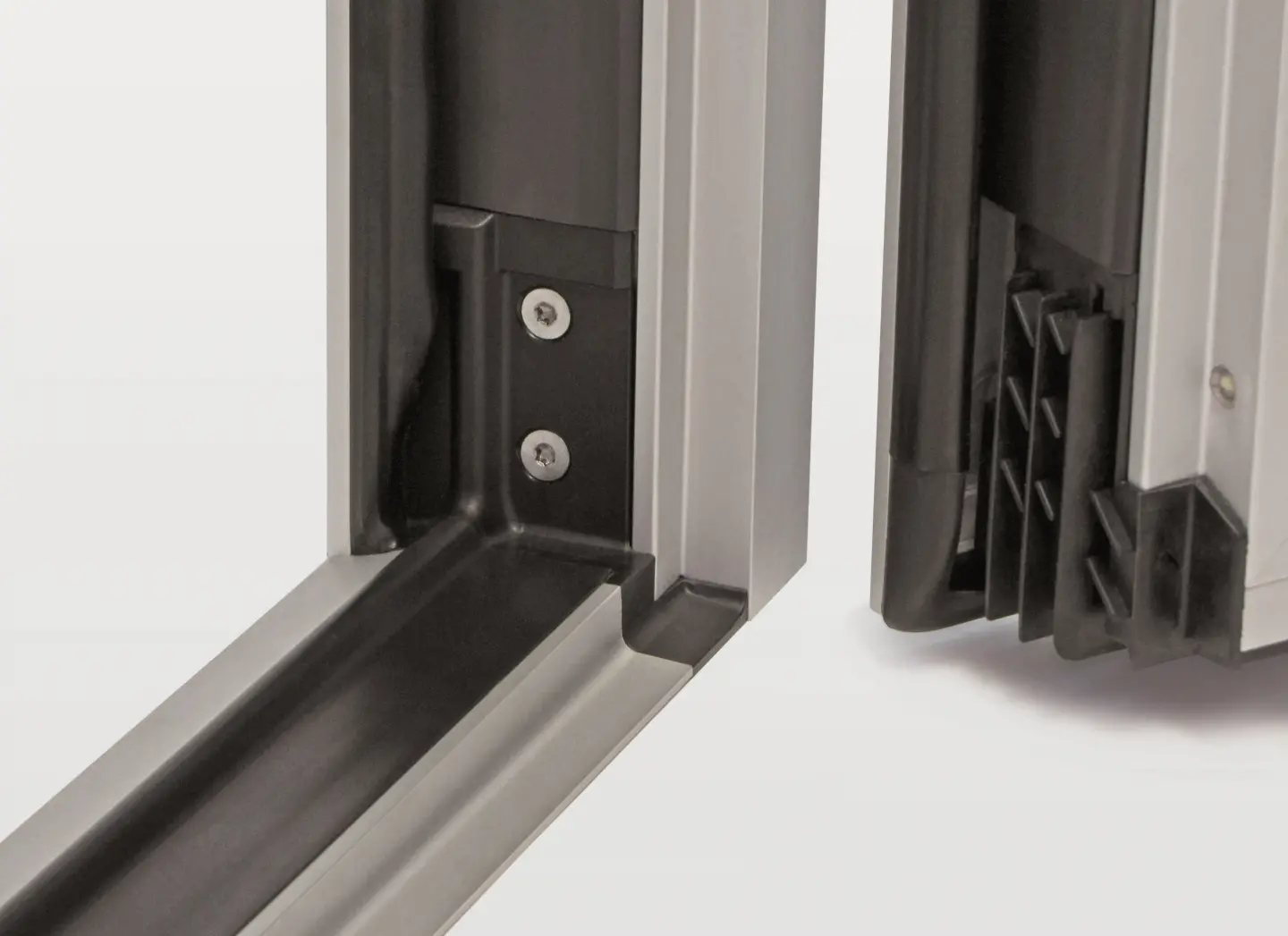

Anschlagtüren - Fingerschutztür
Der Fingerschutz wird an der Bandseite ausschließlich durch spezielle Dichtungen gewährleistet. Es sind keine weiteren Bauteile erforderlich.
Weitere Informationen:

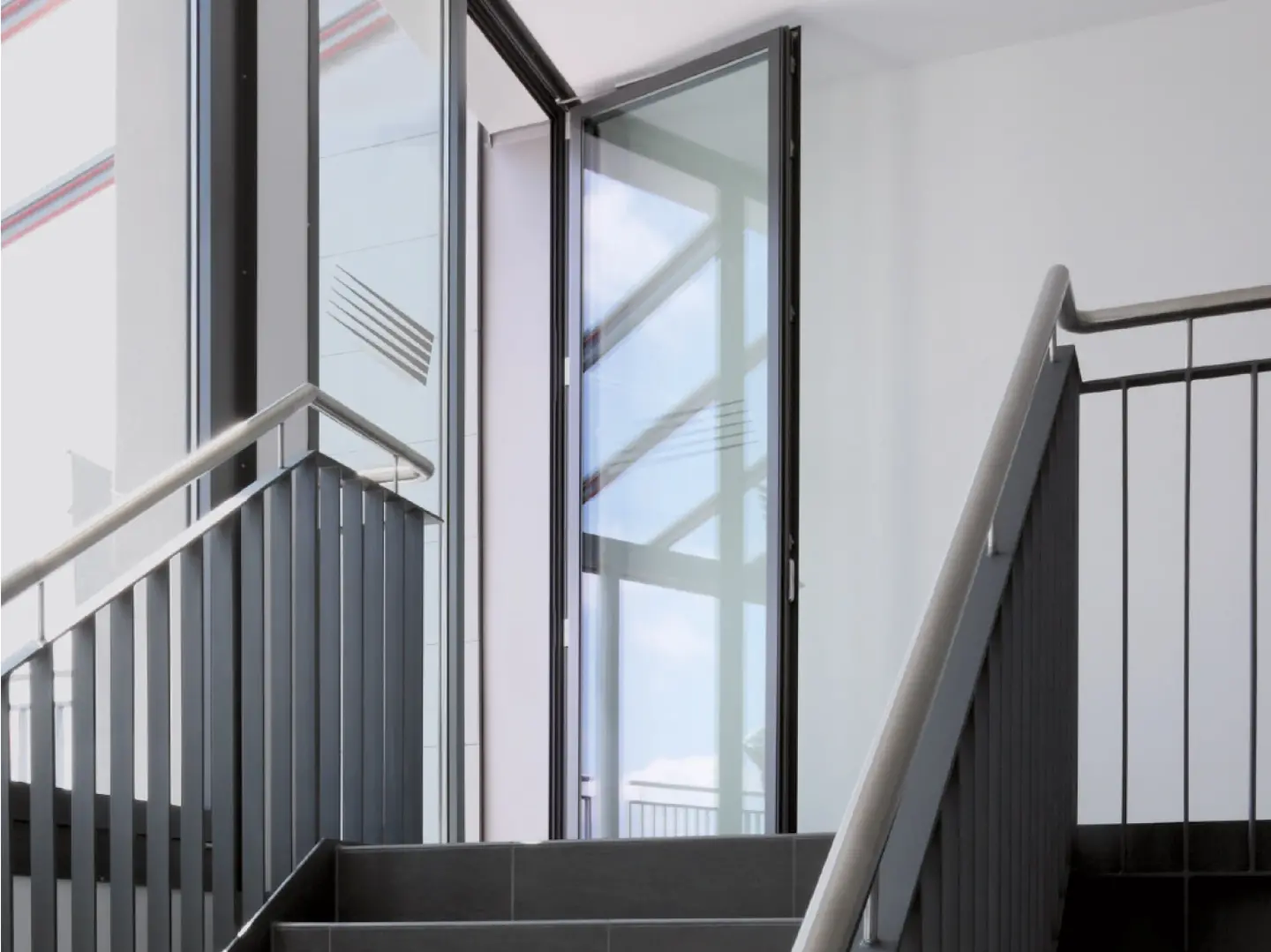

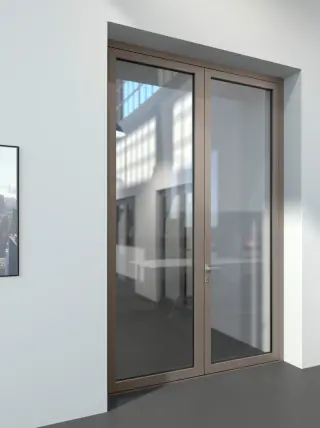

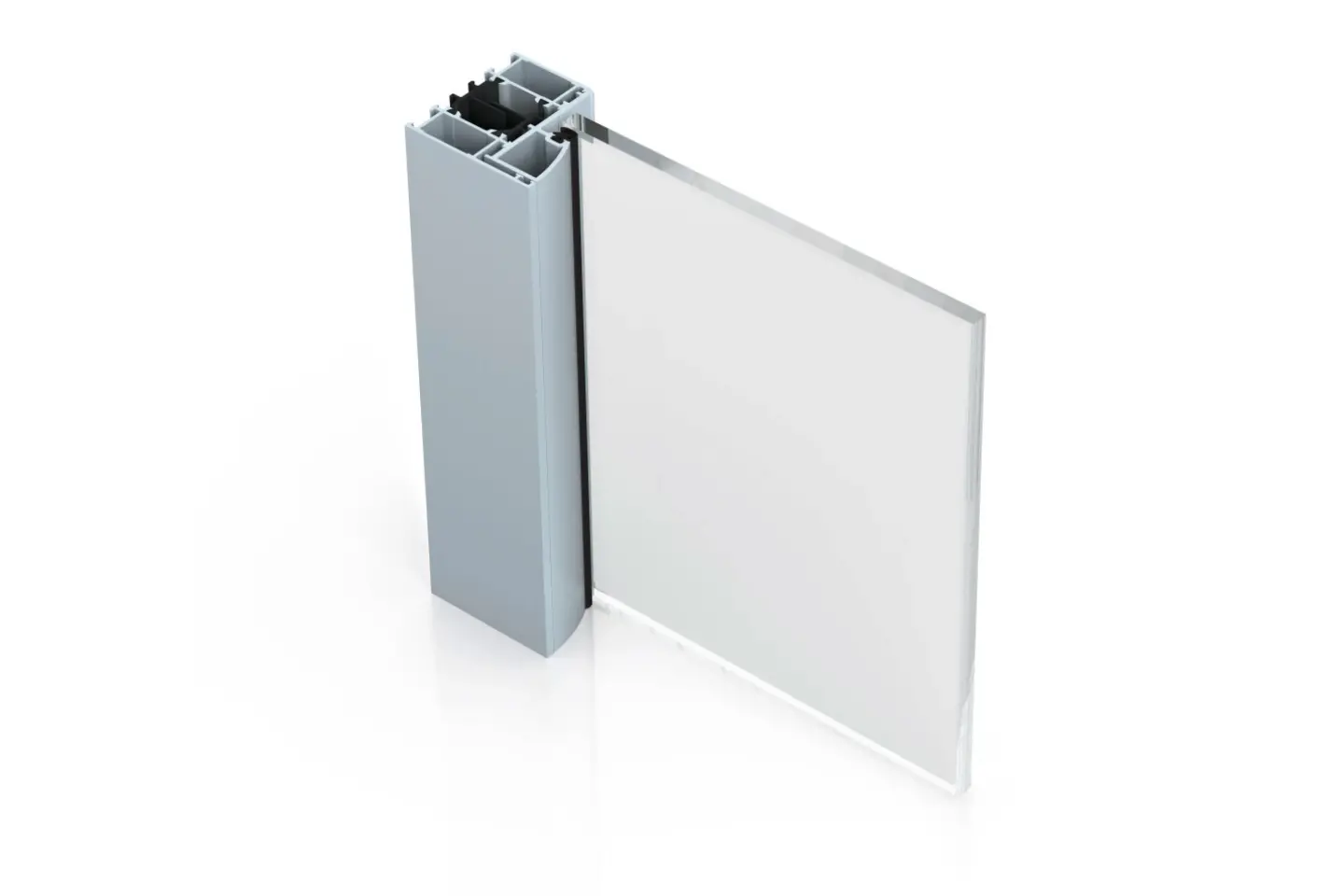

Anschlagtüren - Ganzglastür
Die WICSTYLE Ganzglas-Türserie basiert auf der WICSTYLE 65 evo Serie und ist mit vielen Bauteilen identisch und damit voll kompatibel.
Weitere Informationen:
Anschlagtüren - Ungedämmte Türen
WICSTYLE 50N wurde speziell für den Einsatz im Gebäudeinneren konzipiert, wo auch ungedämmte Profile zum Einsatz kommen können. Mit der Bautiefe von 50 mm sind sehr filigrane Konstruktionen im Innenausbau möglich.
WICSTYLE 65N ist in der Außenansicht der Profile identisch mit WICSTYLE 65 evo – die Kombination beider Serien gewährleistet bei unterschiedlichen Anforderungen an die Wärmedämmung eine einheitliche Türen-Optik im gesamten Gebäude. WICSTYLE 65N erfüllt zudem alle Funktionen einer Rauchschutztür und kann auch in Panikausführung eingesetzt werden.
Weitere Informationen:
Die neue Generation von ungedämmten Türen ist für jene Bereiche geeignet, die keine Wärmedämmung erfordern. Das modulare System kann leicht aufgerüstet werden, um Sicherheitsanforderungen wie Brand- und Rauchschutz zu erfüllen.
Weitere Informationen: Anschlagtüren

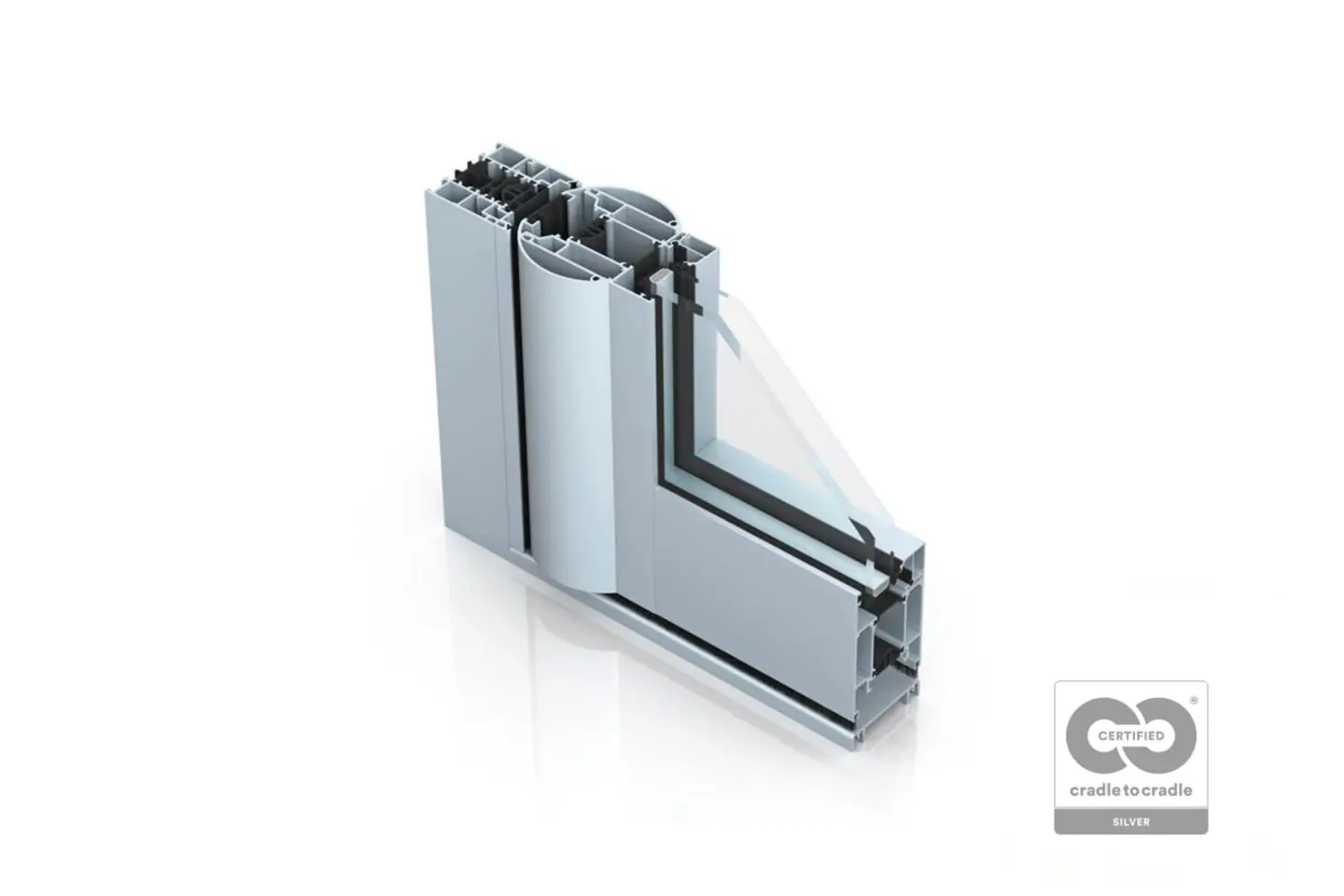

Pendeltüren
Für ein- und zweiflügelige Türen mit Pendeltürbeschlag bietet die WICSTYLE 65 evo Serie zwei Profilvarianten an. Beide sind Varianten der WICSTYLE Basisserie und können einfach mit dieser kombiniert werden.
WICSLIDE

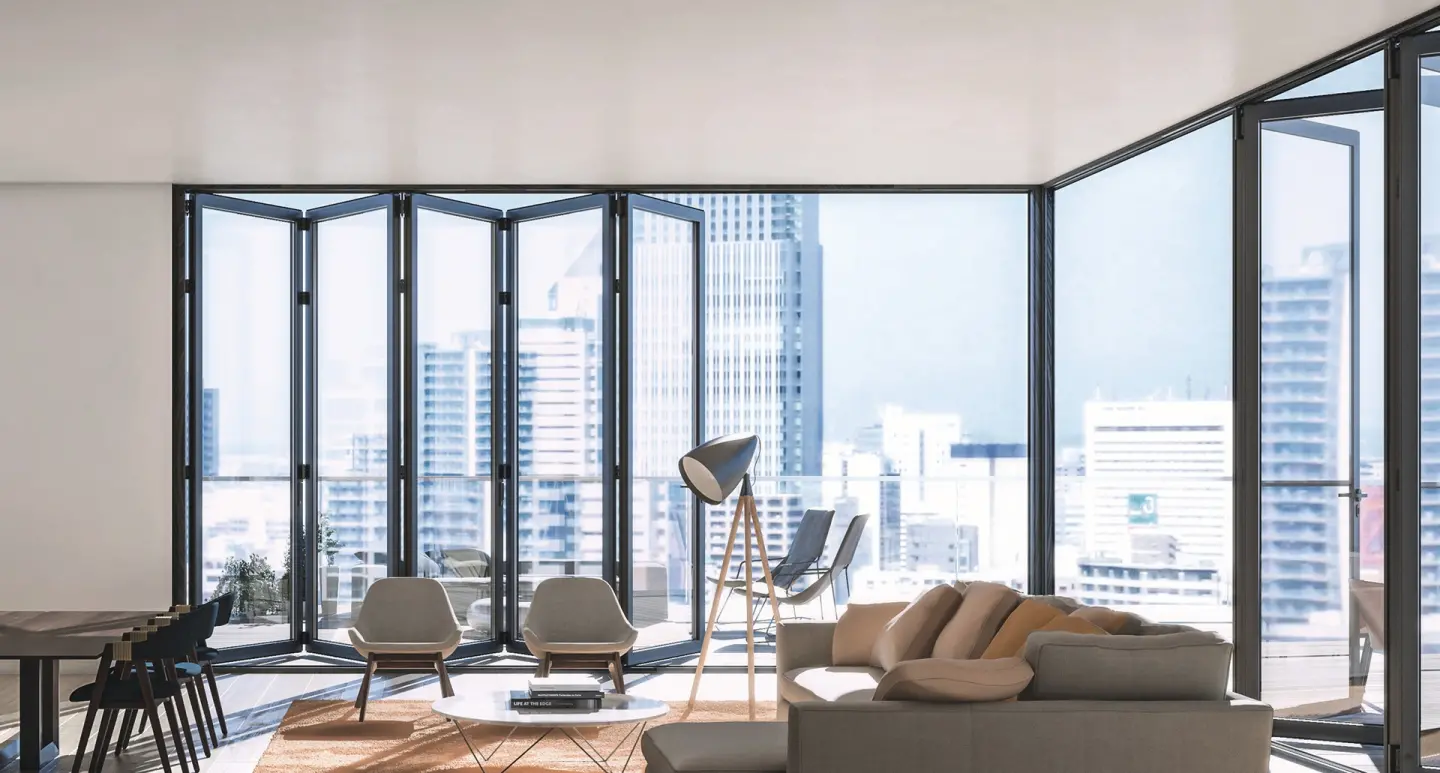

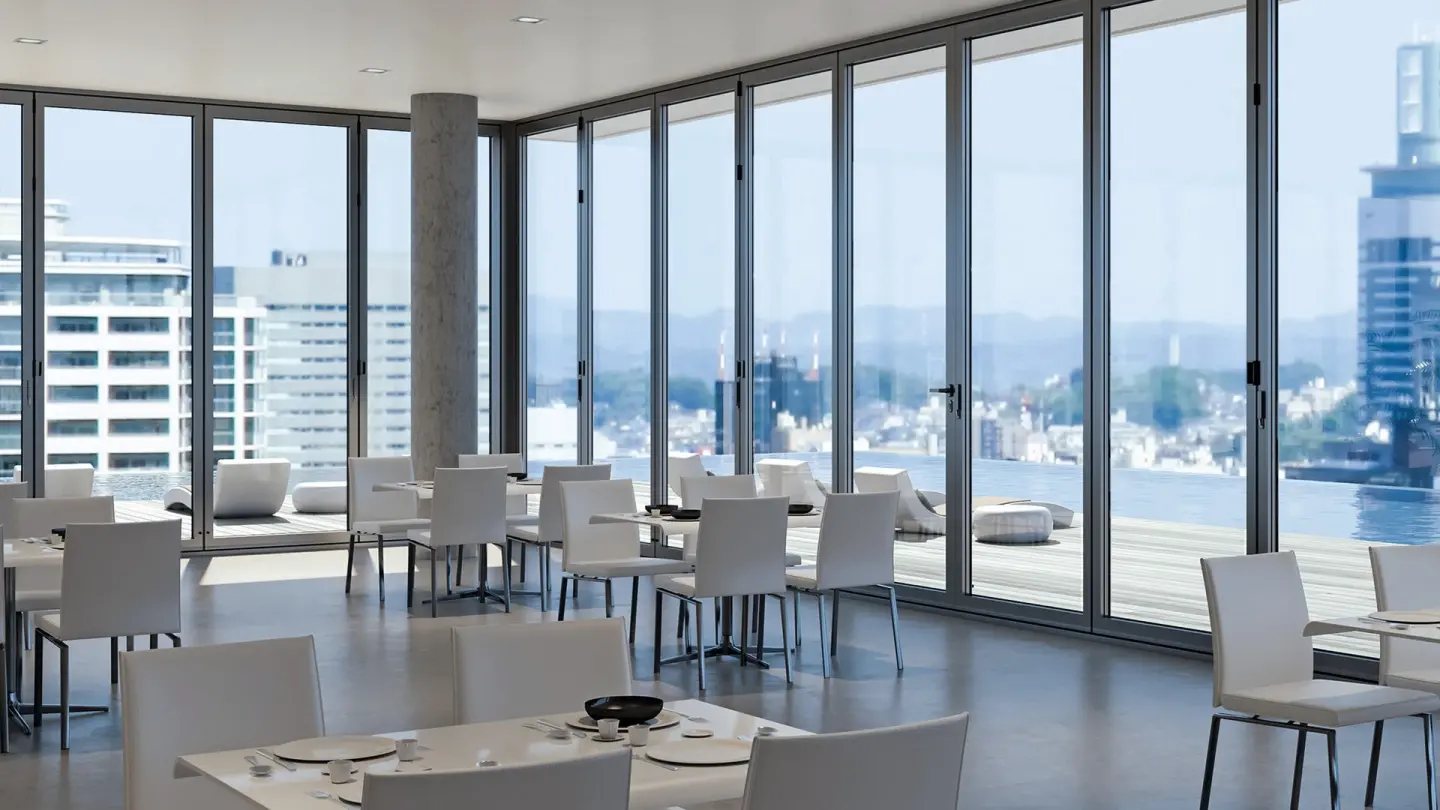

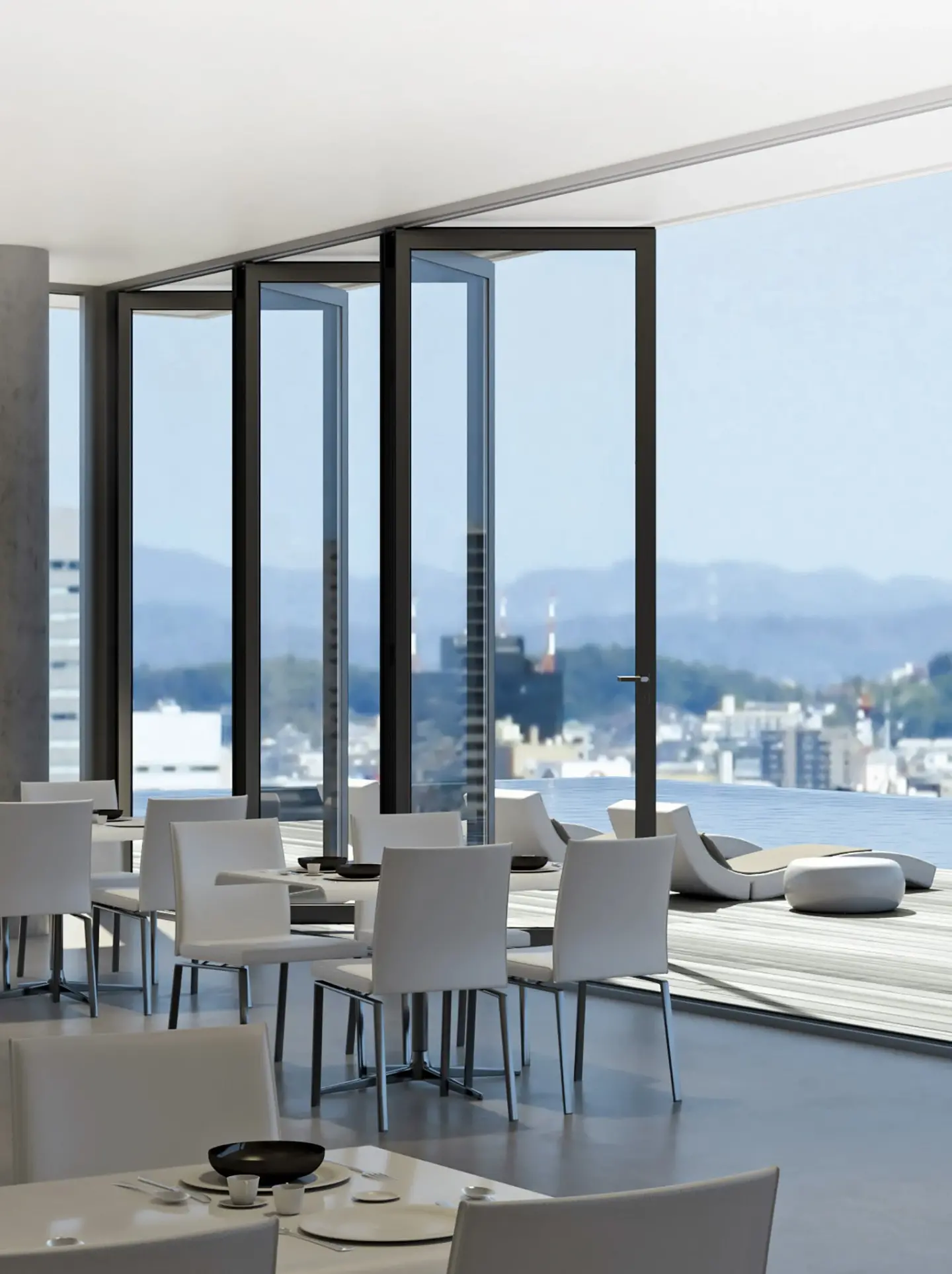

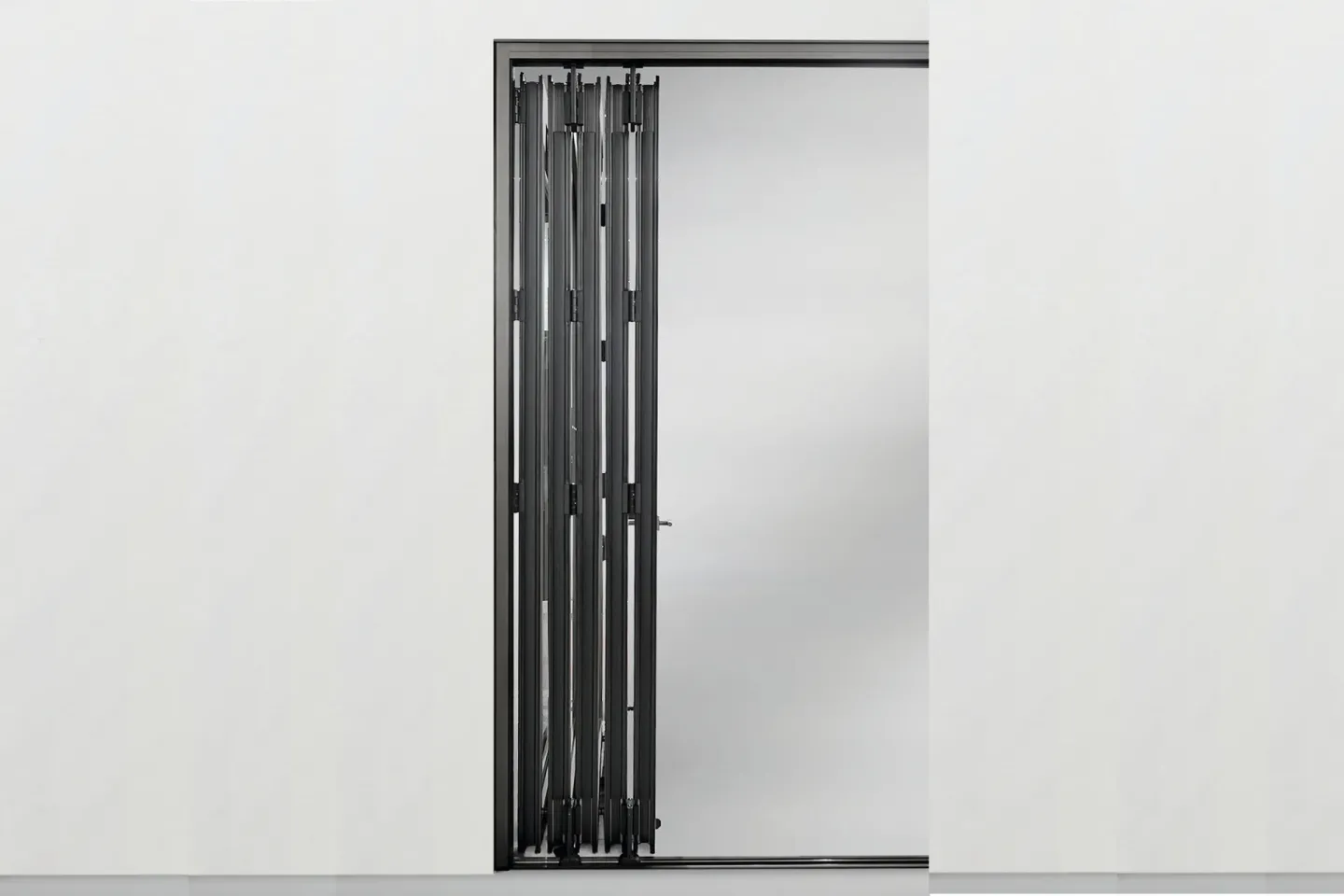

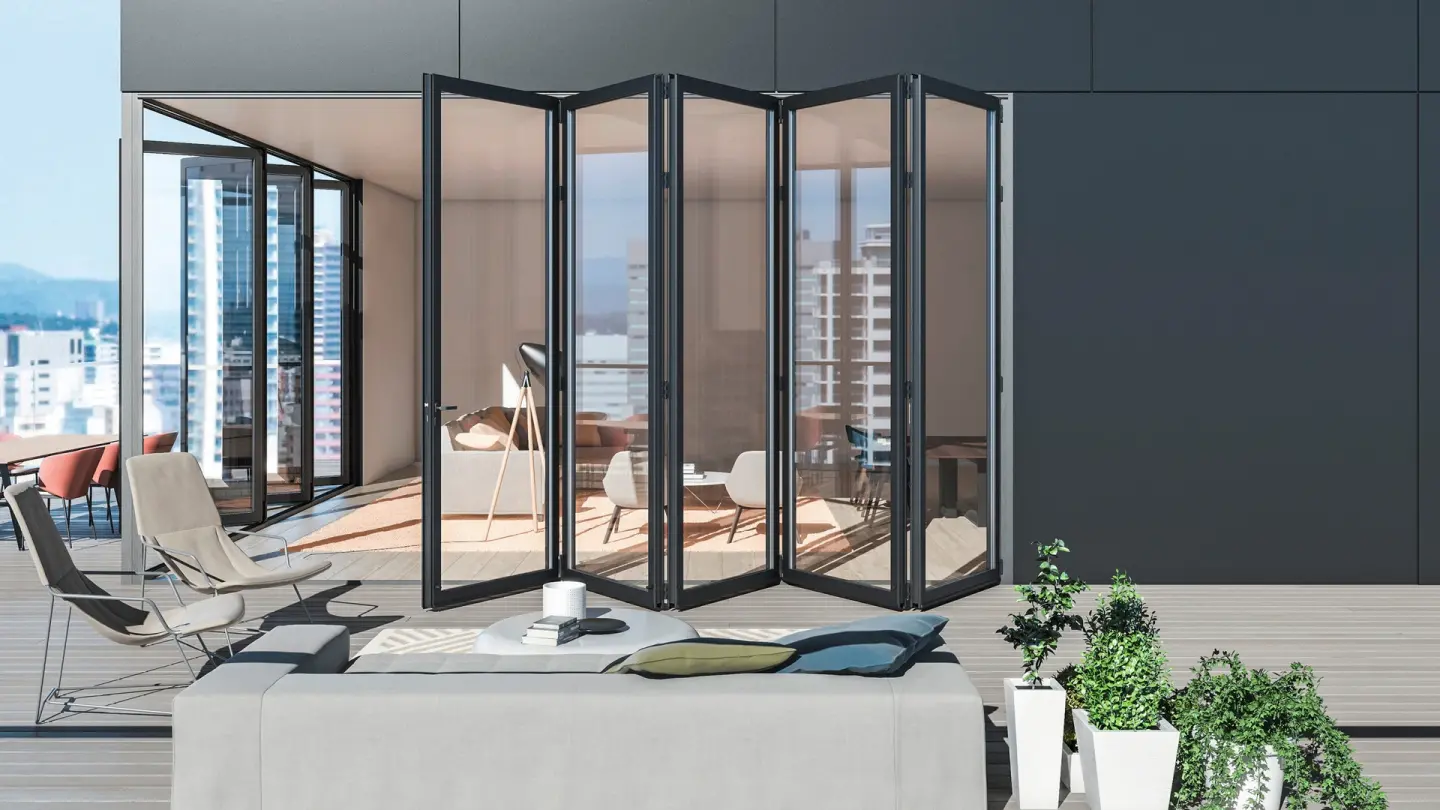

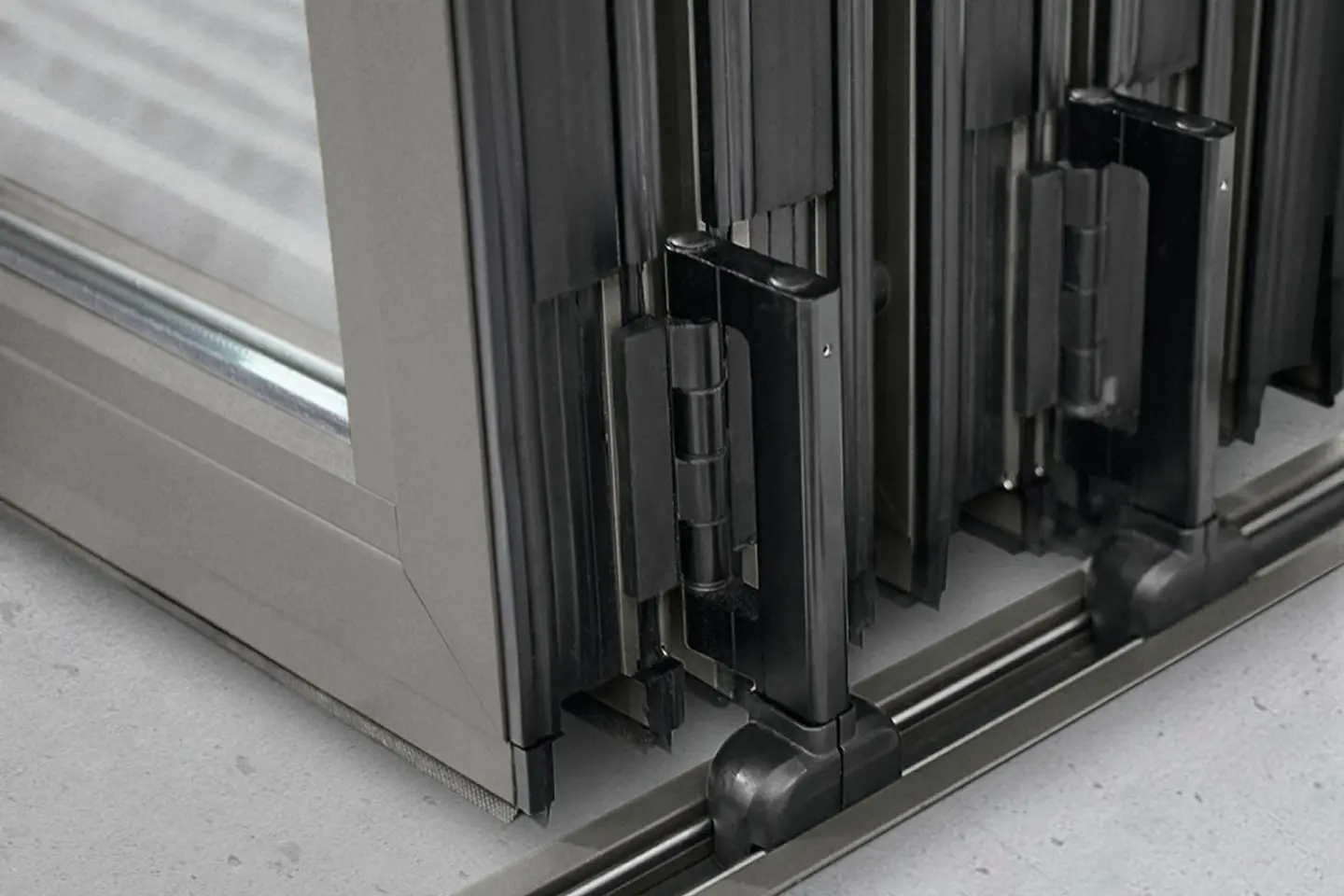

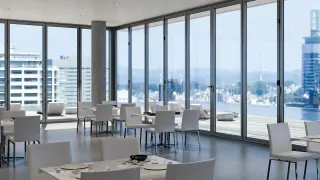

WICSLIDE 75FD - Faltschiebetürsystem
Gesamtbreite bis zu 12 Meter - Höhe bis 3 m
Mit dem Faltschiebetürsystem WICSLIDE 75FD können Räume aller Art großflächig und barrierefrei einwärts oder auswärts geöffnet werden. Die Elemente lassen sich mit Laufwagen, die jeweils von 4 Edelstahlrollen geführt werden, leicht bewegen.
Erscheinungsbild
In geöffneter Stellung
sind alle Elemente schwarz, die Schraubenköpfe und die unteren Laufwagen sind durch schwarze Abdeckungen verborgen.
In geschlossenem Zustand
sind die Profile bündig und ihre Ansichtsbreiten weisen eine klare Linienführung auf.

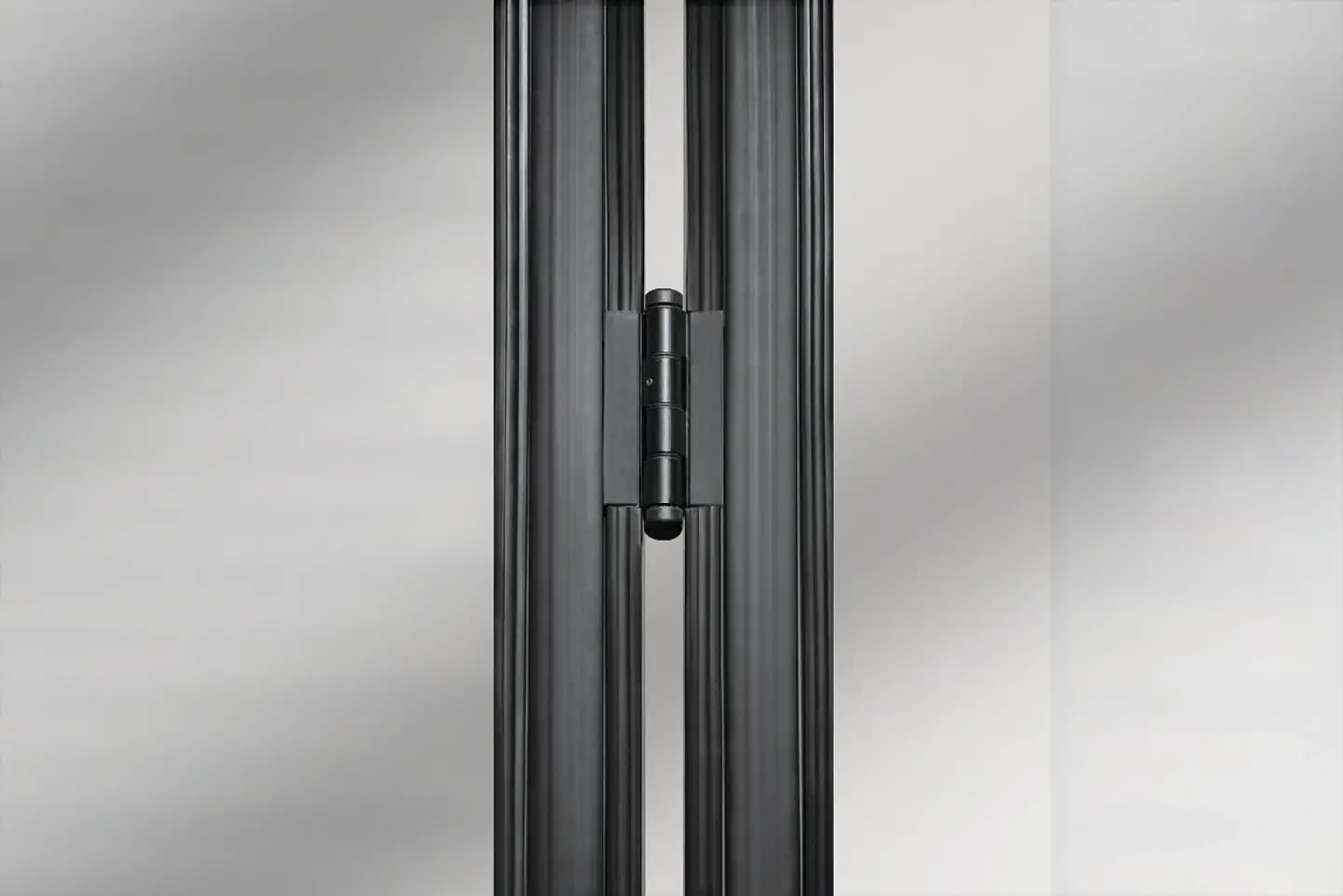

Alle Bänder und Dichtungen
sind schwarz, die Ziehgriffe in der Farbe der Profile beschichtet und zusätzlich am Band montiert.
Spezielle Schlüssel
Für Flachgriffe in Profilfarbe gibt es speziell angepasste Schlüssel, denn jeder Flügel lässt sich einzeln abschließen.
Zwei Ansichtsbreiten
Standardversion (mit Ansichtsbreiten von 63 mm)
Version mit verstärkten Flügelprofilen (mit Ansichtsbreiten von 73 mm) für XXL-Abmessungen
Eigenschaften
Flügelanzahl:
max. 10
Breite:
bis zu 12 m
Höhe:
bis 3 m
Beschlag:
umlaufende Dichtung
Flügelgewichte:
bis 150 kg bei Flügebreiten von 600 bis 1200 mm und 700 mm bis 3000 mm
Schwelle:
Bürsten oder Dichtungen
WICONA Unisys-Prinzip
Auch WICSLIDE 75FD basiert auf dem bekannten WICONA Unisys-Prinzip und bietet Vorteile für den Metallbauer. Die Mehrfachverwendung von Systemteilen fördert wirtschaftliche Lösungen und sorgt für Prozesssicherheit, indem sie die Anzahl von Profilen und Zubehör für verschiedene Anwendungen reduziert.

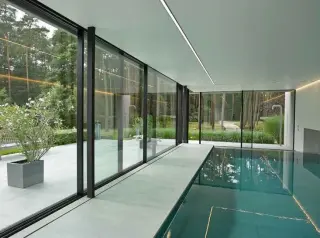

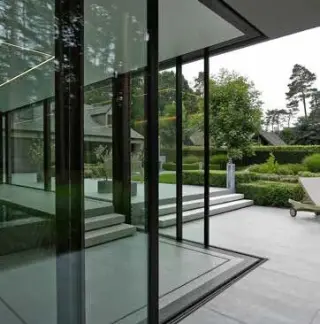

WICSLIDE 150 PS - Versatz-Schiebesystem
WICSLIDE 150 PS - auch bekannt als Pull/Slide oder Push/Slide System - verbindet die Vorteilseigenschaften einer Schiebetür und eines Fensters. Der Flügel öffnet durch 6 mm Versatz nach innen, dann läuft er parallel zum Festfeld ohne Kontakt mit den Dichtungen. Je nach Ausführung lässt sich WICSLIDE 150 PS mit sichtbaren oder verdeckten Flügeln herstellen. Verdeckte Beschläge sind serienmäßig, verdeckte Entwässerung kann optional geordert werden.
Vorteile
Großzügige Verglasung sorgt für optische Vergrößerung des Raumes in Richtung Terrasse oder Balkon
Schutz vor Lärm und Witterungseinflüssen
Hohe Schlagregendichtheit
Einfache Bedienung
Hohe Funktionalität
schlanke Optik
Profile aus Hydro CIRCAL garantieren Nachhaltigkeit
Konstruktion / Technische Daten
Schlagregendichtheit
Die umlaufende Dichtung und das patentierte Mitteldichtungssystem sorgen für optimale Schlagregendichtheit (Einstufung in Klasse E1200), die bis zu vier Mal höher ist als bei normalen Schiebeelementen.
Uw Wert
Das Prüfelement bestehend aus Schiebeflügel und Standflügel mit 3-fach Verglasung (Maße 4 x 2,7 m) und thermisch verbesserten Randverbund erreichte einen Uw Wert von bis zu 1,00 W/m2K.
Schallschutz
Im Bereich Schallschutz erreicht WICSILDE 150 PS einen Rw Wert von 45 dB
Windlast
Einstufung in Klasse 3 (Prüflast 1200 Pa; Sicherheitslast 1800 Pa) im Bereich Widerstandsfähigkeit gegen Windlast.
Lüftung
Das innovative Mikro-Lüftungssystem lässt sich mit der Griff-Stellung in 90° aktivieren, dabei ist der Schiebeflügel mit 6 mm Versatz in der Lüftungsposition immer noch verriegelt.
Einbruchhemmung
Bei der Einbruchhemmung ist WICSLIDE 150 PS eingestuft in die Klasse RC 2.
Farb- und Oberflächendesign
Das Versatz-Schiebesystem zeichnet sich durch zahlreiche Möglichkeiten beim Farb- und Oberflächendesign aus und ermöglicht individuelle Ausführungsvarianten entsprechend dem Gestaltungskonzept der Fassaden- und Gebäudearchitektur.
Exklusive Eloxaltöne
Beschichtungen mit antibakteriellen und antiviralen Eigenschaften
Beschichtungen mit kratzresistenten Eigenschaften
Beschichtungen mit wärmereflektierenden Eigenschaften
Weitere Informationen

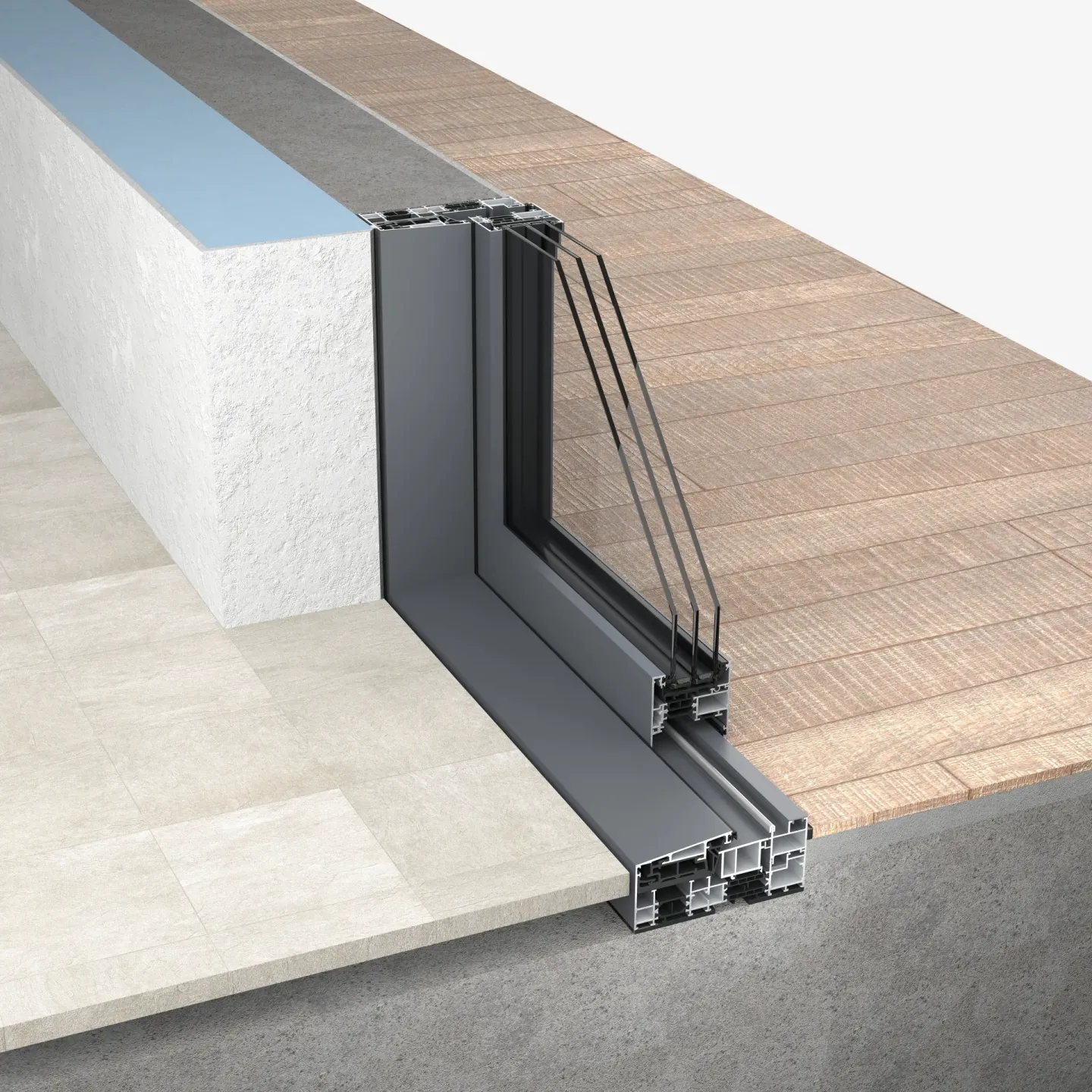

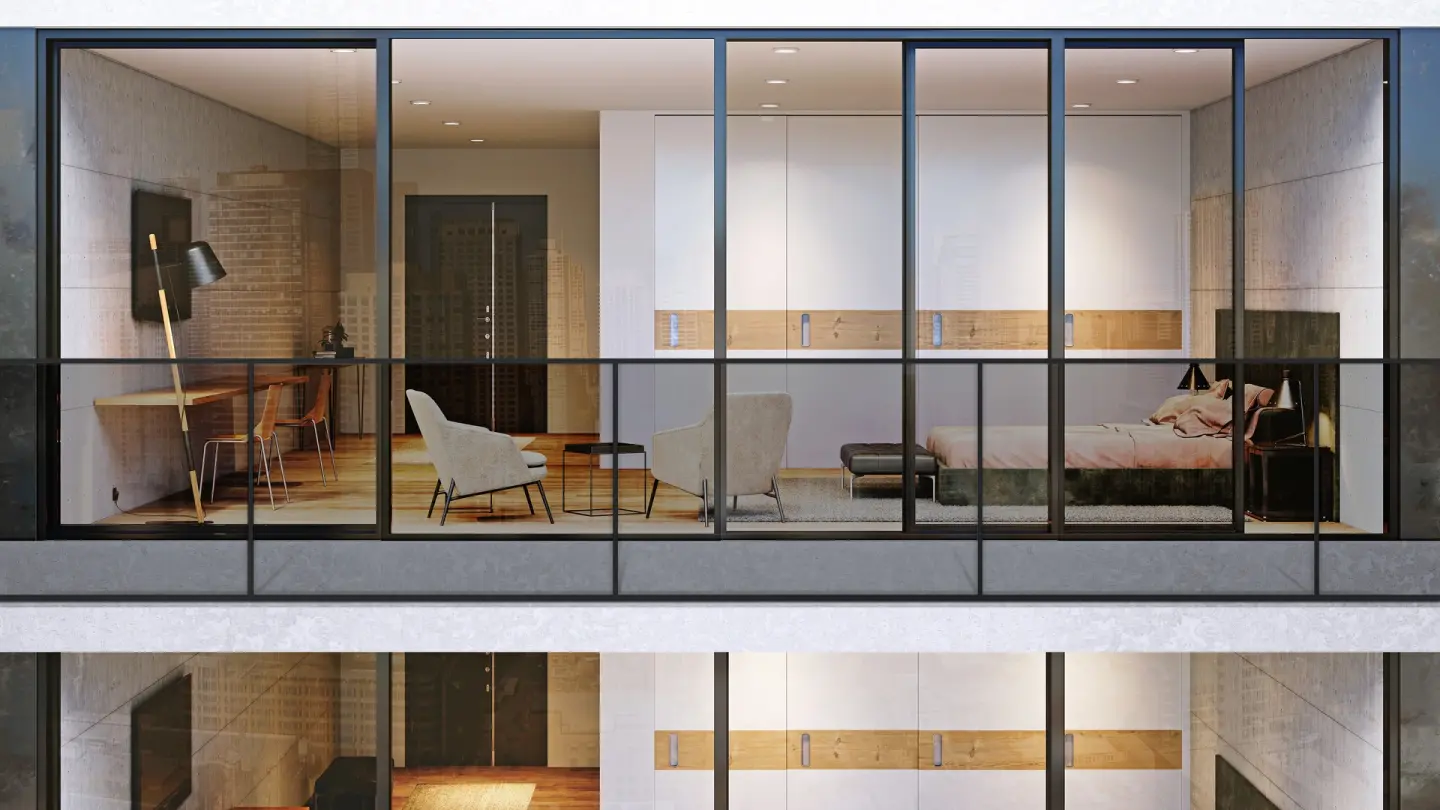

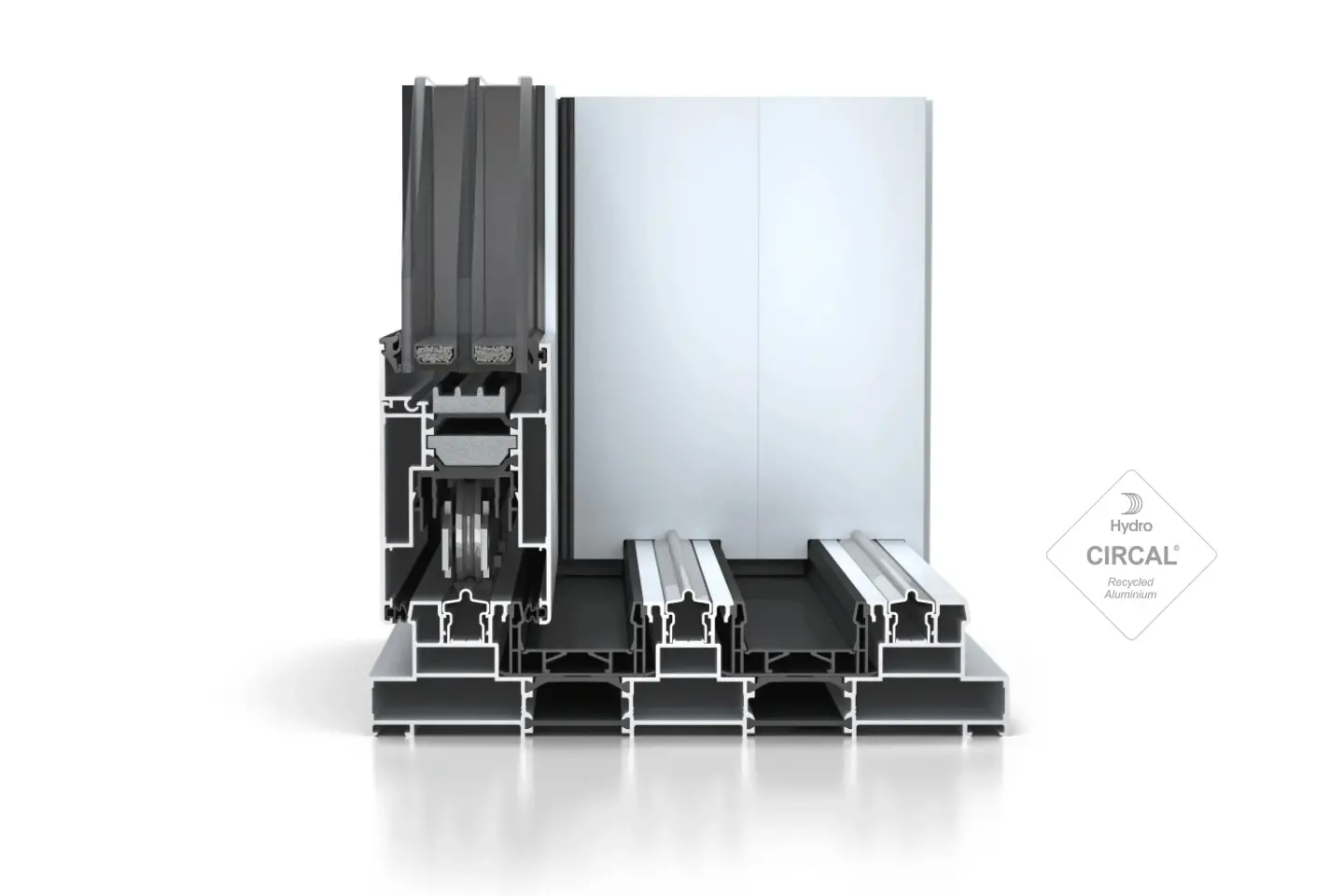

WICSLIDE 160 Hebe-Schiebe-System
WICSLIDE 160 Hebe-Schiebe-System ©WICONA
Aus der Serie WICSTYLE - Türensysteme von Hydro Building Systems Germany (WICONA)
WICSLIDE 160 Hebe-Schiebe-System ©WICONA
WICSLIDE 160 kombiniert sehr gute Wärmedämmwerte mit höchster Funktionalität und Ästhetik. Das System bietet große mögliche Flügelabmessungen und dauerhafte Komfortbedienung.
WICSLIDE 160 Hebe-Schiebe-System ©WICONA
Aus der Serie WICSTYLE - Türensysteme von Hydro Building Systems Germany (WICONA)
WICSLIDE 160 Hebe-Schiebe-System ©WICONA
Profiltechnik
Optimierte Verhakungszone zwischen den Flügeln für optimierte Wärmedämmung und Dichtheit
Füllungsdickten von 4 mm bis 50 mm
Bautiefe 160 mm (zweibahnig) und 245 mm (dreibahnig)
Umlaufende Spezialblendrahmen mit Multifunktionszone

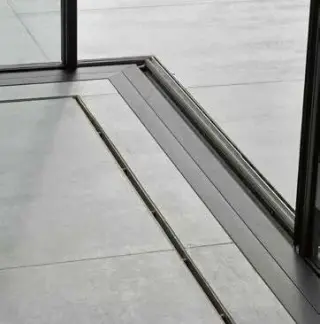

Barrierefreie Bodenzone
Komfortbedienung durch optimierte Laufwagentechnik
Verhakungszone ohne sichtbare Schrauben
Wahlweise mit Festfeldern oder festgestellten Flügen
Wärmeschutz
Uw-Werte: unter 1,0 W/(m2K)
Beschläge
Hebe-Schiebebeschlag, laufwagen mit integrierter Bürste zur Reinigung der Edelstahllaufschiene
Stützbock zur Reduzierung der Bedienkräfte beim Absenken des Flügels
Flügelformate (B x H): bis zu 3200 mm x 3400 mm
Flügelgewichte: bis zu 400 kg (Hebe-Schiebetür)

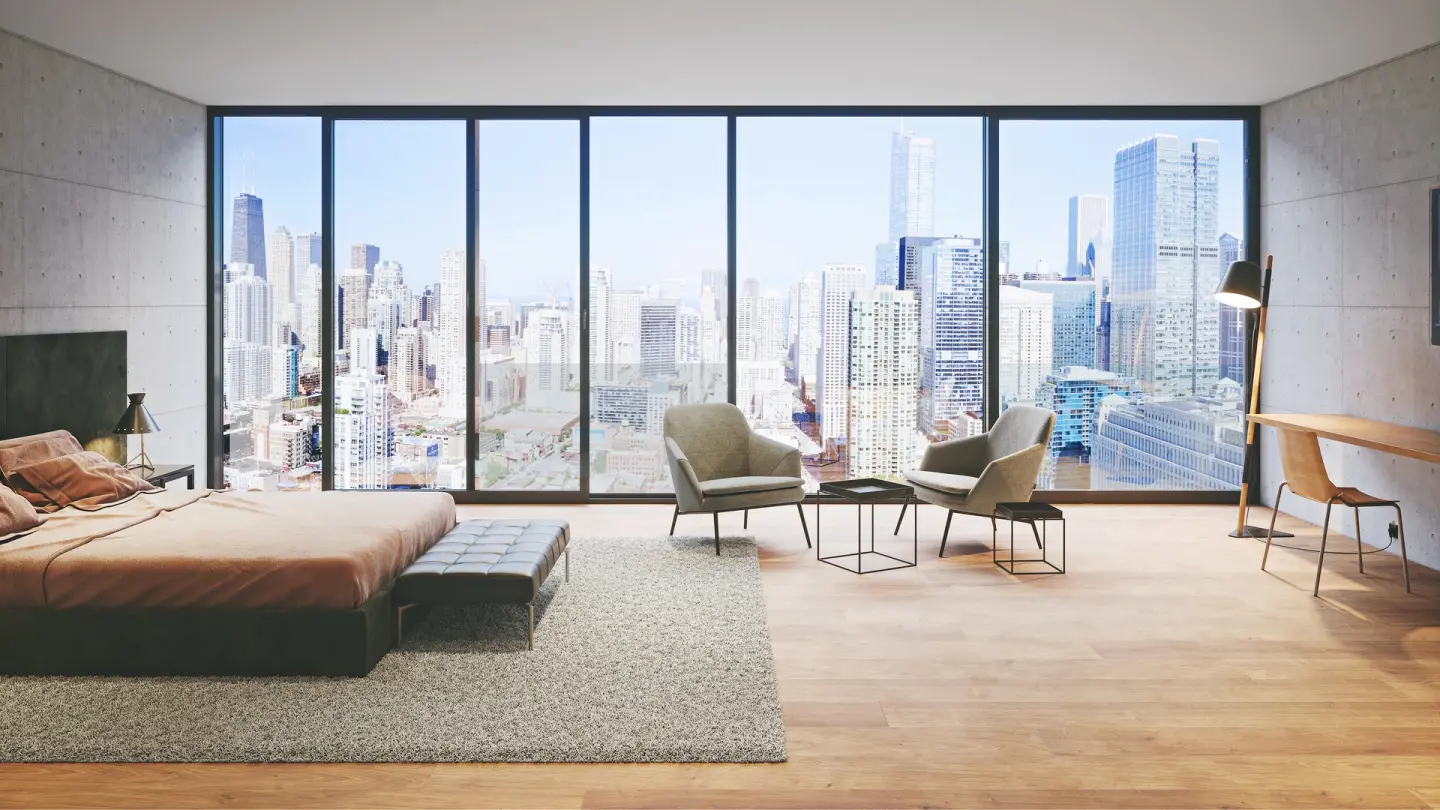

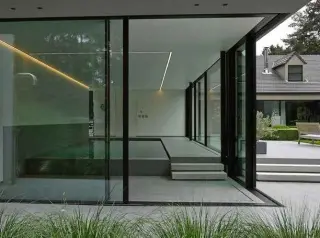

ARTLINE XL Schiebefenster
ARTLINE XL - Große Elementgrößen in Kombination mit schlanken Ansichtsbreiten
Artline XL verbindet auf elegante Weise große Dimensionen mit schlanken Profilansichten. Bei dem minimalistischem Gestaltungskonzept wechseln sich feste und öffenbare Glaselementen ab.
Eigenschaften
Raumhohe Glaselemente
laufruhige und einfache Bedienung
Flügelhöhe von bis zu 3,5 m
Flügelgewicht von bis zu 500 kg
Thermische und aktustische Isolierung
Witterungsbeständigkeit
Bedienung wahlweise auch voll automatisiert
Weitere Informationen
WICSTYLE® Sicherheitstechnik
WICSTYLE Profilserien erlauben maßgeschneiderte Türlösungen zu realisieren – ob für Brandschutz, Rauchschutz oder Fluchtweg.

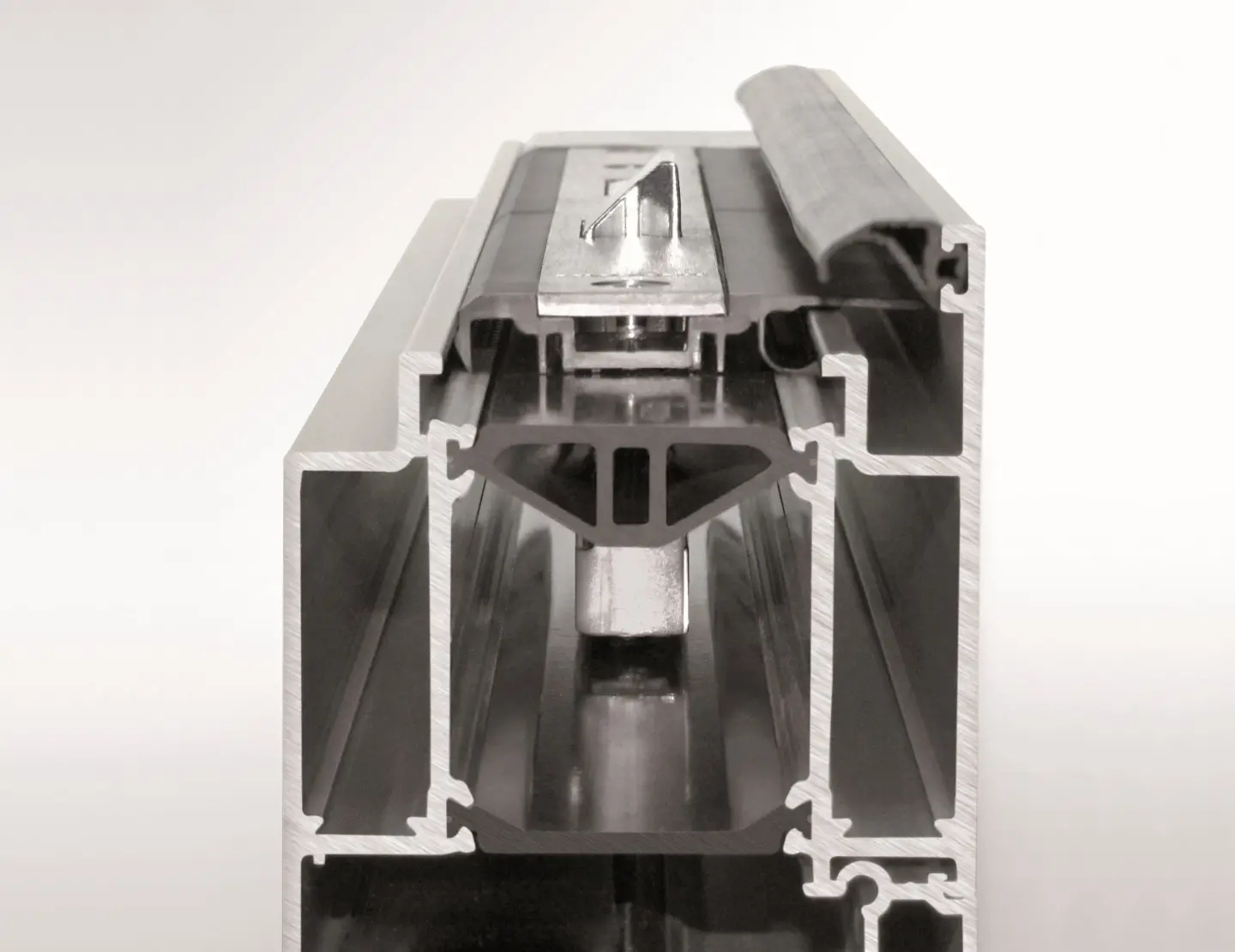

Brandschutztür WICSTYLE 77FP
Brandschutztür WICSTYLE 77FP ©WICONA
Aus der Serie WICSTYLE - Türensysteme von Hydro Building Systems Germany (WICONA)
Brandschutztür WICSTYLE 77FP ©WICONA
Die WICSTYLE 77 FP Brandschutztür in modularem Aufbau zeichnet sich durch eine besonders einfache Bearbeitung aus. Je nach Integration von Brandschutzplatten werden Widerstandsklassen bis EI60/T60 erreicht. Eine umfassende Anwendungsvielfalt wird durch die Kombination mit Seitenteilen, Oberlichtern oder Festverglasungen sichergestellt.
bauaufsichtlich zugelassen
CE-Kennzeichnung nach DIN EN 16034 EI2 30-C5S200
Ausführung in den Brandschutzklassen EI30 / T30 / F30 ohne BrandschutzplattenLochtüren in der Brandschutzklasse EI60 / T60 / F60 durch einfaches Einschieben von Brandschutzstreifen
Lochtüren in der Brandschutzklasse EI60 / T60 / F60 durch einfaches Einschieben von Brandschutzstreifen
Einflügelige und zweiflügelige Ausführung, einwärts und auswärts öffnend möglichFestverglasungen, Oberlichter und Seitenteile in vielen Varianten möglich
Identische Profilansicht wie die Serien WICSTYLE 65 evo und WICSTYLE 75 evo für eine optimale Einfügung in das architektonische Gesamtbild
Weitere Informationen:

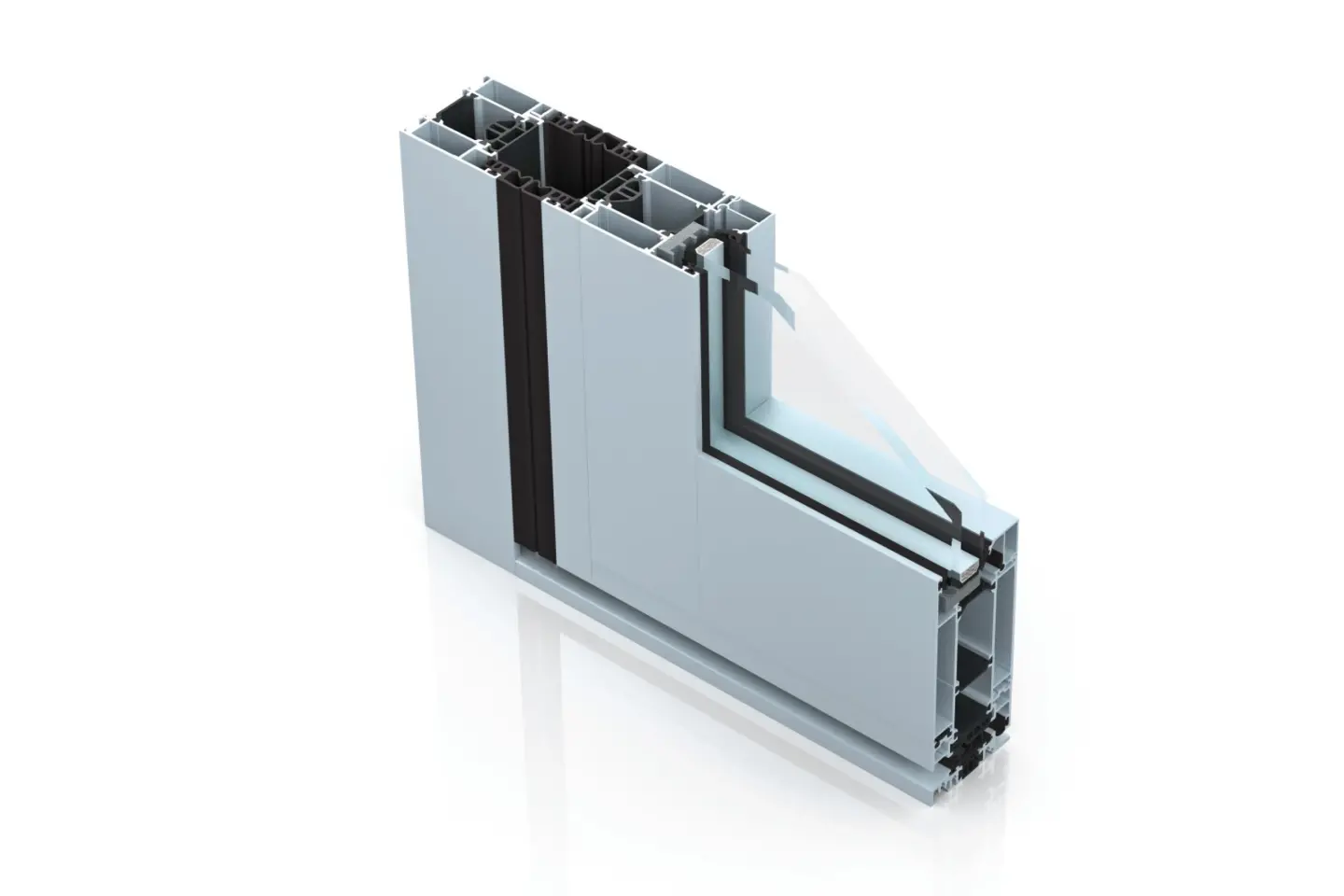

Brandschutztür FP90
Brandschutztür FP90 ©WICONA
Aus der Serie WICSTYLE - Türensysteme von Hydro Building Systems Germany (WICONA)
Brandschutztür FP90 ©WICONA
Das bewährte Brandschutzsystem in der Bautiefe 100 mm – die robuste Konstruktion für den industriellen Einsatz oder Klinikbereich.
Verglastes Aluminium Brandschutzsystem der Feuerwiderstandsklasse T90 / F90 aus thermisch getrennten Aluminium-Hohlkammerprofilen, geliefert als vorgefertigtes Element.
Brandschutzsystem in Fertigbauweise, d. h. Türen und Glas sind montagefertig
Feuerwiderstandsklasse T90 / F90, feuerbeständig
Mit „allgemeiner bauaufsichtlicher Zulassung“
Zusätzlich mit Rauchschutzfunktion nach DIN 18095
Weitere Informationen:

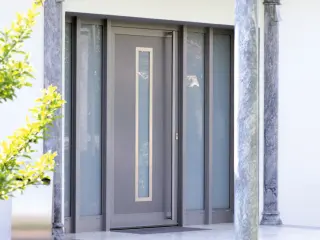

Einbruchhemmende Türen
Einbruchhemmende Türen ©WICONA
Aus der Serie WICSTYLE - Türensysteme von Hydro Building Systems Germany (WICONA)
Einbruchhemmende Türen ©WICONA
Die verschieden hohen Anforderungen im Bereich Einbruchhemmung werden bei allen WICSTYLE Türserien ohne optische Veränderungen mit geringfügigen Zusatzmaßnahmen auf Basis der Grundkonstruktionen erfüllt.
Die neuen WICSTYLE 65 evo und WICSTYLE 75 evo Türserien wurden nach der neuen Norm DIN EN 1627 geprüft und können dadurch nach den aktuellen Anforderungen zur Einbruchhemmungausgeschrieben, verbaut und gekennzeichnet werden. Die Vollpanik-Türen mit Doppelflügeln wurden erfolgreich bis zu RC3 getestet.
Einbruchhemmung nach DIN EN 1627 bzw. DIN 1627 / Klassifizierungen:
WICSTYLE 65 evo / 75 evo - Anschlagtüren
RC1N, RC2N, RC2, RC3
WICSTYLE 65 evo / 75 evo - Klassic-Design
RC1N, RC2N, RC2, RC3
WICSTYLE 65N ungedämmt
WK1, WK2
Weitere Informationen:

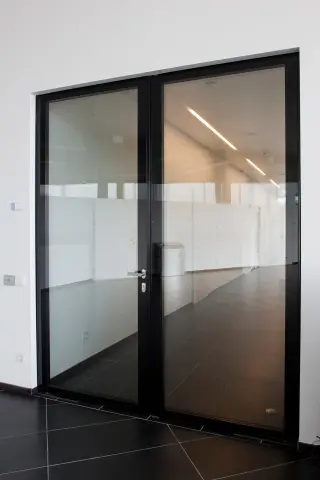

Durchschusshemmende Türen
Durchschusshemmende Tür ©WICONA
Aus der Serie WICSTYLE - Türensysteme von Hydro Building Systems Germany (WICONA)
Durchschusshemmende Tür ©WICONA
Die Anforderungen im Bereich Durchschusshemmung werden bei mehreren WICSTYLE Türprofil-Kombinationen einfach durch eine Erweiterung mit speziellen Aluminium-Vorsatzprofilen erreicht.
Durchschusshemmung nach DIN EN 1522 / Klassifizierungen:
WICSTYLE 65 evo / 75 evo Anschlagtüren ein- oder zwelflügellg, einwärts oder auswärts öffnend
FB4 S / FB4 NS
Kombinierbare WICONA Produktserien in Durchschusshemmung Klasse FB4:
WICLINE 65 evo / WICLINE 75 evo (Fenster) und WICTEC 50 (Pfosten-Riegel-Fassade)
Weitere Informationen:

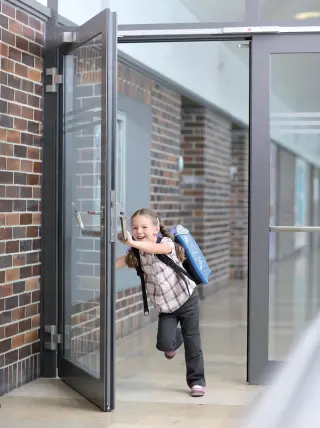

Fluchttüren und Paniktüren
Entsprechend DIN EN 179 (Fluchtweg) bzw. DIN EN 1125 (Panikausführung)
Realisierbar mit verschiedenen WICONA Türsystemen, dadurch einheitliches Gebäude-Türdesign
Ein- oder zweiflügelige Ausführung
Kombinationsmöglichkeit mit Einbruchhemmung RC1 und RC2 Ausführung
Ausführung mit Brandschutz in Klasse T30 und T60 sowie mit Rauchschutz möglich
Weitere Informationen:
WICSTYLE® Beschläge
WICSTYLE® Bänder und Schlösser
Schnelle und flexible Beschlagsmontage Leichteres Erfüllen von optischen und technischen Ansprüchen Dauerhaft höchste Qualität für langfristig zufriedene Kunden
Vorteile

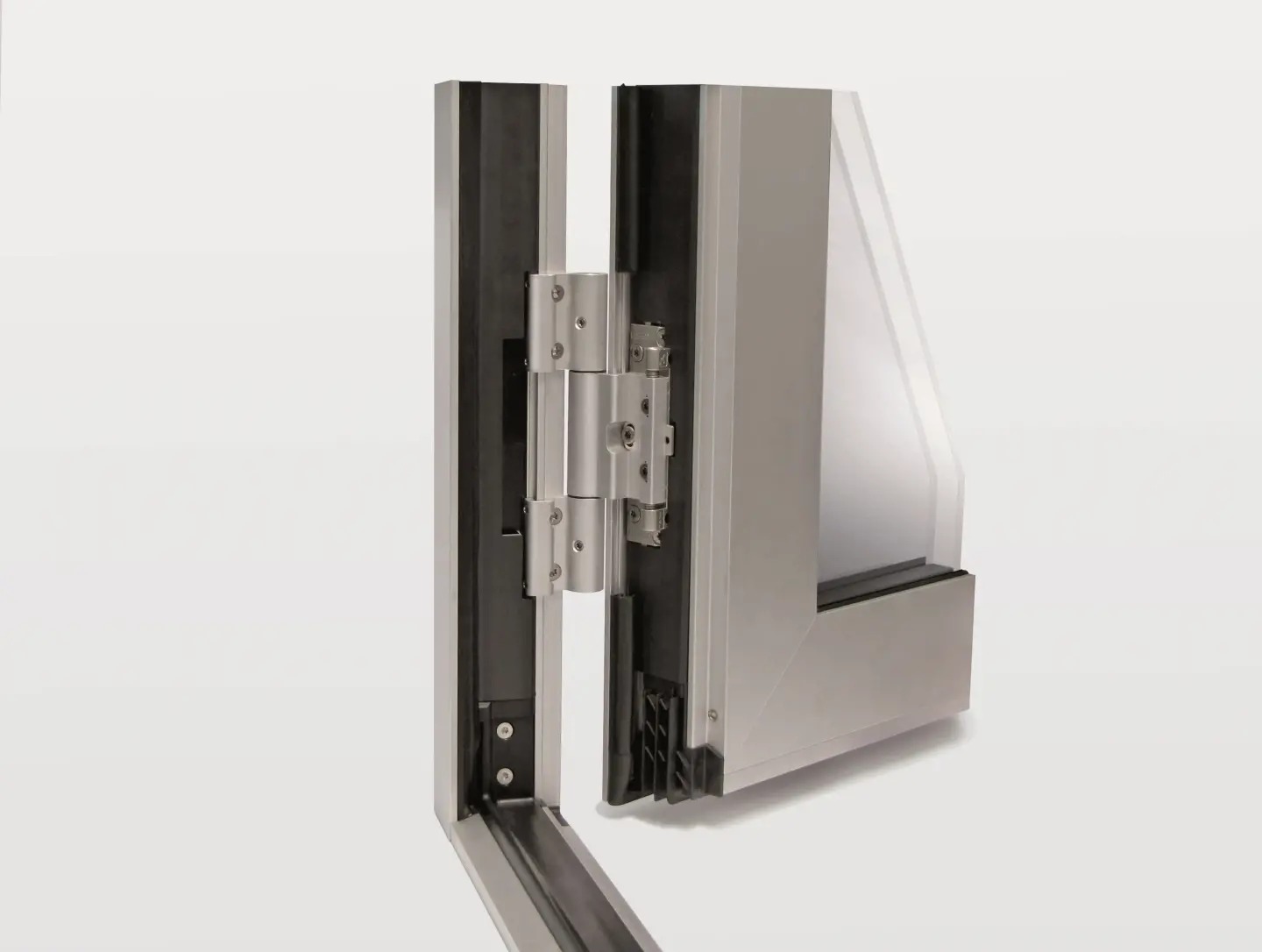

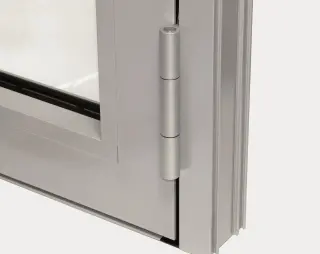

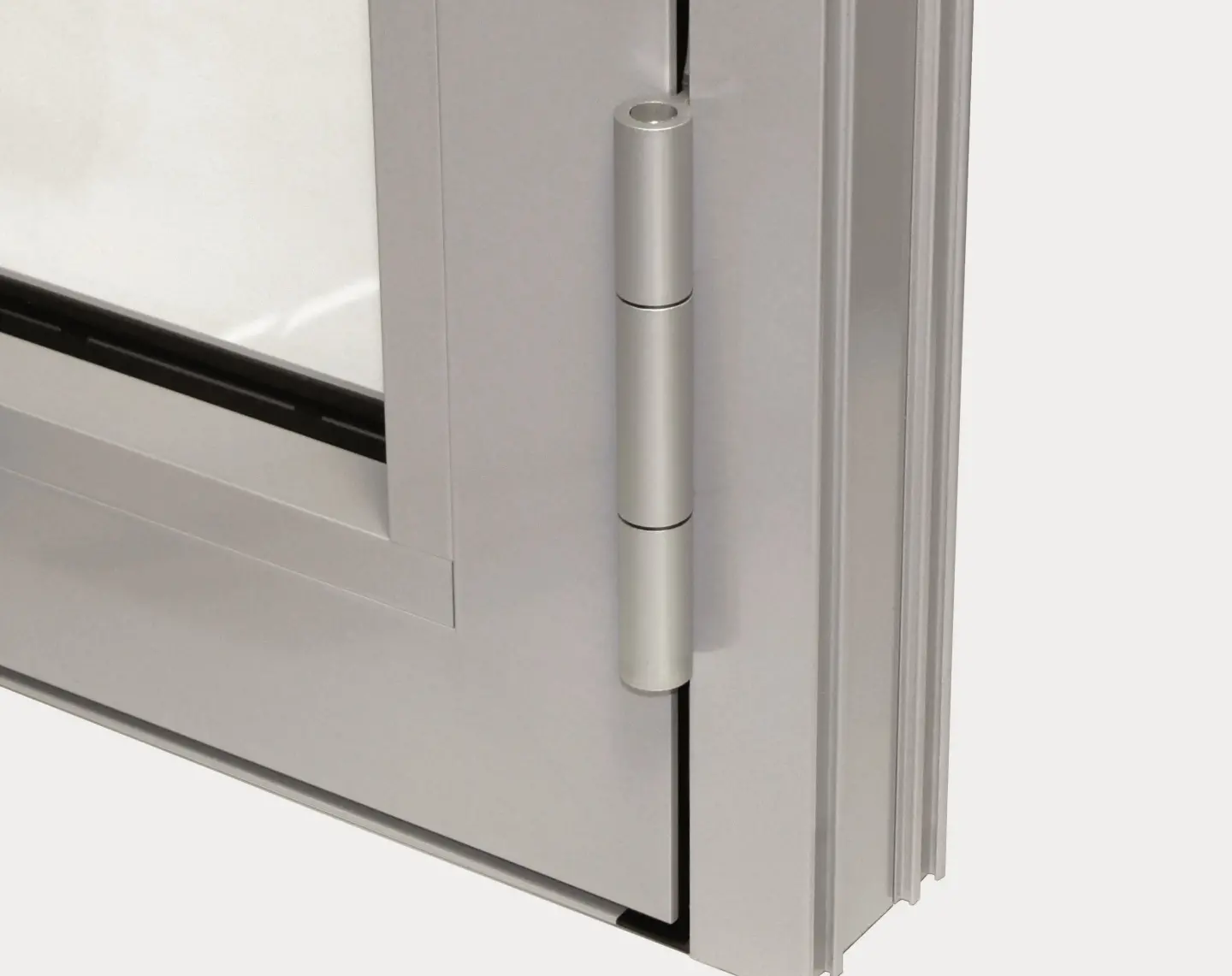

Rollenbänder
Gleiches Band für einwärts und auswärts öffnende Türen und für alle Bautiefen Für Flügelgewichte bis 150 kg Aluminium in allen Farben eloxier- und pulverbeschichtbar Zeitsparende und einfache Montage durch Klemmtechnik: - Positionieren, anziehen, fertig Auch nachträglich einsetzbar ohne Bearbeitung Einfaches Einstellen im eingebauten Zustand
Aufschraubbänder
Für Flügelgewichte bis 200 kg Gleiches Band innen und außen einsetzbar Mit Schraubankertechnologie, ohne Befestigungsplatten Einfaches Einstellen im eingebauten Zustand

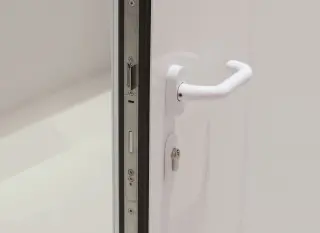

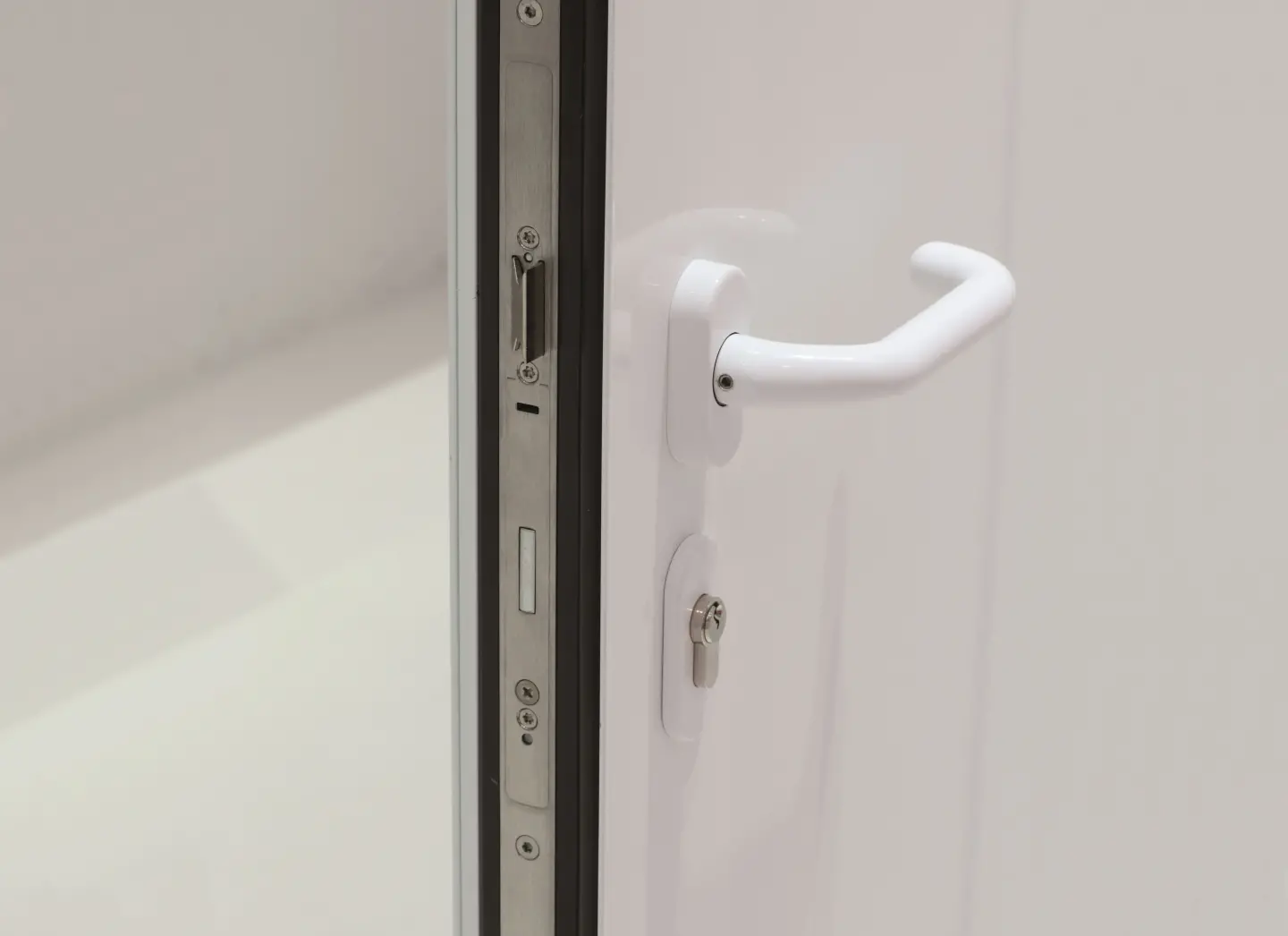

Schlosseinbau
Innovative Positionierung im Dämmsteg für höhere Wärmedämmung und einfachere Verarbeitung (schnelleres Fräsen) Direktes Anschrauben ohne Vorbohren, direkt im integrierten Schraubkanal
Schlösser
WICONA Unisys-Prinzip mit vielen Varianten, auch für zusätzliche Anforderungen wie Obenverriegelung, Mehrfachverriegelungen manuell oder automatisch oder E-Öffner Panik- oder Fluchttür nach EN 179 / 1125 in verschiedenen Schloss- und Griffvarianten, kombinierbar mit weiteren Funktionen

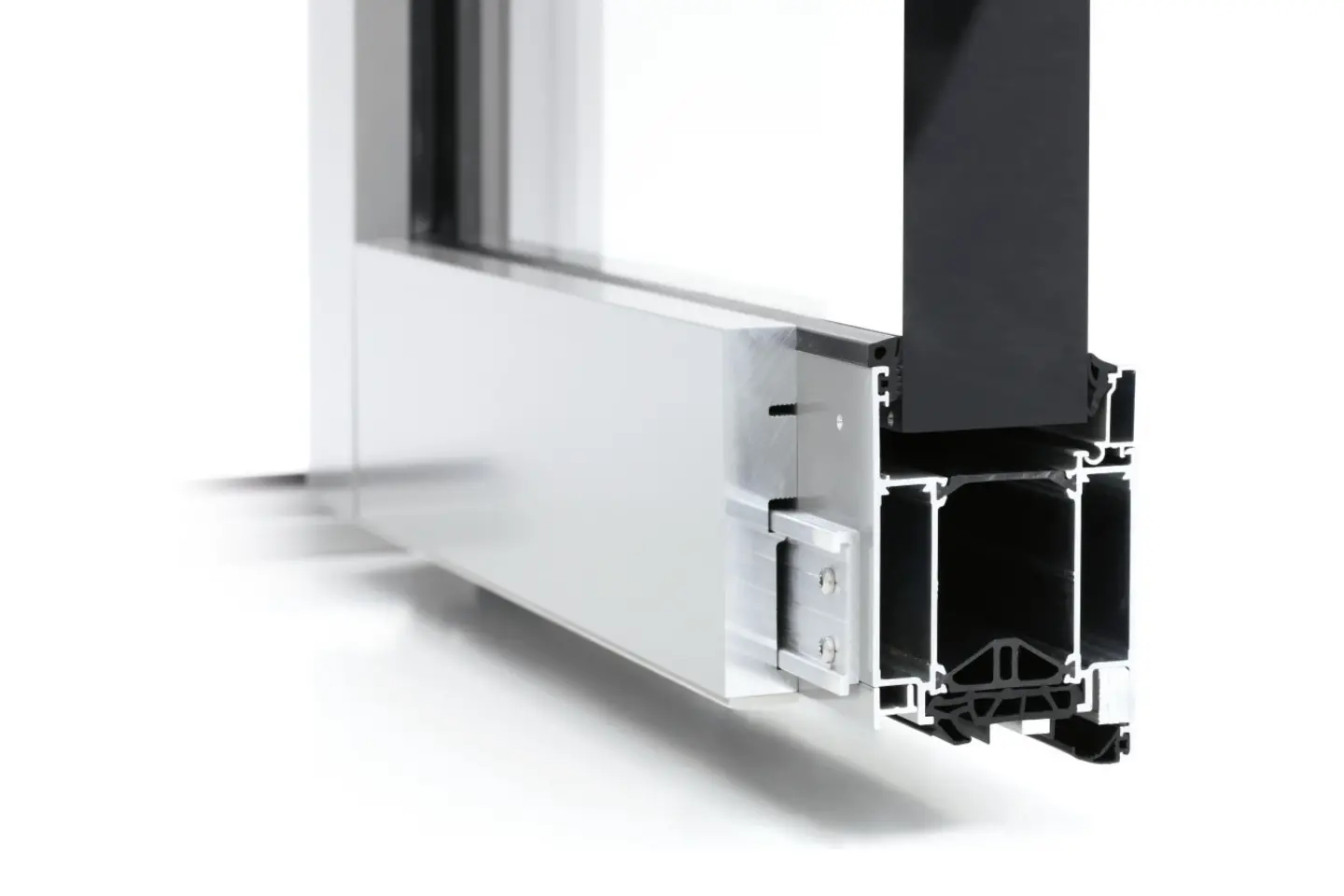

Abdeckungen
Mit den speziellen umlaufenden Abdeckungen erfährt WICSTYLE evo eine perfekt abgerundete Gestaltung: Resultat: eine komplette, umlaufend glatte Oberfläche im Falzbereich, mit Überdeckung der Dämmstege Alle Bauteile bündig integriert Einfache Montage: Umlaufend zum Einklipsen, für den Schlossbereich vorkonfektionierte Bauteile Verbesserung der Wärmedämmeigenschaften
Dichtungen
Sicher dicht – das ist mit dem mehrfachen Dichtungskonzept von WICSTYLE evo kein Problem: Anschlagdichtungen mit Formecken Verglasungsdichtungen umlaufend ohne Gehrungsschnitt Großvolumige Schwellenanschlagdichtungen mit seitlichen Formecken für einfache Montage Schwellendichtung mit Abdeckung der Schwelle
Direkter Kontakt zu "Hydro Building Systems Germany (WICONA)"
Passende Inhalte zur Produktserie "WICSTYLE - Türensysteme"
Passende Produkte 4 von 6
Alle anzeigen
Passende Architekturobjekte 3 von 4
Alle anzeigen
Passende Ausschreibungstexte 364
Alle anzeigenPassendes CAD-Detail
Ähnliche Hersteller
Das könnte Sie auch interessieren
- Stahlprofile für Brand- und Rauchschutz
- Wärme- und Hochwärmegedämmte Stahl-Fensterprofile
- Stahl-Fensterprofile für die Renovation
- Ungedämmte Stahl-Fensterprofile für Innenbereiche
- Stahlprofile für Falt- und Schiebeelemente
- heroal Fassadensysteme aus Aluminium
- forster Profilsysteme | Bauen im Bestand
