Gedämmte Ringbalken- und Überzugschalungenschalungen für energieeffizientes Bauen
Einseitig oder zweiseitig aufkaschierte Wärmedämmungen auf den Schalungsplatten erleichtern die Einhaltung der Wärmedämmanforderungen. Die Qualität der Schalungsplatten Baustoffklasse A1 oder Baustoffklasse B1 entspricht dabei dem MAKORING-Programm ohne Wärmedämmung.
Energieeffizienz und Nachhaltigkeit
Einer der wichtigsten Ansatzpunkte in der modernen Gebäudetechnik liegt darin, konstruktive Wärmebrücken zu vermeiden. MAKO Schalungstechnik bietet hierfür durchdachte modulare Systeme an, die diese Anforderungen unterstützen. Bei den Schalungssystemen mit Wärmedämmung werden hocheffiziente Dämmplatten mit sehr gutem Wärmedurchlasswiderstand eingesetzt.
Die Systeme mit patentierter Bügelkralle und Zementfaserplatte erfüllen alle Anforderungen an ein modernes Schalungssystem:
Baustoffklasse A1, nicht brennbar
Hohe Biege-, Zug- und Druckfestigkeit
Hohe Umwelt- und Gesundheitsverträglichkeit durch Verwendung von Kunst- oder Zellstofffasern sowie natürlicher Rohstoffe wie Zement, Wasser und Luft
Nachhaltigkeit durch Wiederverwertung – soweit möglich - und hohe Recyclingfähigkeit
Anforderungen an den baulichen Brandschutz
MAKO verwendet für Ringbalken und Stürze Schalungsplatten der Baustoffklasse B1 und A1. Die Schalungsplatten kommen dabei als verlorene Schalungen zum Einsatz. Die Tabelle zeigt Anwendungsfälle wo eine Schalungsplatte der Baustoffklasse A1 in Abhängigkeit von der Gebäudeklasse notwendig wird.
Gebäudeklassen
Die Anforderungen an den baulichen Brandschutz in Gebäuden werden in der Musterbauordnung (MBO) und allen Landesbauordnungen (LBO) nach den Gebäudeklassen (GK) bemessen. Bei der Einteilung der GK sind die Art, die Höhe und die Fläche des Gebäudes maßgebend. Grundsätzlich gilt: Je höher die GK, desto höher sind die Anforderungen an den Brandschutz.
Gebäude werden in die Gebäudeklassen (GK) 1 bis 5 unterteilt. Die Einteilung hängt dabei von der Gebäudehöhe sowie der Anzahl und Größe der vorhandenen Nutzungseinheiten ab.
Übersichtliche Darstellung in Abhängigkeit von Gebäudeart, Höhe, Nutzungseinheiten und Flächen
Sonderbauten
Neben den fünf Gebäudeklassen gibt es in § 2 (4) der Musterbauordnung (MBO) Kriterien, nach denen Gebäude als Sonderbauten eingestuft werden müssen. Dazu gehören „Anlagen und Räume besonderer Art oder Nutzung“, die besondere Eigenschaften im Hinblick auf Art, Größe und Nutzung aufweisen, wie z. B. Hochhäuser, Verkaufsstätten, Industriebauten, Büro- und Verwaltungsgebäude, Krankenhäuser, Hotels, Schulen usw.
Überzeugende Schalergebnisse durch patentierte Lösung
Einseitig oder zweiseitig aufkaschierte Wärmedämmungen auf den Schalungsplatten erleichtern die Einhaltung der Wärmedämmanforderungen. Als Schalungsseitenteile verwendet MAKO 12 mm dicke Holzzementplatten (Baustoffklasse B1) oder nichtbrennbare Faserzementplatten (Baustoffklasse A1). Durch die patentierte Konstruktion können Ringbalken bis zu 30 cm Höhe freitragend eingeschalt werden.
Werkstoffangaben zu den Schalplatten B1 / A1
Faserzementplatten nach DIN EN 12467; A1 nach DIN 4102 (nichtbrennbar) | |
Brandverhalten (EN 13 501-1) | A1 |
Mittlere Biegezugfestigkeit (EN 12467) | 18,1 N/mm2 |
Elastizitätsmodul | 7500 N/mm2 |
Rohdichte, trocken, durchschnittlich (EN 12467) | 1.700 kg/m³ |
Dauerhaftigkeit (Dickenquellung) | < 1,5 % |
Wasserundurchlässigkeit nach 24 h (EN 12467) | undurchlässig |
Diffussionswiderstandszahl (EN ISO 12572) | 70 - 90 |
- technische Änderungen vorbehalten - | |
Zementgebundene Spanplatte nach EN 13986:2004 / EN 634-2:2007; B1 nach DIN 4102 (schwer entflammbar) | |
Biegefestigkeit | > 9,0 N/mm2 |
Biegefestigkeit (E-Modul) | > 4500 N/mm2 |
Querzugfestigkeit | > 0,5 N/mm2 |
Dauerhaftigkeit (Dickenquellung) | < 1,5 % |
Dauerhaftigkeit (Feuchtbeständigkeit) | > 0,3 N/mm2 |
- technische Änderungen vorbehalten - | |
Werkstoffangaben zur Dämmung
Epandiertes Polystyrol (EPS) nach EN 13163, Qualitätstyp EPS 031 WDV kd IR, grau Brandverhalten: DIN EN 13501-1, Klasse E Brandverhalten: DIN 4102-1, Baustoffklasse B1 | |
Nennwert der Wärmeleitfähigkeit | 0,030 W/(m*K) |
Schermodul / Scherfestigkeit | ≥ 1,0 MPa / ≥ 50 kPa |
Leistungserklärung Nr. | LE-DE-21.1 -WDV-031-100-kd-IR-HP-FR |
- technische Änderungen vorbehalten - | |

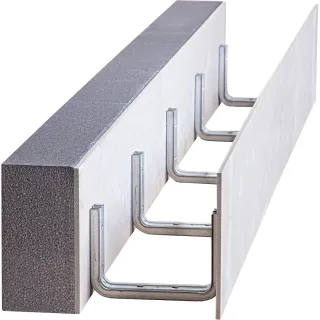

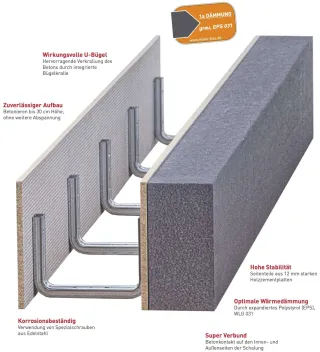

MAKORING A1 THERMO – wärmegedämmte Ringbalkenschalungen und Überzugschalungen mit Schalungsplatten der Baustoffklasse A1
Ringbalkenschalung, einseitig gedämmt, für Höhen ≤ 30 cm,
Länge 120 cm und 200 cm
Durch das einseitige Auftragen einer Wärmedämmung (Qualitätstyp EPS 031 WDV kd IR, grau) wird das Schalungselement soweit optimiert, dass es zum energieeffizienten Bauen beiträgt. Gleichzeitig geht die darunterliegende Schalungsplatte eine homogene Verbindung mit dem Betonkern ein.
Dämmstärken: 60 / 80 / 100 / 120 / 140 / 160 mm

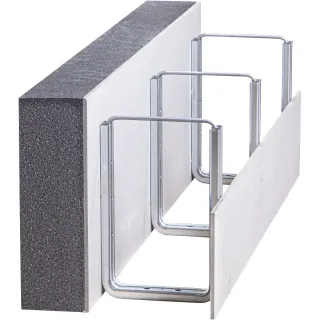

MAKORING-PRO_A1 THERMO
Ringbalkenschalung, einseitig gedämmt, für Höhen von 31 cm – 50 cm
Länge 120 cm
Diese Ringbalkenschalung wurde von MAKO speziell für Schalungshöhen von 31 cm bis 50 cm konzipiert, wo zusätzlich hohe Anforderungen an die Wärmedämmung berücksichtigt werden müsen.

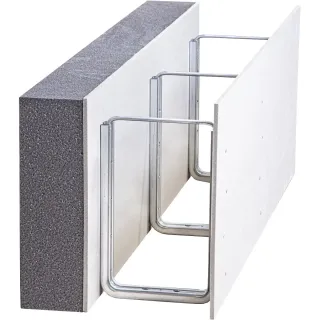

MAKORING-ART_A1 THERMO
Ringbalkenschalung, einseitig gedämmt, für Höhen von 51 cm – 100 cm
Länge 120 cm
Gutes Handling, enorm stabil und optimal gedämmt waren die Anforderungen der Kunden, welche hier umgesetzt wurden. MAKO kombiniert dabei die durchgehend befestigten Schalungsplatten am U-Bügelsystem mit einer Dämmung aus expandiertem Polystyrol-Hartschaum.

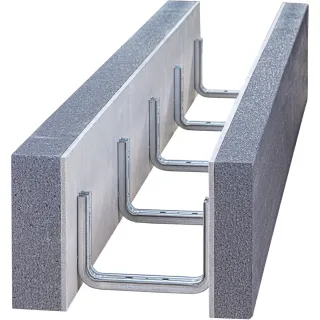

MAKORING-PAR
Ringbalkenschalung, zweiseitig gedämmt, für Höhen ≤ 30 cm
Länge 120 cm und 200 cm
Speziell für hohen Anforderungen zur Energieeinsparung entwickelte MAKO dieses Schalungselement. Diese Lösung ermöglicht dem Verarbeiter eine Schalung einzusetzen, welche beidseitig über eine Wärmedämmung – auch in unterschiedlicher Stärke verfügt.

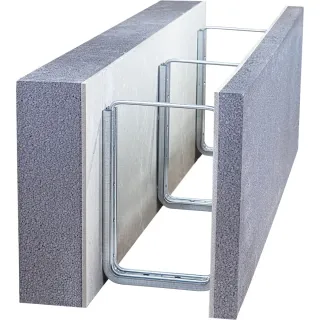

MAKORING-PAR THERMO
Ringbalkenschalung, zweiseitig gedämmt, für Höhen ≥ 31 cm - 50 cm
Länge 120 cm
Die Kombination von Stabilität und Wärmedämmung erlauben Schalungshöhen von 31 cm bis 50 cm. Die Schalung sorgt für eine hohe Effizienz und eine große Anwendungsvielfalt.

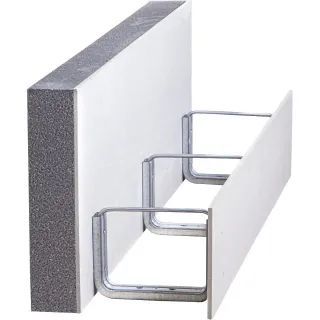

MAKORING-TIP_A1 THERMO
Deckenrand- und Attikaschalung, einseitig gedämmt;
Länge 120 cm
Um das Anwendungsspektrum zu erweitern, wurde der robuste Aufbau der MAKORING-TIP Randüberzugschalung um eine einseitige Wärmedämmung erweitert und somit der Wirkungsgrad erhöht.
MAKORING-DUR_FD_A1 THERMO
Ringbalkenschalung mit Deckenrand für Fertigdecken, einseitig gedämmt
Länge 120 cm
Durch die Ausstattung mit einer Wärmedämmung können Randunterzugschalungen für den Wandbereich besonders wärmetechnisch optimiert werden. Dabei greift MAKO auf den Aufbau des Grundelements MAKORING-DUR zurück und erweitert die höhere Schalhaut mit einer einseitigen Wärmedämmung.
MAKORING-DUR_OD-A1 THERMO
Ringbalkenschalung mit Deckenrand für Ortbetondecken, einseitig gedämmt
Länge 120 cm
Durch die Ausstattung mit einer Wärmedämmung kann neben dem eigentlichen Ringbalken und Deckenrand auch schnell die spätere Ortbetondecke eingeschalt werden. Dabei greift MAKO auf den Aufbau des Grundelements MAKORING-DUR zurück und erweitert die höhere Schalhaut mit einer einseitigen Wärmedämmung.
MAKORING B1 THERMO – wärmegedämmte Ringbalkenschalungen und Überzugschalungen mit Schalungsplatten der Baustoffklasse B1

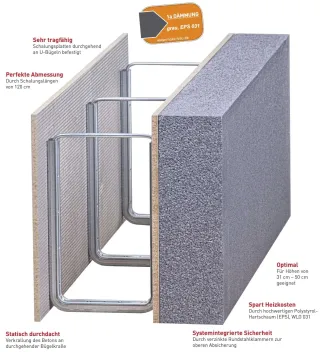

MAKORING-TOP THERMO
Ringbalkenschalung, einseitig gedämmt, für Höhen ≤ 30 cm,
Länge 200 cm
Durch das einseitige Auftragen einer Wärmedämmung (Qualitätstyp EPS 031 WDV kd IR, grau) wird das Schalungselement soweit optimiert, dass es zum energieeffizienten Bauen beiträgt. Gleichzeitig geht die darunterliegende Schalungsplatte eine homogene Verbindung mit dem Betonkern ein.
Dämmstärken: 60 / 80 / 100 / 120 / 140 / 160 mm

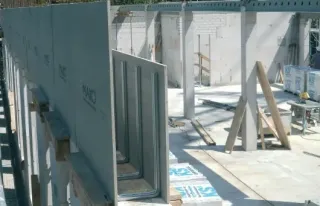

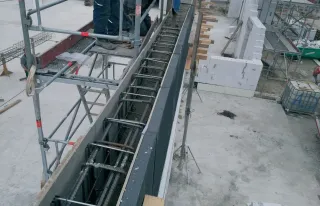

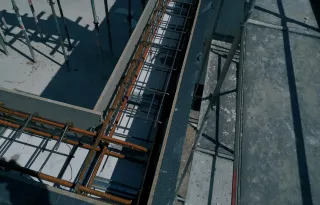

Anwendungsbeispiel MAKORING-TOP THERMO
Aus der Serie MAKORING Ringbalken-Schalungen mit Wärmedämmung von MAKO Schalungstechnik
Anwendungsbeispiel MAKORING-TOP THERMO

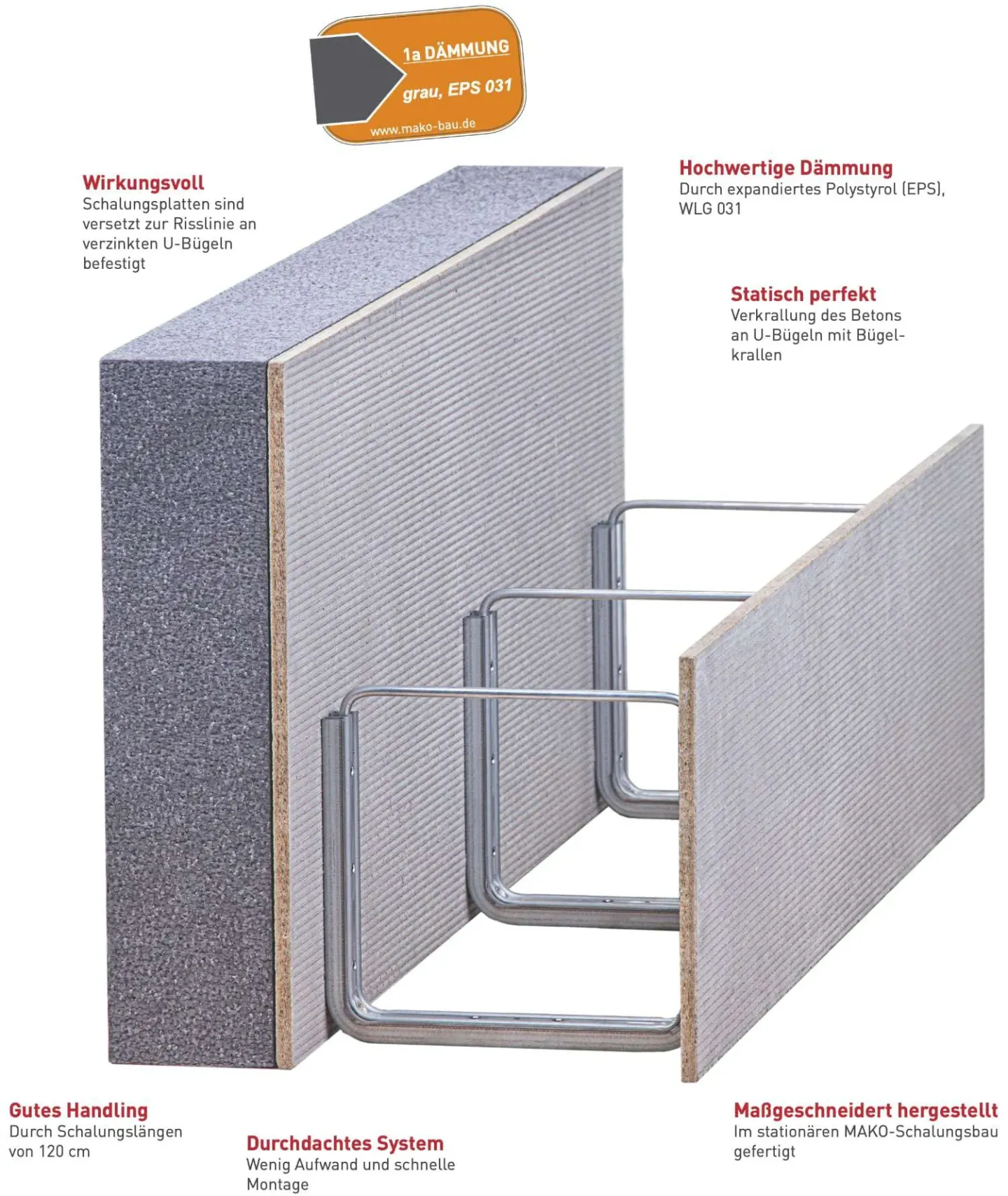

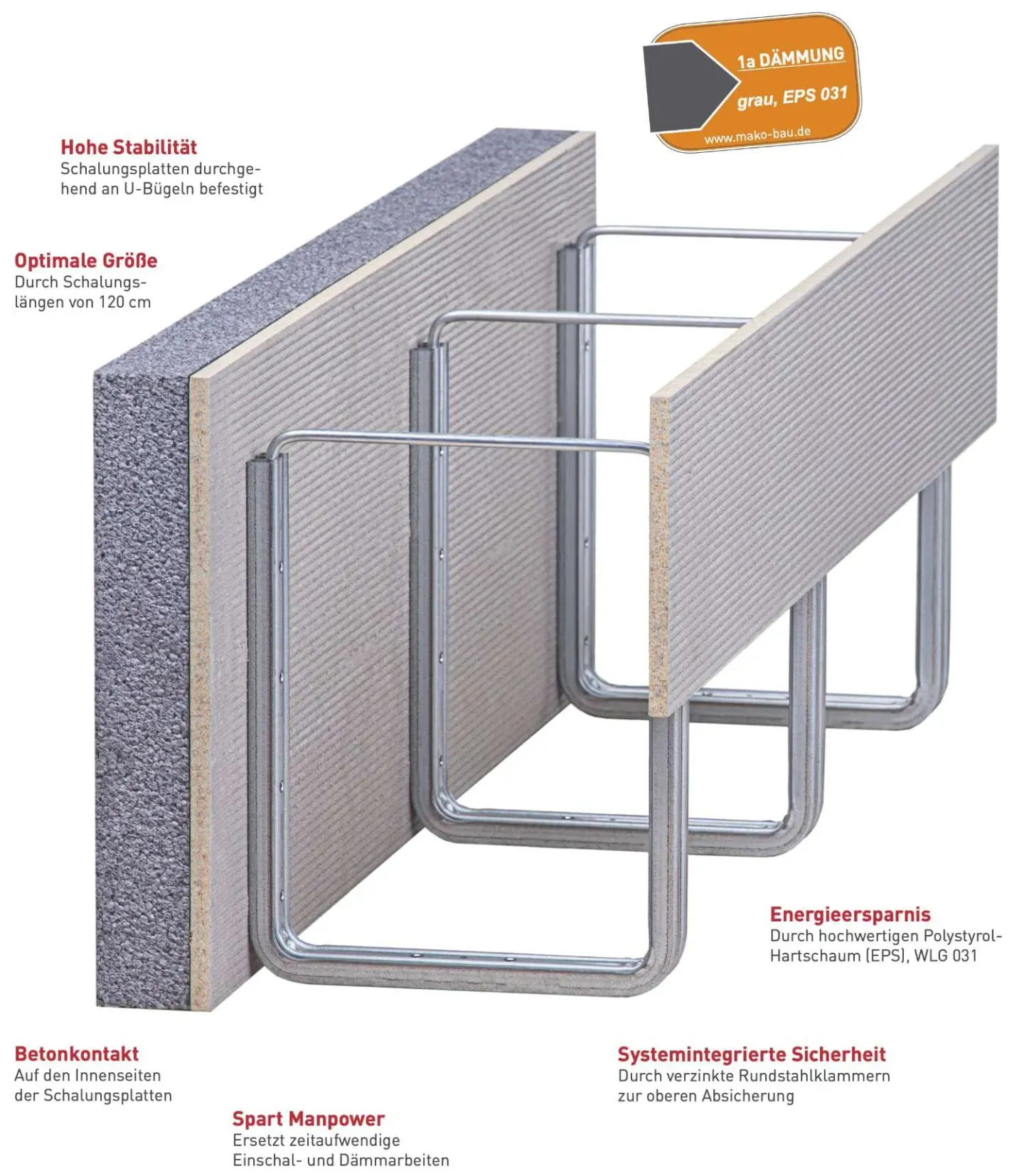

MAKORING-PRO_B1 THERMO
Ringbalkenschalung, einseitig gedämmt, für Höhen von 31 cm – 50 cm
Länge 120 cm
Diese Ringbalkenschalung wurde von MAKO speziell für Schalungshöhen von 31 cm bis 50 cm konzipiert, wo zusätzlich hohe Anforderungen an die Wärmedämmung berücksichtigt werden müsen.

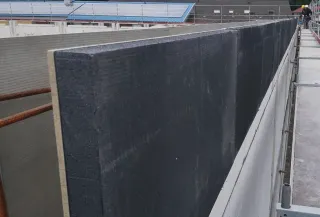

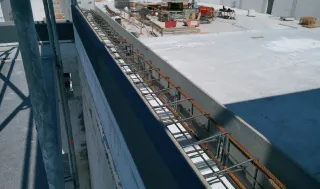

Anwendungsbeispiel MAKORING-PRO_B1 THERMO
Aus der Serie MAKORING Ringbalken-Schalungen mit Wärmedämmung von MAKO Schalungstechnik
Anwendungsbeispiel MAKORING-PRO_B1 THERMO

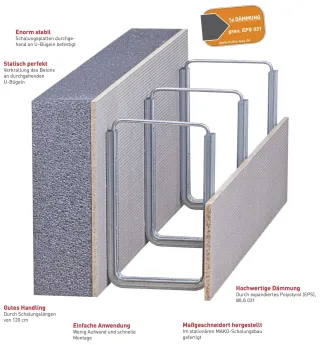

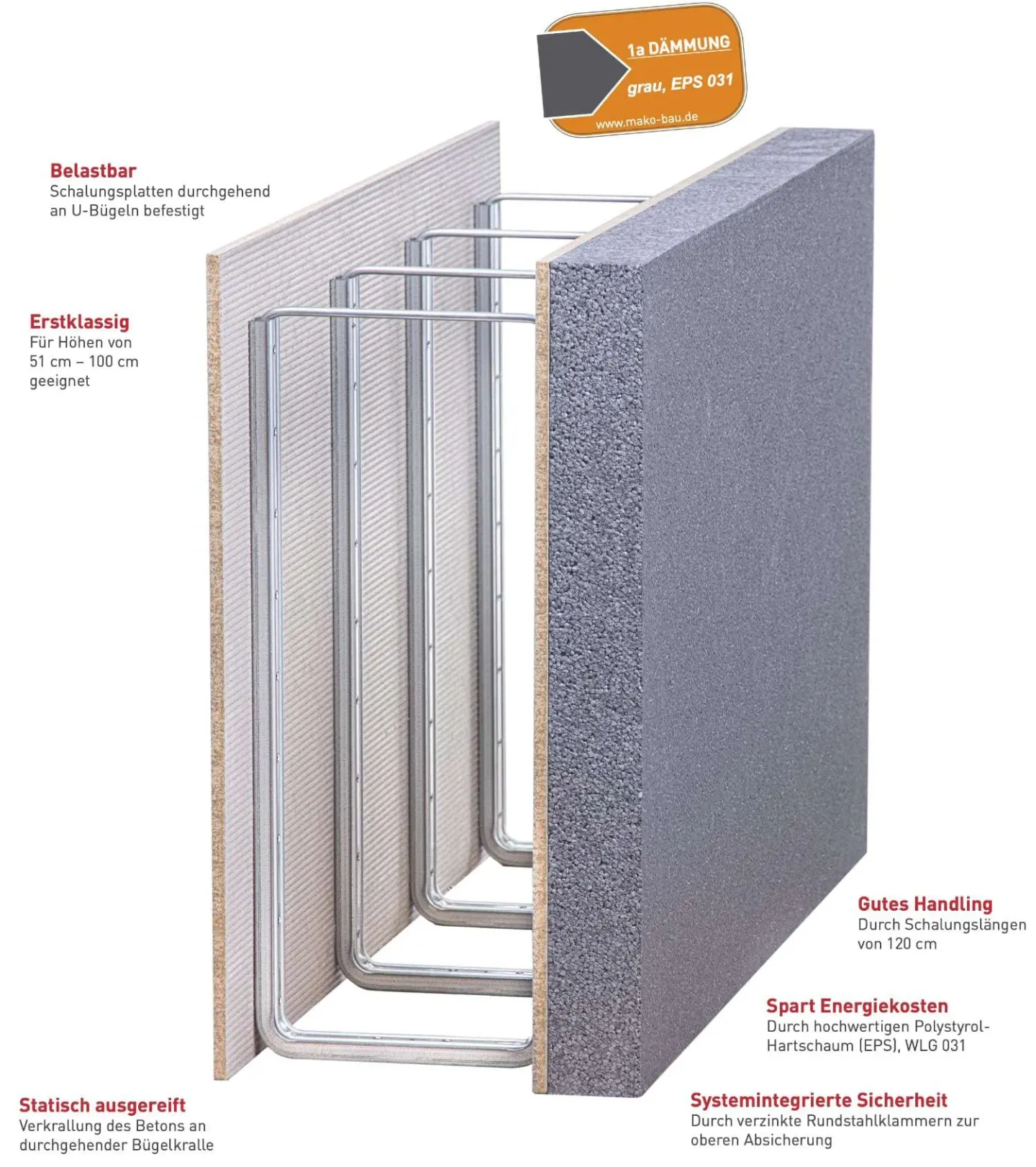

MAKORING-ART THERMO
Ringbalkenschalung, einseitig gedämmt, für Höhen von 51 cm – 100 cm
Länge 120 cm
Gutes Handling, enorm stabil und optimal gedämmt waren die Anforderungen der Kunden, welche hier umgesetzt wurden. MAKO kombiniert dabei die durchgehend befestigten Schalungsplatten am U-Bügelsystem mit einer Dämmung aus expandiertem Polystyrol-Hartschaum.

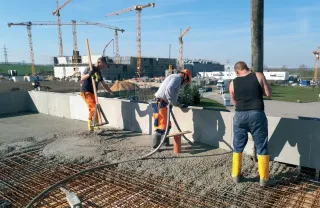

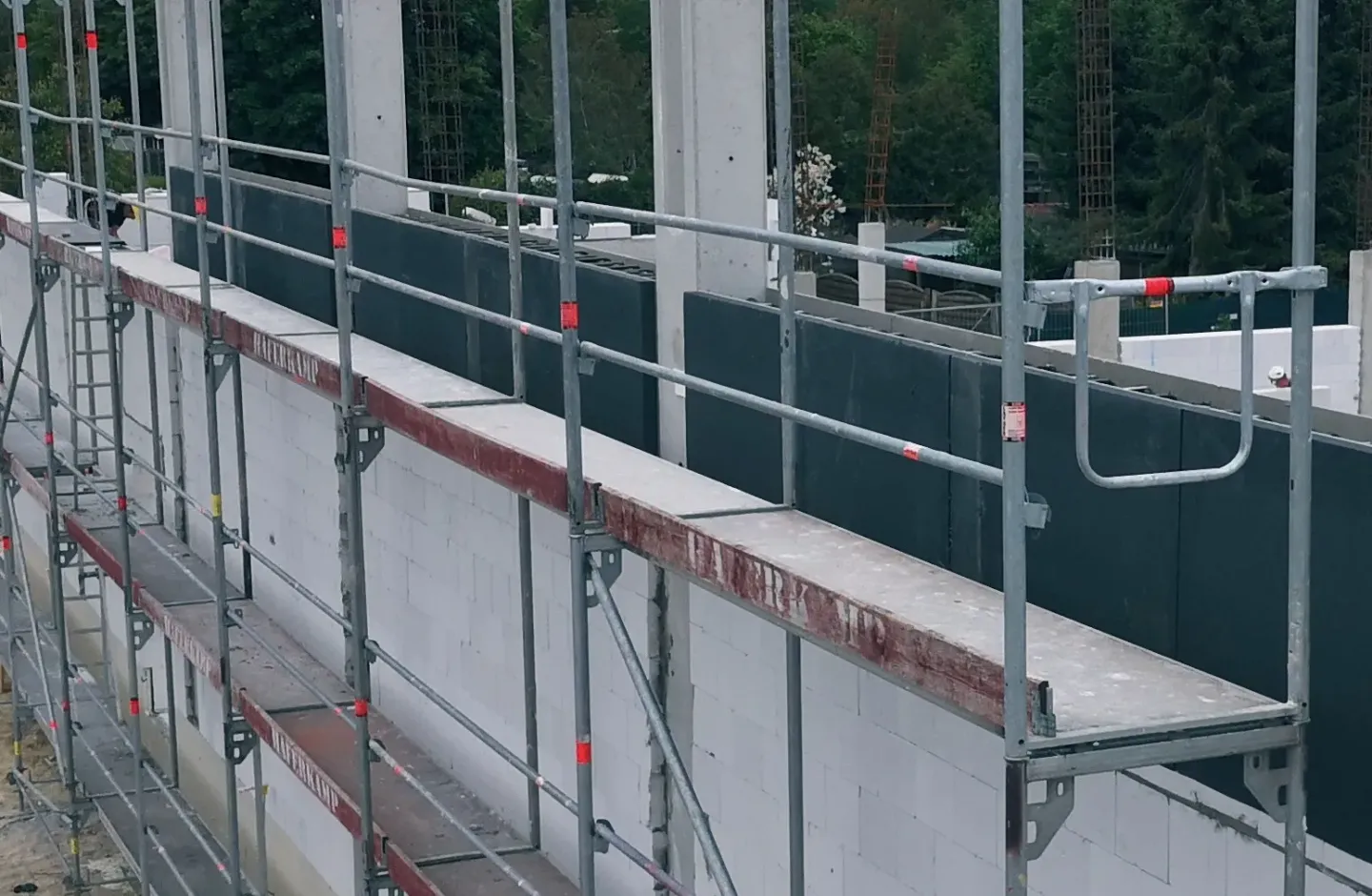

Anwendungsbeispiel MAKORING-ART_B1 THERMO
Aus der Serie MAKORING Ringbalken-Schalungen mit Wärmedämmung von MAKO Schalungstechnik
Anwendungsbeispiel MAKORING-ART_B1 THERMO

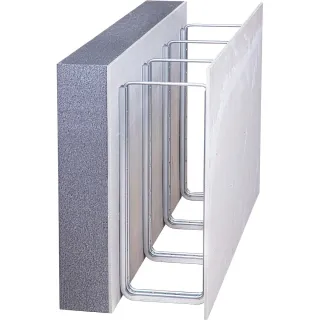

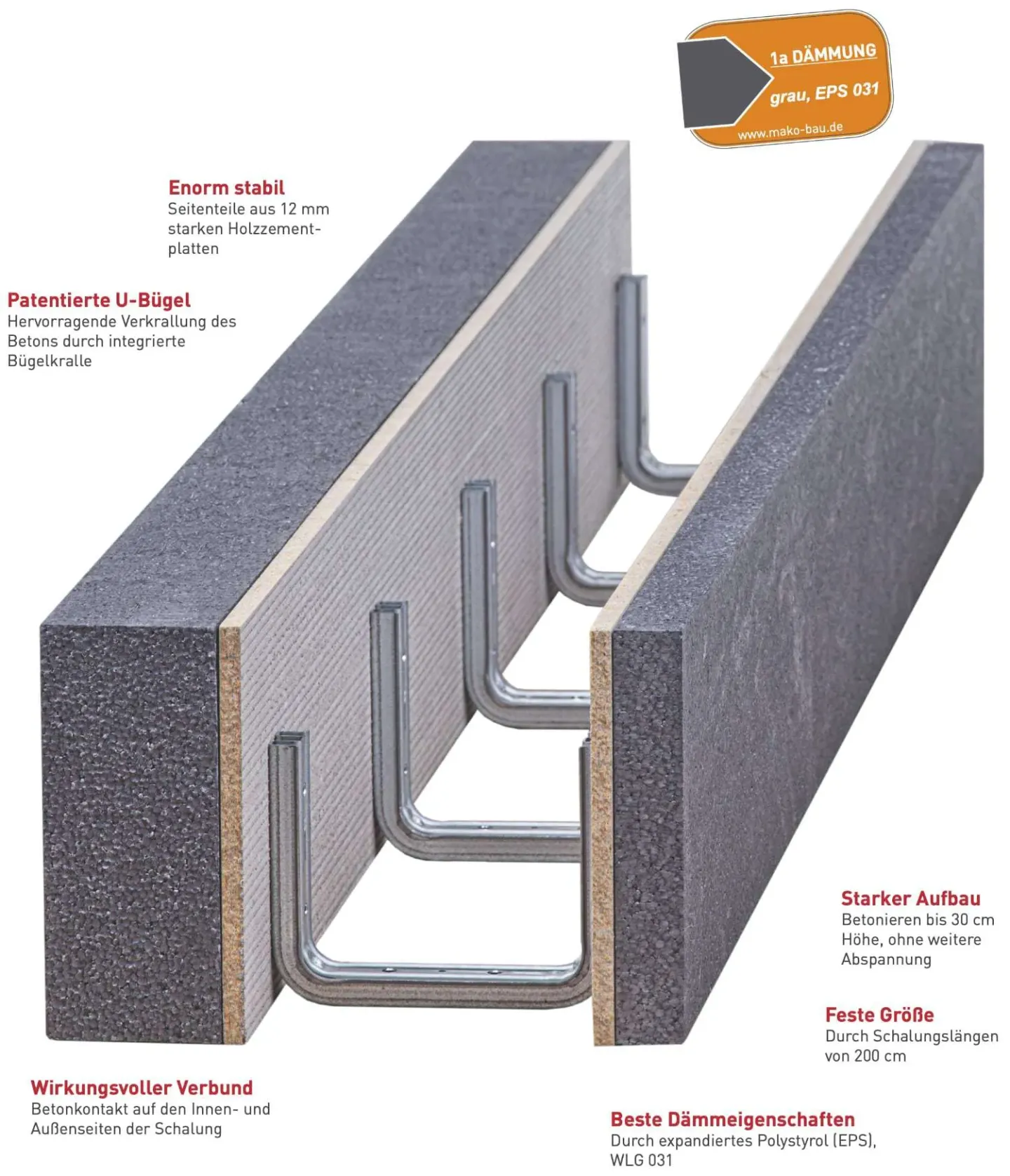

MAKORING-SET
Ringbalkenschalung, zweiseitig gedämmt, für Höhen ≤ 30 cm
Länge 200 cm
Speziell für hohen Anforderungen zur Energieeinsparung entwickelte MAKO dieses Schalungselement. Diese Lösung ermöglicht dem Verarbeiter eine Schalung einzusetzen, welche beidseitig über eine Wärmedämmung – auch in unterschiedlicher Stärke erfügt.
Anwendungsbeispiel MAKORING-SET
Aus der Serie MAKORING Ringbalken-Schalungen mit Wärmedämmung von MAKO Schalungstechnik
Anwendungsbeispiel MAKORING-SET

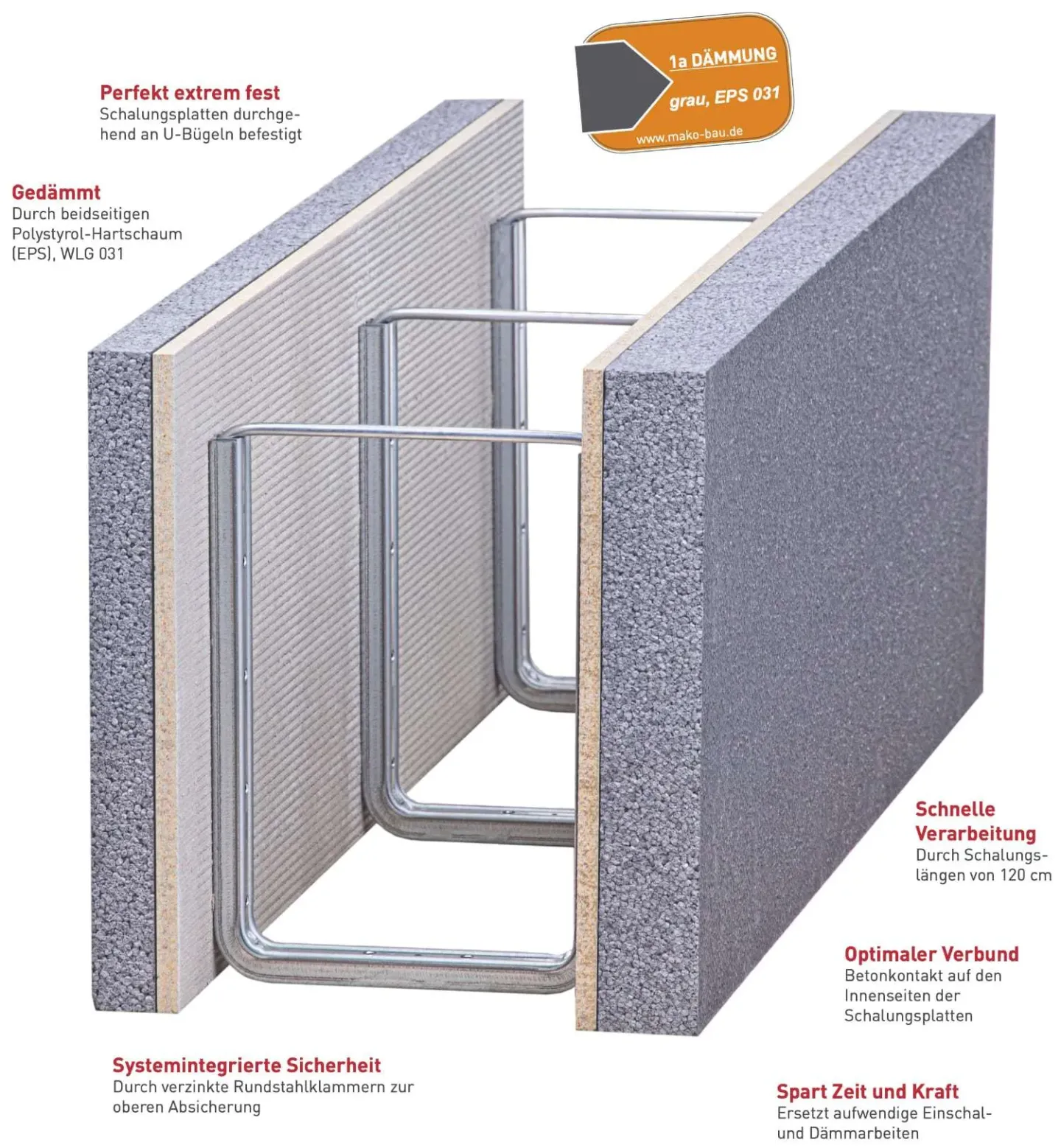

MAKORING-SET THERMO
Ringbalkenschalung, zweiseitig gedämmt, für Höhen ≥ 31 cm - 50 cm
Länge 120 cm
Die Kombination von Stabilität und Wärmedämmung erlauben Schalungshöhen von 31 cm bis 50 cm. Die Schalung sorgt für eine hohe Effizienz und eine große Anwendungsvielfalt.
Anwendungsbeispiel MAKORING-SET THERMO
Aus der Serie MAKORING Ringbalken-Schalungen mit Wärmedämmung von MAKO Schalungstechnik
Anwendungsbeispiel MAKORING-SET THERMO
MAKORING-SET THERMO Ringbalkenschalung, zweiseitig gedämmt, für Höhen ≥ 31 cm - 50 cm
Länge 120 cm
Die Kombination von Stabilität und Wärmedämmung erlauben Schalungshöhen von 31 cm bis 50 cm. Die Schalung sorgt für eine hohe Effizienz und eine große Anwendungsvielfalt.

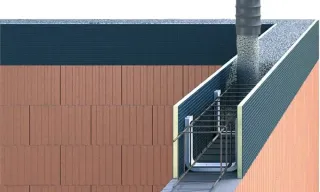

MAKORING-TIP_B1 THERMO
Deckenrand- und Attikaschalung, einseitig gedämmt;
Länge 120 cm
Um das Anwendungsspektrum zu erweitern, wurde der robuste Aufbau der MAKORING-TIP Randüberzugschalung um eine einseitige Wärmedämmung erweitert und somit der Wirkungsgrad erhöht.
Anwendungsbeispiel MAKORING-TIP_B1 THERMO
Aus der Serie MAKORING Ringbalken-Schalungen mit Wärmedämmung von MAKO Schalungstechnik
Anwendungsbeispiel MAKORING-TIP_B1 THERMO
MAKORING-TIP_B1 THERMO Deckenrand- und Attikaschalung, einseitig gedämmt;
Länge 120 cm
Um das Anwendungsspektrum zu erweitern, wurde der robuste Aufbau der MAKORING-TIP Randüberzugschalung um eine einseitige Wärmedämmung erweitert und somit der Wirkungsgrad erhöht.
MAKORING-DUR_FD_B1 THERMO
Ringbalkenschalung mit Deckenrand für Fertigdecken, einseitig gedämmt
Länge 120 cm
Durch die Ausstattung mit einer Wärmedämmung können Randunterzugschalungen für den Wandbereich besonders wärmetechnisch optimiert werden. Dabei greift MAKO auf den Aufbau des Grundelements MAKORING-DUR zurück und erweitert die höhere Schalhaut mit einer einseitigen Wärmedämmung.
Anwendungsbeispiel MAKORING-DUR_FD_B1 THERMO
Aus der Serie MAKORING Ringbalken-Schalungen mit Wärmedämmung von MAKO Schalungstechnik
Anwendungsbeispiel MAKORING-DUR_FD_B1 THERMO
MAKORING-DUR_OD-B1 THERMO
Ringbalkenschalung mit Deckenrand für Ortbetondecken, einseitig gedämmt
Länge 120 cm
Durch die Ausstattung mit einer Wärmedämmung kann neben dem eigentlichen Ringbalken und Deckenrand auch schnell die spätere Ortbetondecke eingeschalt werden. Dabei greift MAKO auf den Aufbau des Grundelements MAKORING-DUR zurück und erweitert die höhere Schalhaut mit einer einseitigen Wärmedämmung.
Anwendungsbeispiel MAKORING-DUR_OD_B1 THERMO
Aus der Serie MAKORING Ringbalken-Schalungen mit Wärmedämmung von MAKO Schalungstechnik
Anwendungsbeispiel MAKORING-DUR_OD_B1 THERMO

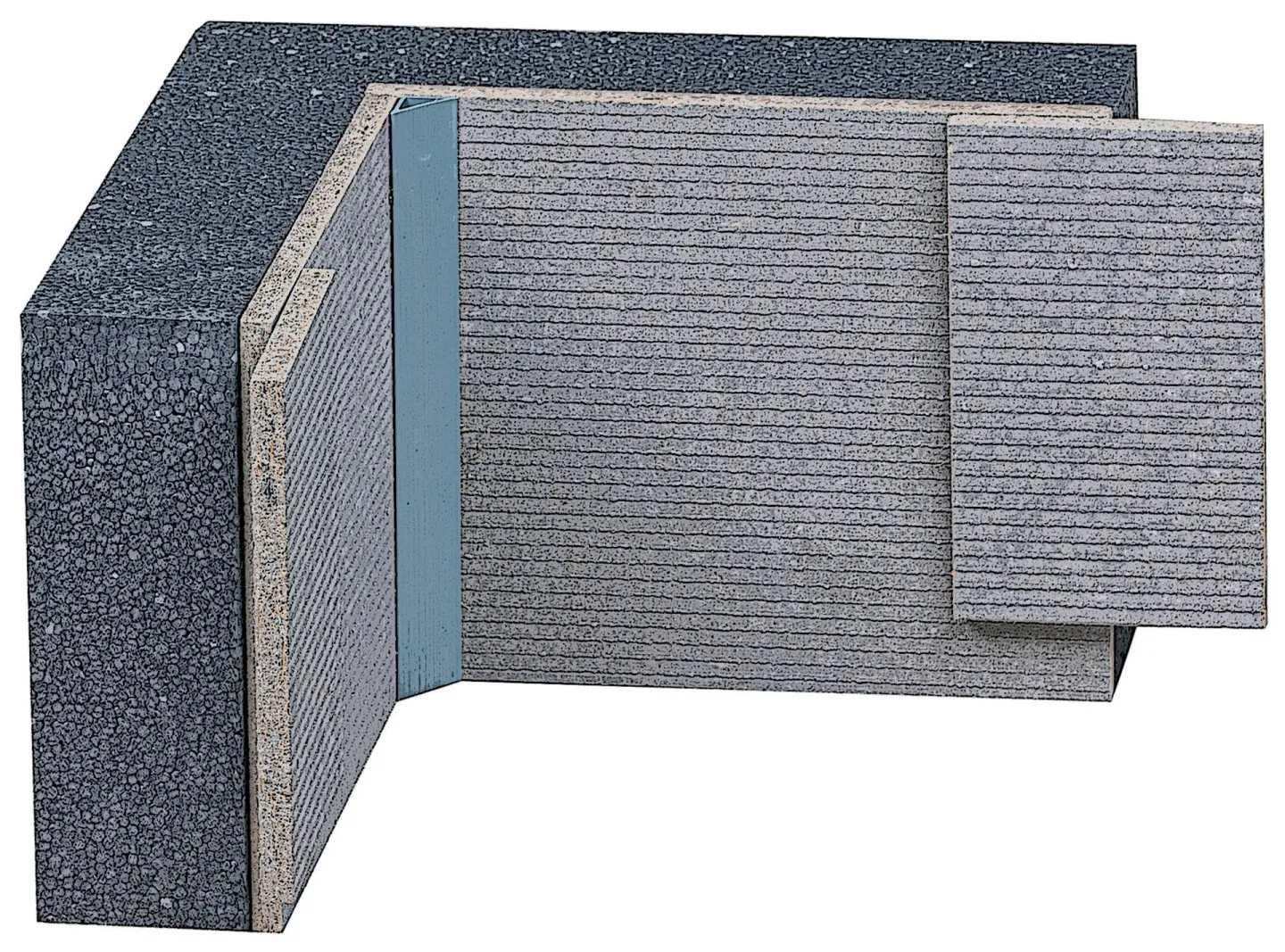

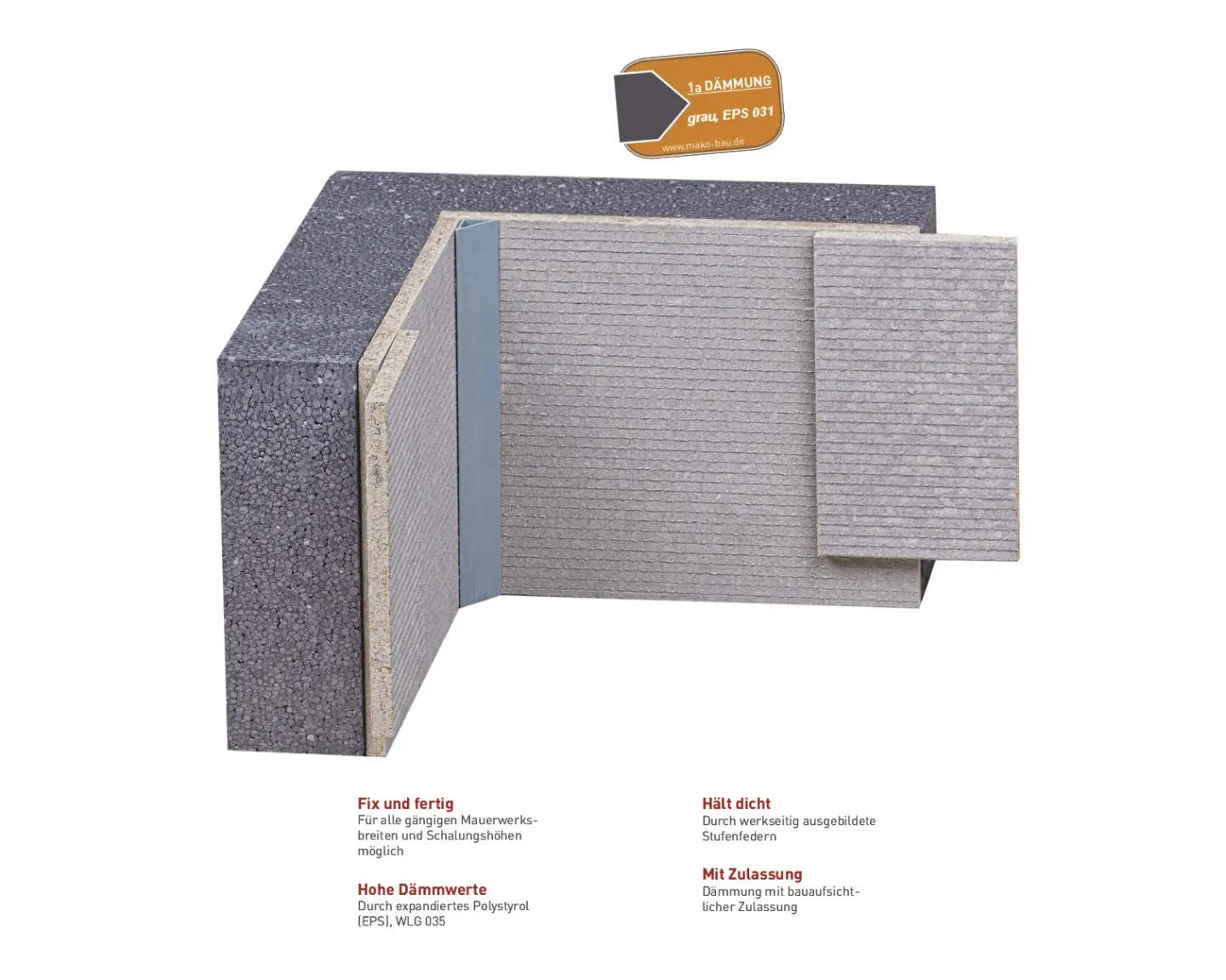

MAKOECKE_B1 THERMO
Außenecke für Ringbalken mit einseitiger Wärmedämmung
Damit der Verarbeiter auch bei wärmegedämmten Schalungselementen kostengünstig und schnell und mit der notwendigen Ausführungssicherheit eine Außenecke fertigen kann, bietet MAKO diese spezifische Systemergänzung.
Anwendungsbeispiel MAKOECKE_B1 THERMO
Aus der Serie MAKORING Ringbalken-Schalungen mit Wärmedämmung von MAKO Schalungstechnik
Anwendungsbeispiel MAKOECKE_B1 THERMO

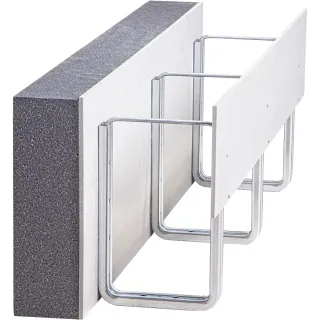

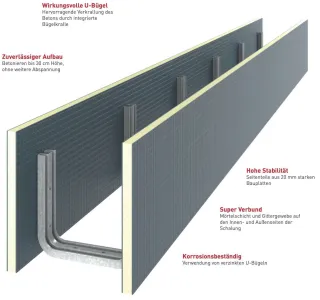

MAKORING-NEO
MAKORING-NEO
Ringbalkenschalung für Höhen ≤ 30 cm,
Länge 120 cm
Die neu entwickelte Ringbalkenschalung ist seitlich mit 20 mm Hartschaum-Bauplatten ausgestattet. Die Kaschierung mit Mörtelschicht und Gittergewebe auf den Innen- und Außenseiten der Schalung führen zu einer homogenen Verbindung zwischen Betonkern und Schalungsplatten und vermeidet Rissbildungen im Außenputz.
Anwendungsbeispiel MAKORING-NEO
Aus der Serie MAKORING Ringbalken-Schalungen mit Wärmedämmung von MAKO Schalungstechnik
Anwendungsbeispiel MAKORING-NEO
