SYSTEA Unterkonstruktionssystem UKLA

SYSTEA

Kontakt aufnehmen

Galerie starten

Beschreibung

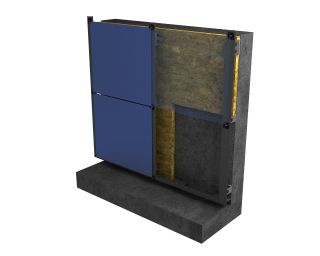

Profilsystem zur sichtbaren Befestigung groß- und kleinformatiger Fassadentafeln aus Keramik, z. B. im Format 40 x 40 cm oder 60 x 60 cm, mit Klammern. Ein auf UKLA basierendes Unterkonstruktionssystem setzt sich zusammen aus vertikalen Aluminium-T-Tragprofilen, Wandhaltern und optionalem Zubehör. Die Wandhalter sind – je nach thermischer Anforderung – aus Aluminium oder Edelstahl. Die Bekleidungselemente werden mit Klammern auf den Tragprofilen befestigt. Ihre Anordnung erfolgt so, dass sie sich hinter jeder senkrechten Plattenfuge befinden.

Downloads

Excel-Export Download

Word-Export Download

Passende Ausschreibungstexte und CAD-Details herunterladen

Dokumente und Planungshilfen

: Zertifikat BETA UNIVERSAL(Zertifizierungsdokument) Download

Zertifikat EDELSTAHLHALTER(Zertifizierungsdokument) Download
: Lieferübersicht Systea.pdf(Prospekte und Broschüren) Download

Technisches Datenblatt und Zeichnungen(Datenblatt) Download
: Montageanleitung Video Youtube

FVHF-Effizienz-Tool

Webseite des Produktes

Konfigurator Systea

Produkteigenschaften

Produktkategorie

Platten-Montageprofile

Gebäude-Bauteile

Fassaden

Vorgehängte hinterlüftete Fassaden

Wände

Außenwände

Baufunktionen

Befestigung

Bekleidung

Bekleidung Unterkonstruktion

Arbeitsuntergrund

Beton

Holz

Mauerwerk

Metall

Bekleidung

Vorgehängte hinterlüftete Außenwandbekleidung

Farbton

natur

schwarz

Oberfläche

eloxiert

pulverbeschichtet

unbehandelt

Profilform

T-Profil

Werkstoff

Aluminium

Breite (mm)

65, 80

Länge (mm)

6.000

Stärke (mm)

2 - 2,5

Baustoffklasse (Euroklasse)

A1, nichtbrennbar (DIN 4102)

Befestigung

klammern

nieten

schrauben

Energieeffizienzklasse

A+

Klassifizierung

CE Kennzeichnung

Ausladung in mm (mm)

480

Profilsystem Kategorie

Profilsystem für sichtbare Befestigung

Tragprofilausrichtung

vertikal

Systemprofil Werkstoffsnorm

EN AW-6063 T 66

Wandhaltertyp

L-Wandhalter

Werkstoff Wandhalter

Aluminium | Edelstahl

Materialstärke Wandhalter

1,7 | 3 | 4

Wärmebrücken

Zur Minimierung von Wärmebrücken stehen Thermostop-Elemente als thermische Trennung zur Verfügung.

System geeignet für Bekleidungsmaterialien wie z.B.

Varianten für

ebene Fassadentafel

Montagehilfe

optional möglich
